Спутник IKONOS был запущен 24 сентября 1999 года с космодрома Ванденберг (США, штат Калифорния). IKONOS — первый коммерческий искусственный спутник Земли (ИСЗ) со сверхвысоким (лучше 1 м) разрешением. Владельцем и инициатором использования высокодетальных снимков в гражданских целях выступила компания Space Imaging (с января 2006 GeoEye Inc).

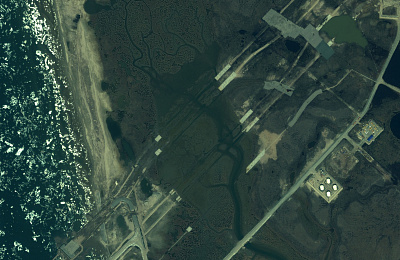

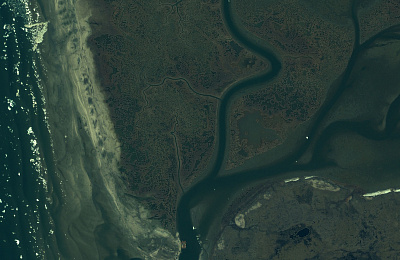

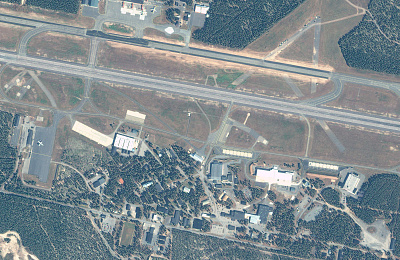

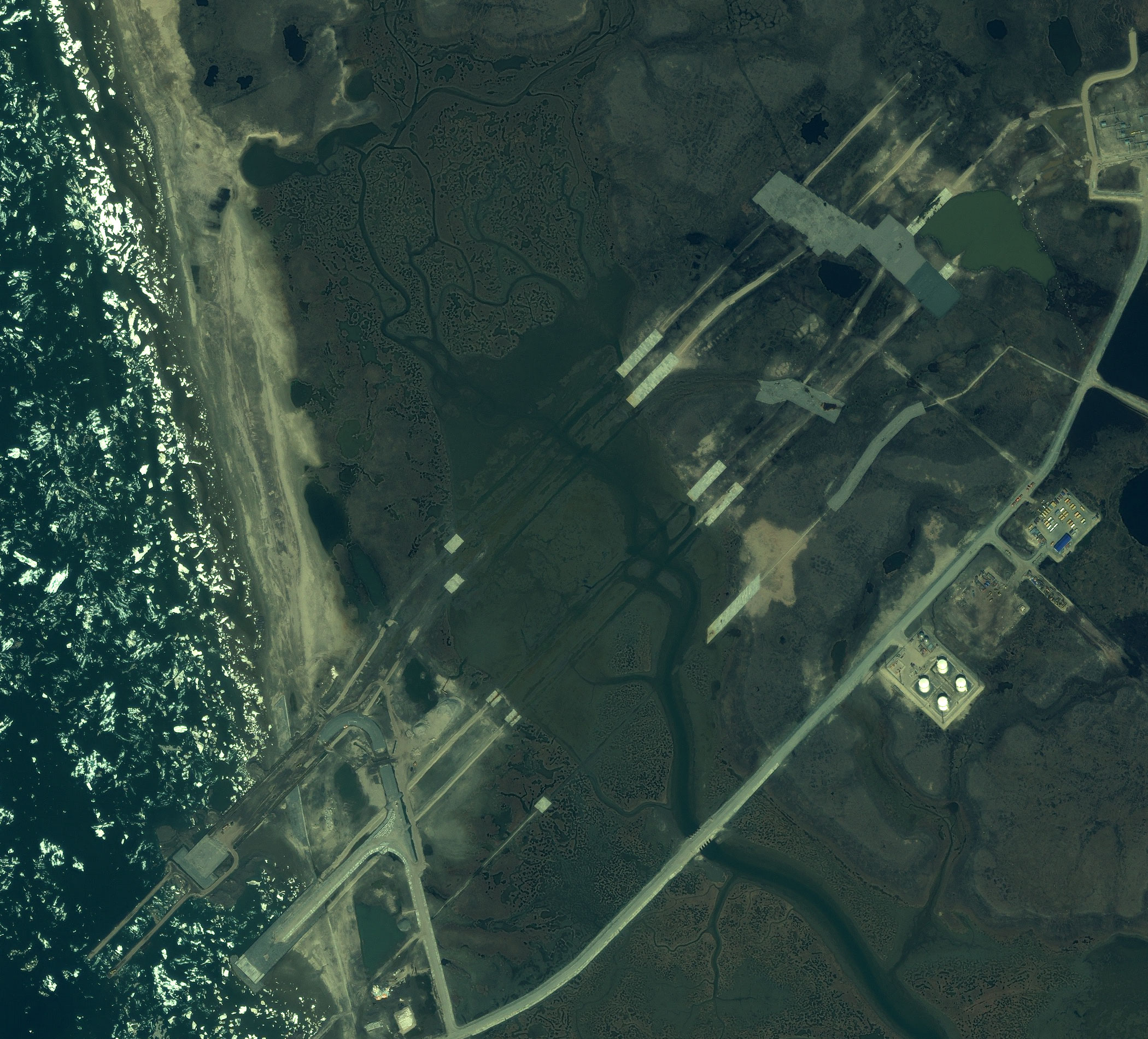

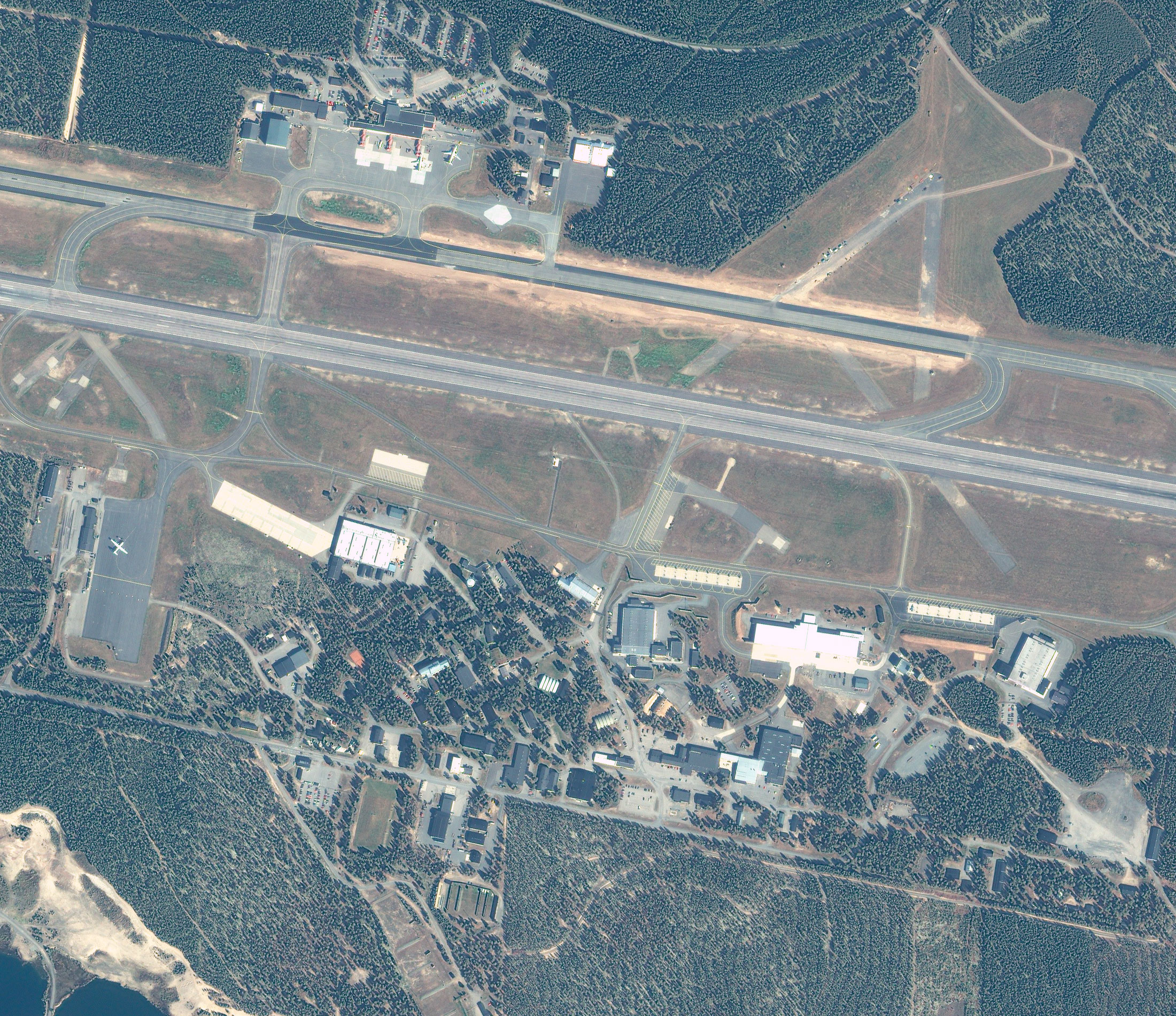

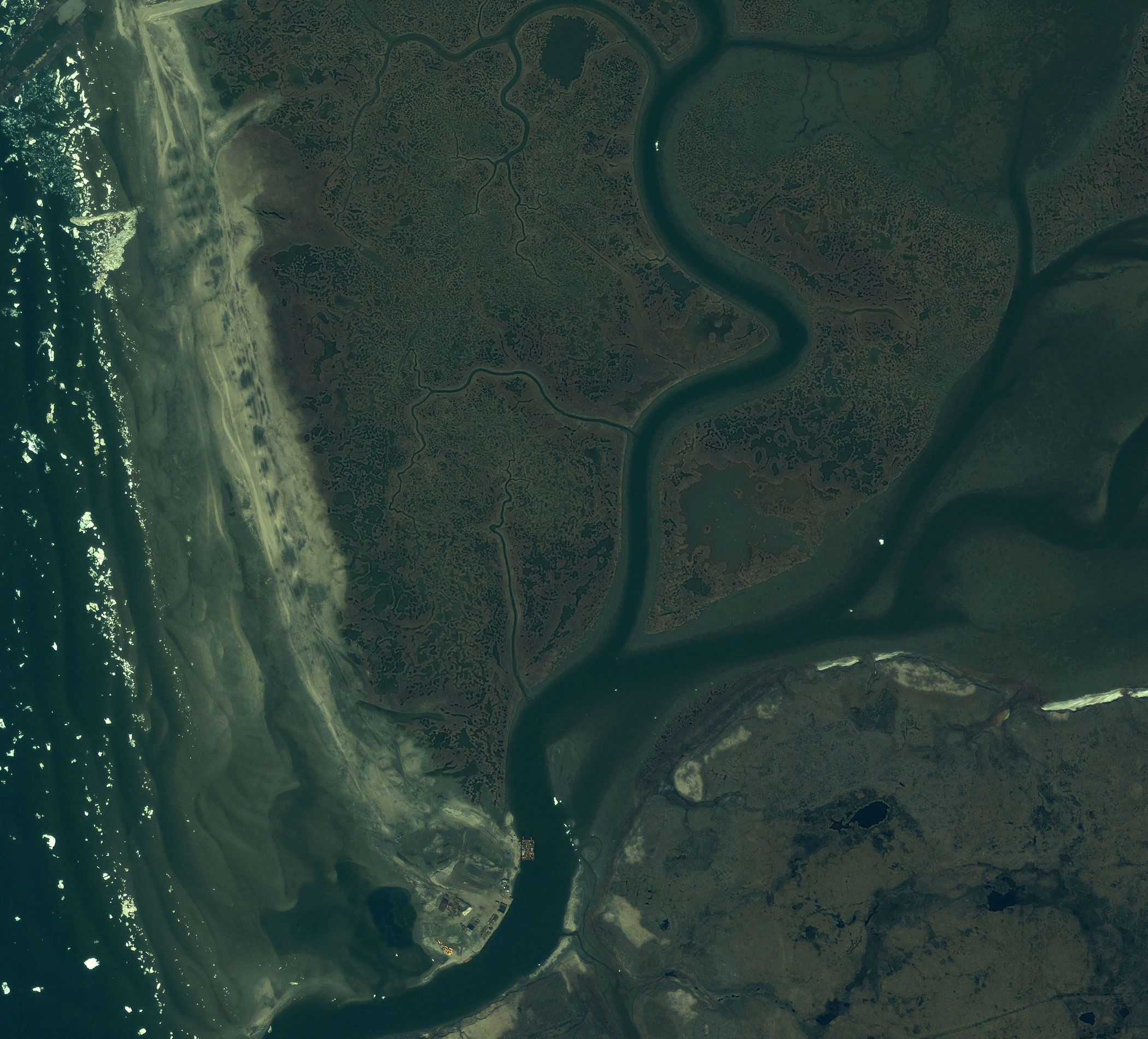

Образцы снимков IKONOS
Над созданием КА трудились крупнейшие компании американского ВПК, которые разрабатывают разведывательную космическую технику для Пентагона: Lockheed Martin (спутниковая платформа), Eastman (оптоэлектронная система) и Rayteon (системы передачи и обработки изображений). КА IKONOS представлял собой яркий пример конверсии военных технологий в гражданский сектор.
Спутник был выведен на низкую солнечно-синхронную орбиту высотой 681 км, обеспечивающую его прохождение над любым районом Земли каждые 1-5 дней (в зависимости от широты). Спутник за один проход покрывал площадь до 5 000 кв.м. За все время работы снимки полученные c ИСЗ Ikonos покрывают территорию площадью более 300 млн. кв. км. Выведен из эксплуатации в марте 2015 г., на данный момент с ИСЗ Ikonos доступны только архивные космические снимки.
Технические характеристики КА IKONOS
Наименование КА | IKONOS |
---|---|
Страна | США |
Разработчик | Lockheed Martin |
Оператор | Maxar (быв. DigitalGlobe) |
Ракета-носитель (РН) |
Athena-2 |
Дата запуска | 24.09.1999 |
Выведен из эксплуатации | Март 2015 г. |
Орбита: высота, км наклонение, град |
Солнечно-синхронная утренняя 681 98.2 |
Платформа: углы отклонения, град |
LM-900 ±60 |
Срок активного существования, лет | >8.3 |
Период повторного наблюдения, сутки | 2-3 |
Мощность, Вт | 600 |
Размер КА, м×м | 1.83×1.57 |
Масса КА, кг | 726 |
Ядром спутника является разработанная фирмой Kodak оптико-электронная камера, включающая зеркальный объектив, набор матриц фотоприемных элементов и аппаратуру сжатия потока видеоданных. Камера позволяет получать изображения местности в полосе шириной 11 км в панхроматическом режиме с разрешением от 0.8 м и в мультиспектральном (4 канала, синий, зелёный, красный и ближний ИК) с разрешением от 3.2 м.
Технические характеристики съёмочной аппаратуры
Наименование съемочной аппаратуры | OSA |
---|---|
Фокусное расстояние, м | 10,0 |
Диаметр главного зеркала, см | 70 |
Относительное отверстие | 1:14,3 |
Угол поля зрения, град | 0,93 |
Спектральные диапазоны, мкм |
Панхроматический: 0,53-0,93 Синий: 0,45-0,52 Зеленый: 0,51-0,60 Красный: 0,63-0,70 Ближний ИК: 0,76-0,85 |
Размер элемента PAN, мкм | 12 |
Размер элемента MS, мкм | 48 |
Количество элементов PAN, мкм | 13500 |
Количество элементов MS, мкм | 3375 |
Динамический диапазон, бит | 11 |
Разрешение на местности PAN, м MS, м |
0,82 3,28 |
Ширина полосы захвата, км | 11.3 |
Емкость ЗУ, Гбит | 80 |
Скорость передачи данных, Мбит/сек | 320 |
Виды коммерческой продукции
Потребители могут заказать изображения следующих уровней обработки: Geo, GeoProfessional и GeoStereo, а также продукцию обработки, включая цифровые модели рельефа (ЦМР), цифровые модели местности (ЦММ), мозаики больших территорий и тематические карты.
Geo – продукция предназначена для визуального дешифрирования и анализа, когда требуются данные с небольшой точностью привязки (ректификации). Снимки проходят радиометрическую коррекцию и минимальную геометрическую коррекцию по калибровочным параметрам съемочной камеры и поставляются вместе с необходимой для фотограмметрической обработки информацией, включая строгую модель съемки или коэффициенты рациональных полиномов (КРП), аппроксимирующих модель съемки. Все виды ГЕО продукции поставляются в картографической проекции при номинальной геодезической высоте в заданной системе координат.
GeoProfessional – продукция предназначена для заказчиков, которым нужен готовый продукт с высокой геометрической точностью для использования в ГИС и других приложениях. Для продукции проводится радиометрическая и геометрическая коррекция, включая учет влияния рельефа земной поверхности по имеющейся цифровой модели рельефа. Продукция будет поставляться в проекции UTM, но, по желанию заказчика, может быть выполнена в других проекциях. Продукция GeoProfessional доступна в нескольких уровнях с различными точностными характеристиками: Precision и Precision Plus. Данная продукция создается на базе снимков, угол съёмки которых составляет 0 – 24 градуса от надира.
GeoStereo – продукция является результатом обработки изображений, полученных при конвергентной стереосъемке. При обработке стереопар проводится радиометрическая и геометрическая коррекция, эпиполярное ориентирование и стереофотограмметрическая обработка в заданной картографической проекции. Стереоизображение поставляется вместе с файлом коэффициентов рациональных полиномов (RPC) модели камеры. Эти данные позволяют осуществлять обработку стереоизображения в любых программных продуктах для получения координат фотограмметрическим способом, создания ЦМР, ортотрансформирования изображения и других фотограмметрических операций.
Каждая стереопара состоит из снимка, полученного при низком угле наклона съемки (более 30 градусов от надира), и снимка, полученного при высоком угле наклона съемки (более 18 градусов от надира) с 30° - 45° углами конвергенции (коэффициент B/H от 0.54 до 0.83).
Характеристики коммерческой продукции
Вид продукции | Geo | GeoProfessional | GeoStereo |
---|---|---|---|
Радиометрическая коррекция | Да | Да | Да |
Геометрическая коррекция | Да | Да | Да |
Геопривязка | Да | - | - |
Ортотрансформирование | - | Да | Да |
Точность (CE90%) в плане, м и масштаб |
15 |
1:12000 - 10 1:5000 - 4* |
1:20000 - 15 1:5000 - 4* |
Точность (LE90%) по высоте, м и масштаб |
- | - |
1:20000 - 22 1:5000 - 6* |
Системы координат | WGS84, NAD83… | ||
Проекции | UTM, План, Географические… | ||
Тип продукта | Панхроматический, Мультиспектральный (4 зон) или Комплект (PAN+4 зон); Натуральный цветной; Инфракрасный цветной; Синтезированный (PAN+4 зоны) | ||
Минимальный заказ, км2 | Архивные снимки – 49 | ||
Формат файлов | TIFF, GeoTIFF 1.0, NITF 2.1 или NITF 2.0, UTM | ||
Носители | CD, DVD, Hard Drive, FTP |
* - для изготовления этих продуктов требуются наземные опорные точки
Основные области использования данных, полученных с КА IKONOS:
- создание и обновление топографических карт и планов масштабов до 1: 5 000;
- создание цифровых моделей рельефа (ЦМР) высокой точности;
- инженерные изыскания для строительства объектов инфраструктуры транспортировки и добычи нефти и газа;
- выполнение лесоустроительных работ, инвентаризация и оценка состояния лесов;
- инвентаризация сельскохозяйственных угодий, создание планов землепользования;
- создание планов городов и схем территориального планирования муниципальных районов;
- инвентаризация и мониторинг состояния транспортных, энергетических и информационных коммуникаций;
- наблюдения за природными бедствиями;
- контроль использования природных ресурсов;
- проведение научных исследований в различных областях;
- решение прикладных задач.
Для учебных целей можно самостоятельно бесплатно скачать архивные снимки высокого разрешения со спутника Ikonos с помощью сервиса EarthExplorer и дополнительного портала для скачивания материалов GloVis. Они имеют неполное покрытие и ограниченный период.
