Ортофотоплан на аэропорт «Храброво» на основе SRTM X-band

Заказчик

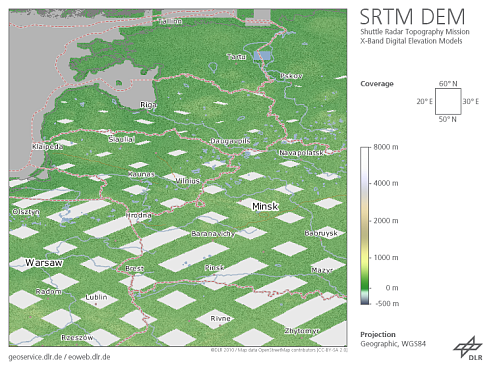

Работы выполнялись по заказу ООО «ГеоСпецПроект» в сжатые сроки. Особенностью проекта стало использование цифровой модели рельефа SRTM X-band с шагом 30 метров.

Выполненные работы

1. Съемочные работы
2. Планово-высотная привязка
3. Фотограмметрические работы

Описание работ

Съемочные работы

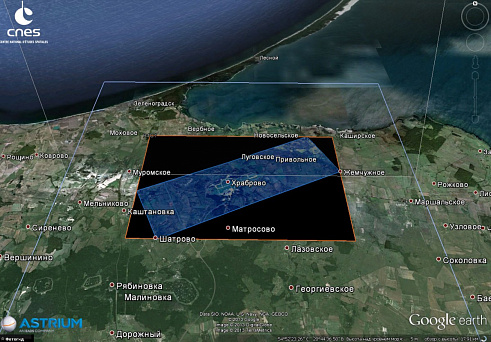

В данной работе были использован космический снимок территорию аэропорта «Храброво» и его окрестностей (Калининградская область, РФ), полученный КА «Pleiades» 28 октября 2012 года.

Параметры съемочного материала:

• Тип использованного снимка: «Pleiades»
• Пространственное разрешение снимка: 0,5 метра
• Площадь покрытия снимком: 40 км²
• Уровень обработки снимка: Primary
• Формат данных: GeoTiff
• Угол наклона снимка: 7°
• Вариант продукции: натуральный цветной
• Радиометрическое разрешение: 12 бит
• Рельеф: равнинный
• Система координат: WGS-84 UTM34N

Планово-высотная привязка

Заказчиком переданы векторные данные топографической съемки аэропорта «Храброво» в виде цифрового файла форматом .dwg, содержащий пространственную информацию об объектах, расположенных на территории аэропорта, и информацию о рельефе. Плановые и высотные координаты опорных и контрольных точек сняты с контуров векторного файла.

Фотограмметрические работы

Весь комплекс фотограмметрических работ по созданию ортофототрансформированного изображения выполнялся на базе программной системы «PHOTOMOD» версии 5.24 и включал в себя:

• Создание проекта;
• Создание цифровой матрицы рельефа на заданную территорию;
• Снятие опорных и контрольных точек;
• Определение положения опорных и контрольных точек на снимке;
• Уравнивание положения снимка;
• Контроль точности выпускаемой продукции;
• Создание ортотрансформированного изображения (ортофотоплана);
• Контроль точности выпущенной продукции.

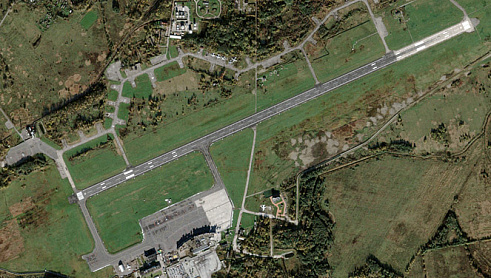

Результат

• СКО выпущенного ортофотоплана не превышает 2-х пикселей (0,77 метра);
• Ортофотоплан соответствует всем заявленным требованиям Заказчика.
