Ортофотоплан (ОФП) – это фотографическое изображение местности в ортогональной проекции, заданной системе координат и требуемом масштабе, получаемое путем ортотрансформирования снимков с использованием ЦМР, опорных точек или RPS коэффициентов для устранения искажений, вызванных условиями съемки, съемочной аппаратурой, углами наклона снимков и рельефом местности, с последующей сшивкой трансформированных снимков и нарезкой ортофотопланов по номенклатурным или произвольным листам.

Ортофотоплан фиксирует информацию о детальной ситуации на земной поверхности.


Космический снимок cо спутника WorldView-3 с пространственным разрешением 0.4 м до ортотрансформирования (слева), готовый ортофотоплан (справа).jpg

Рис. Космический снимок cо спутника WorldView-3 с пространственным разрешением 0.4 м до ортотрансформирования (слева), готовый ортофотоплан (справа).

Для чего нужен ортофотоплан

Ортофотопланы местности применяются как в качестве пространственной основы для создания карт, топопланов и схем, так и в виде самостоятельной продукции для картографии, кадастровых работ, инженерных изысканий и др.

Современные космические аппараты дистанционного зондирования Земли имеют пространственное разрешение до 15 см на пиксель и высокую обзорность для оперативного получения информации на большие площади. А беспилотные аппараты позволяют достаточно быстро получить изображения с пространственным разрешением до 2–5 см на пиксель.

В соответствии с этим космические и аэрофотоснимки позволяют:

  • Создавать ортофотопланы в масштабе до 1:5000 (используя космические снимки).
  • Создавать ортофотопланы в масштабе до 1:500 (используя БПЛА).
  • Создавать высокоточную ЦМР для ортокоррекции.
  • Выявлять неучтенные ранее объекты.
  • Оперативно реагировать на состояние объектов местности.
  • Значительно сократить сроки проведения работ за счет обзорности и скорости получения данных.

Работник

Цели и задачи ортофотоплана:

  • создание и обновление цифровых карт, планов, схем всего масштабного ряда;
  • выполнение землеустроительных и кадастровых работ;
  • формирование единой цифровой картографической основы кадастра недвижимости с последующим нанесением на неё векторных слоев кадастрового деления;
  • создание актуальных цифровых ортофотопланов, как составной части единой электронной картографической основы (ЕЭКО);
  • создание инженерно-топографических карт при инженерно-геодезических изысканиях;
  • создание дистанционной основы государственных геологических карт.

Преимущества использования данных ДЗЗ

Использование архивных и новых космических снимков высокого и сверхвысокого разрешения с высокоточной орбитальной привязкой позволяет получать ортофотопланы с высокой точностью и детальностью без выполнения наземных топогеодезических работ для получения опорных точек. Спутниковые данные получают более оперативно, т. к. они уже могут быть в архиве оператора.

Применение аэроснимков и снимков с БПЛА/дронов для создания ортофотопланов требует проведения новой съемки, что занимает больше времени ввиду необходимости получения специальных разрешений и выезда на местность. Вместе с тем, ортофотопланы, полученные в результате ортотрансформирования аэрофотоснимков, обладают высокой визуальной информативностью и отличными измерительными свойствами.

Цены на оказание услуги

Стоимость ортофотопланов (снимки и работа):

Создание орто­фото­плана
в масштабе
Космос АФС БПЛА / дрон

1:500 и 1:1000

-

-

От 1 км2
от 20 000 ₽

1:2000 и 1:5000

-

От 25 км2

от 200 000 ₽

От 5 км2

от 100 000 ₽

1:10000

От 25 км2
от $300

От 50 км2

от 200 000 ₽

-

1:25000 и 1:100000

От 100 км2 от $300

-

-

Стоимость создания ортофотопланов из материалов Заказчика (обработка снимков за 1 км2):

Создание ортофотоплана
в Масштабе

Космос

АФС

БПЛА/дрон

1:500 и 1:1000

-

-

от 1000 руб

1:2000 и 1:5000

-

от 100 руб

от 1000 руб

1:10000

от 0,5 $

от 100 руб

-

1:25000 и 1:100000

от 0,1 $

-

-

Цена ортофотопланов зависит от сложности выполнения (от количества снимков на территорию интереса, от рельефа местности, требуется ли сшивка и ортокоррекция, от общего объема) и рассчитывается индивидуально для каждого заказчика.

Стоимость выполнения рассчитывается в индивидуальном порядке с учетом конкретного ТЗ.

После получения описания задачи, мы рассчитываем стоимость и отправляем вам коммерческое предложение.

Срок выполнения

Срок выполнения - от 1 рабочего дня.

Сроки на создание ортофотопланов зависят от:

  • площади участка интереса (район услуги);
  • типа съемки (космические снимки, аэрофотоснимки, снимки с БПЛА);
  • количества снимков;
  • пространственного разрешения снимков;
  • сложности рельефа местности;
  • сезонности выполнения;
  • размера аванса;
  • требуется ли закупать данные ДЗЗ, или материалы предоставляет Заказчик;
  • и др.

Как разместить заказ:

  1. ШАГ №1: Оставьте заявку на сайте с указанием:
    • местоположение объекта интереса (координаты, название района, области, shp-файл и т п);
    • требования к периоду съемки (период за который могут быть использованы архивные данные или требуется выполнение новой съемки);
    • определение требуемого масштаба и точности, цели использования ортофотопланов.
  2. ШАГ №2: Согласование технического задания и стоимости.
    • фотограмметрические работы – цена обговаривается в каждом конкретном случае;
    • снимки оплачиваются отдельно.
  3. ШАГ №3: Заключаем договор и приступаем к работе:
    • от 1 рабочего дней с даты получения 100% аванса за материалы ДЗЗ - оплата только по безналичному расчету. Остальная оплата после выполнения услуги.

Сотрудничаем с физическими и юридическими лицами, индивидуальными предпринимателями, органами государственной и муниципальной власти, иностранными заказчиками и пр.).

Нужна консультация?

Оставьте заявку, и мы с вами свяжемся.

Нажимая кнопку «Отправить», я даю свое согласие на обработку моих персональных данных, в соответствии с Федеральным законом от 27.07.2006 года №152-ФЗ «О персональных данных», на условиях и для целей, определенных в Согласии на обработку персональных данных.

Этапы оказания услуги

Этап № 0 (ДО заключения договора):

  • Определение цели использования ортофотопланов и требуемой точности;
  • Проверка наличия архивных материалов ДЗЗ и/или планирование новой съемки на территорию интереса;
  • Проверка подобранных архивных снимков на соответствие требованиям заказчика;
  • Выполнение запроса оператору (операторам) на выполнение новой съемки (при необходимости).

РЕЗУЛЬТАТ: возможность (ДА/НЕТ) оказания услуги

Этап № 1 (ДО заключения договора):

  • Согласование с заказчиком данных ДЗЗ имеющихся в архивах операторов;
  • Согласование с заказчиком, при необходимости, космического аппарата с которого будет выполняться новая съемка, сроки и параметры новой съемки;
  • Согласование с заказчиком (при необходимости) требований к точности опоры, ЦМР для ортотрансформирования;
  • Согласование требований к системе координат и проекции готовой продукции;
  • Итоговое определение трудозатрат и затрат на материалы, согласование сроков поставки и стоимости.

РЕЗУЛЬТАТ: заключенный договор

Этап № 2 (Исполнение договора):

1. Подбор исходных материалов.

В зависимости от требуемой точности и цели использования продукта могут быть выбраны различные данные. Подбор материалов осуществляется строго по требованиям заказчика. Например, при создании ортофотопланов масштаба 1:10000 требуется плановая точность не менее 10 м, и для удовлетворения данной точности требуются материалы с разрешением не хуже 0.5м.

2. Предварительный анализ исходных материалов.

После получения материалов ДЗЗ требуется их проверка на качественную взаимную привязку каналов, отсутствие «битых» пикселей и пропущенных полос съемки. А также на полноту материалов на территорию интереса.

3. Рабочее техническое проектирование процессов обработки.

В рабочем техническом проекте должны быть указаны и технически обоснованы рекомендуемые способы обработки. При этом необходимо учитывать характер местности и застройки, качество снимков, плотность и размещение пунктов геодезических сетей и съемочного обоснования, оснащенность фотограмметрическими приборами и программным обеспечением.

При рабочем техническом проектировании составляют схему работ по фотограмметрическому сгущению опорной сети и схему работ по составлению оригиналов карт (планов). Обосновывается выбор варианта фотограмметрической обработки снимков.

В зависимости от объема и качества планово-высотной подготовки в технологической схеме камеральных процессов может предусматриваться:

  • Фотограмметрическое сгущение съемочного обоснования (при разреженной полевой подготовке снимков) и последующий сбор цифровой информации о местности по одиночным снимкам или стереопарам, ориентированным по данным фотограмметрического сгущения.
  • Обработка одиночных снимков или стереопар, ориентированных непосредственно по точкам полевой подготовки (при сплошной привязке снимков) или по контурным точкам, опознанным на имеющихся снимках прежних лет или на картах (планах) более крупного масштаба.

Рабочее техническое проектирование фотограмметрического сгущения включает выбор и обозначение точек фотограмметрической сети, а также составление схемы сети.

4. Первичная обработка снимка.

Первичная обработка снимка включает в себя устранение дефектов изображения (пропущенные пикселы, полосы), радиометрическая, геометрическая и атмосферная коррекция снимков.

5. Фотограмметрическая обработка исходных данных.

Фотограмметрическая обработка включает в себя:

  • создание накидного монтажа;
  • выполнение внутреннего ориентирования снимков;
  • выполнение взаимного ориентирования снимков:
  • выполнение внешнего ориентирования;
  • создание ЦМР (при условии использования стереосъемки);
  • ортотрансформирование данных;
  • создание бесшовной мозаики;
  • выравнивание цветовых характеристик мозаики.

6. Экспорт полученных материалов.

Конечный продукт может быть экспортирован в разные форматы в зависимости от используемого программного обеспечения заказчика. А также в зависимости от требований Заказчика готовый ортофотоплан может быть нарезан по разграфке, по весу снимков, по километражу и тд.

7. Контроль выполнение работ.

Контроль создания цифровых ортофотопланов выполняется по эталонам и опорным точкам. В нем оцениваются относительные и абсолютные ошибки привязки, корректная сшивка снимков по объектам и тд.

В заключении оформляется итоговый аналитический отчет, в котором отражается статистическая, аналитическая и техническая информация о выполненных работах, и ход выполнения работ



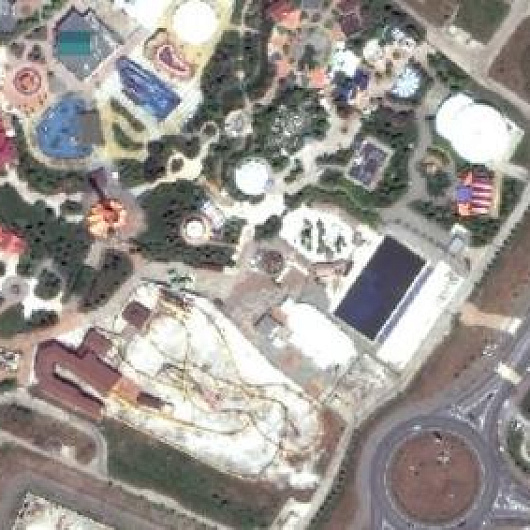

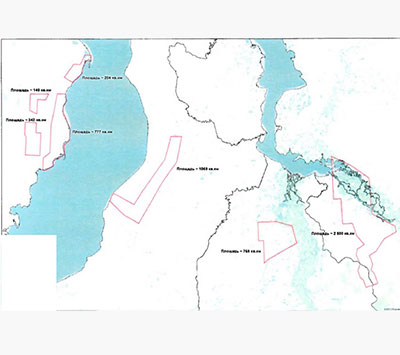

Образец ортофотоплана 1_5000 на объекты нефтегазового сектора


Рисунок 1. Образец ортофотоплана М 1:10 000 на объекты нефтегазового сектора

Результат оказания услуги

Готовый ортофотоплан или ортомозайка заданного вида и в заданном формате.

Требования к исходной информации

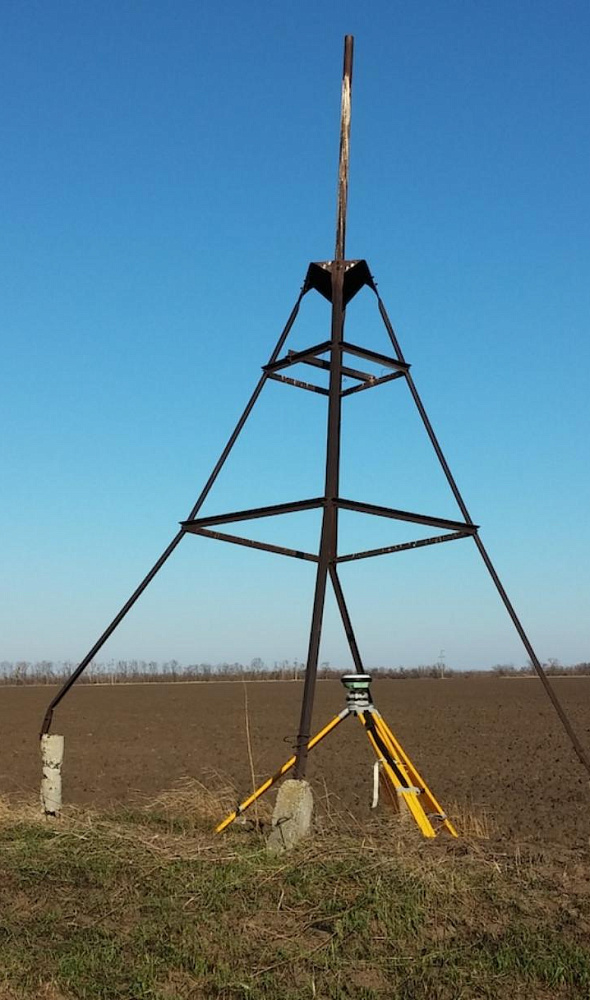

В соответствии с нормативными документами по созданию ортофотопланов предъявляются следующие требования к точности и детальности исходных снимков, планово-высотной основе и цифровой модели рельефа.

Наименование требований Значения требований для масштабов
1:500 1:1000 1:2000 1:5000 1:10000 1:25000 1:50000

СКП опорных точек:

- в плане, м

- по высоте, м



0,14

0,10



0,28

0,10



0,56

0,10



1,40

0,21



2,80

0,21



7,00

0,52



14,00

1,04

СКП цифровой модели рельефа по высоте, м



0,10



0,10



0,10



0,20



0,20



1,00



2,00

СКП контуров:

- в плане, м;

- по высоте, м



0,35

0,18



0,70

0,18



1,40

0,18



3,50

0,35



7,00

0,35



17,50

0,88



35,00

3,76

Допустимое разрешение

на местности Lм, (пространственное разрешение снимков) м



0,02



0,05



0,10



0,25



0,50



1,25



2,50


Сопутствующие услуги

Космический мониторинг территории
Узнать цену
Космическая съемка земли
Узнать цену
Создание и обновление цифровых топографических карт
Узнать цену
Топографический план. Создание топографических планов участка
Узнать цену
Дешифрирование данных дистанционного зондирования Земли (ДЗЗ)
Узнать цену
Детектирование объектов. Извлечение контурных признаков
Узнать цену
Лавров Виктор Николаевич
Статью проверил эксперт
Лавров Виктор Николаевич
Аэрофотогеодезист, опыт работы 58 лет, Образование – Московский Институт Геодезии Аэросъемки и Картографии (МИИГАиК)

Заказчики

Роснефть
Газпром
Газпром нефть
Лукойл
Транснефть

Часто задаваемые вопросы

  • местоположение объекта интереса (координаты, название района, области, shp-файл и т п);
  • требования к периоду съемки (период за который могут быть использованы архивные данные или требуется выполнение новой съемки);
  • определение требуемого масштаба и точности, цели использования ортофотопланов.
Это фотографическое изображение местности в ортогональной проекции, заданной системе координат и требуемом масштабе, получаемое путем ортотрансформирования снимков с использованием ЦМР, опорных точек или RPS коэффициентов для устранения искажений, вызванных условиями съемки, съемочной аппаратурой, углами наклона снимков и рельефом местности, с последующей сшивкой трансформированных снимков и нарезкой ортофотопланов по номенклатурным или произвольным листам.
  • местоположение объекта интереса (координаты, название района, области, shp-файл и т п);
  • требования к периоду съемки (период за который могут быть использованы архивные данные или требуется выполнение новой съемки);
  • определение требуемого масштаба и точности, цели использования ортофотопланов.
В зависимости от требуемой точности и цели использования ортофотопланов производится подбор и получение исходных фотоснимков, опорных точек и картматериалов; выполняется первичная обработка снимков, включая в устранение дефектов изображения, радиометрическую, геометрическую и атмосферную коррекцию снимков.
В зависимости от объема и качества планово-высотной подготовки в технологической схеме камеральных процессов предусматривается фотограмметрическое сгущение съемочного обоснования по одиночным снимкам или стереопарам, ориентированным по точкам полевой подготовки или по контурным точкам, опознанным на имеющихся снимках прежних лет или на картах (планах) более крупного масштаба или с использованием RPS коэффициентов.
Последовательно выполняются внутреннее, взаимное и внешнее ориентирование снимков, создание ЦМР (в случае использования стереосъемки), ортотрансформирование данных, создание бесшовной мозаики и выравнивание цветовых характеристик мозаики.
В зависимости от требований Заказчика конечный продукт экспортируется в заданный формат и выполняется нарезка ортофотопланов по номенклатурным или произвольным листам.
Сроки выполнения ортофотоплана зависят от площади территории, требований к параметрам съемки. Минимальный срок исполнения от 1 (одного) рабочего дня
Ортотрансформирование — точная геометрическая коррекция, предназначенная для
  • устранения искажений на снимке:
  • смещения за счет рельефа местности;
  • искажений, связанных с центральной проекцией снимка;
  • дисторсией объектива;
  • нерегулярных искажений из-за отклонения ориентации оптической оси съёмочной камеры от надира.
После ортотрансформировании становится возможным:
  • провести измерения по изображению;
  • определить точное местоположение деталей изображения;
  • получить информацию для ГИС;
  • объединить изображение с другими таким же образом трансформированными изображениями для проведения более сложных исследований.

Выполнение операции ортотрансформирования требует наличия цифровой модели рельефа изучаемой местности, элементов внешнего ориентирования камеры (информации о положении камеры в момент съемки), элементов внутреннего ориентирования снимка. Для определения элементов внешнего ориентирования снимков (масштаба и положения относительно геодезической системы координат на местности) используют опорные точки, плановое положение и высота которых определены в единой системе координат на основании геодезических измерений.

Лицензии

Свидетельство о допуске испытательной лаборатории
Свидетельство о допуске испытательной лаборатории
Лицензия на осуществление работ, связанных с использованием сведений, составляющих государственную тайны (ФСБ)
Лицензия на осуществление работ, связанных с использованием сведений, составляющих государственную тайны (ФСБ)
Лицензия на осуществление геодезической и картографической деятельности 1 стр.
Лицензия на осуществление геодезической и картографической деятельности 1 стр.
Сертификат соответствия системы менеджмента качества требованиям стандартов №СДС.ФР.СМ.00813.19, 1 стр.
Сертификат соответствия системы менеджмента качества требованиям стандартов №СДС.ФР.СМ.00813.19, 1 стр.
Лицензия на производство маркшейдерских работ
Лицензия на производство маркшейдерских работ

Гарантии

Гарантируем 100% качество оказания услуг в соответствии с ГОСТ Р 58854-2020. Сотрудничая со специалистами ГЕО Иннотер, вы исключаете риски и убытки!

Наличие опытных квалифицированных кадров, специализированного программного обеспечения позволяет гарантированно обеспечить своевременное и качественное выполнение работ!

Преимущества сотрудничества с «ГЕО ИННОТЕР»

Компания "ГЕО Иннотер" имеет опыт создания ортофотопланов с 2000 года. Приоритетным является создание ортофотопланов на основе космических снимков с пространственным разрешением от 0,3 м для выполнения требований к масштабам 1:10 000, 1:25 000, 1:50 000 и мельче. В последние 5 лет наши специалисты также создают ортофотопланы на основе материалов аэрофотосъемки и съемки с БПЛА для масштабов 1:5 000, 1:2000, 1:500 и крупнее.

У нас можно заказать ортофотопланы масштаба от 1:500 до 1:50000, изготовленные по материалам космической съемки, аэрофотосъемки и съемки с БПЛА. Гарантировано проведение работ в соответствии со СНиП, ГОСТ и СП.
