Радиолокационная съёмка (РЛС) — особая разновидность космической съёмки,  при которой для получения информации используется микроволновый диапазон — излучение с длинами волн от 1 см до 1 м, путем облучения земной поверхности и регистрации отраженного обратно сигнала.

Радиолокационная (радарная) аэро- и космическая съёмка — один из методов дистанционного зондирования земной поверхности, позволяющий получать изображений местности в микроволновом диапазоне электромагнитного спектра. Радарные снимки обеспечивают получение изображений земной поверхности и объектов, расположенных на ней, независимо от погодных условий, в дневное и ночное время, путем излучения и приема отражённых от земной поверхности зондирующих сигналов, с последующим преобразованием их в изображения или извлечением информации о разности фаз посланного и отраженного сигнала.

Данные, полученные с радиолокационных сенсоров, так же как и оптические космические изображения, имеют различное пространственное разрешение и возможность получения информации в различных электромагнитных диапазонах. Радиолокационные космические данные состоят из двух составляющих – фазовой и амплитудной. Дифференциальная интерферометрическая обработка фазовой составляющей позволяет измерять смещения отражающей поверхности, а обработка амплитудной части позволяет дифференцировать отражающую поверхность по типу шероховатости и характеру объемного отражения, т. е. дешифрировать объекты.

Технология дифференциальной интерферометрической обработки заключается в формировании интерферограммы, которая, в упрощенном виде, представляет собой результат перемножения пары комплекснозначных радарных изображений одной и той же местности, полученных идентичными съемочными SAR-системами из близко расположенных точек орбиты. При этом разность значений фазовых циклов в пределах каждого пикселя на интерферограммы — это величина относительного изменения расстояния между отражателем (зондируемая поверхность) и антенной радара SAR.

Принцип дифференциальной интерферометрии
Принцип дифференциальной интерферометрии

Для чего применяется радиолокационная съёмка

Радиолокационная съемка является незаменимой по сравнению с другими средствами наблюдения в сложных погодных условиях, а именно, возможностью получения снимков в любое время суток и в любую погоду, высокой точностью измерения координат и геометрических характеристик объектов, возможностью наблюдения и обнаружения объектов, невидимых в оптическом или инфракрасном диапазонах электромагнитного спектра, скрытых снежным или растительным покровом, а также находящихся под поверхностью Земли.

Цели и задачи радиолакационной съёмки

Целью космической радиолокационной съемки является оперативное получение актуальной информации о местности и водной поверхноси, необходимой для решения многочисленных задач в различных областях деятельности, основными из которых являются:

  • создание и обновление топографических карт и планов, а также другой картографической продукции;
  • создание инженерно-геологических карт при геологических изысканиях
  • выполнение землеустроительных и кадастровых работ;
  • создание цифровых моделей местности для планирования и развития телекоммуникационных сетей;
  • сельскохозяйственные исследования, выявление болезней растений, определение фазы вегетации;
  • осуществление мониторинга чрезвычайных ситуаций и их последствий, контроль ход аварийно-восстановительных работ;
  • таксация леса (учет леса, определение возраста, высоты и диаметра растущих деревьев, запаса древесины, ее годичного прироста и т. п.);
  • выявление фактов аварийного разлива нефти;
  • выявление фактов сброса топлива с кораблей;
  • информационное обслуживание работ по предотвращению и ликвидации аварийных разливов нефти и нефтепродуктов;
  • мониторинг деформации и смещения земной поверхности на месторождениях полезных ископаемых;

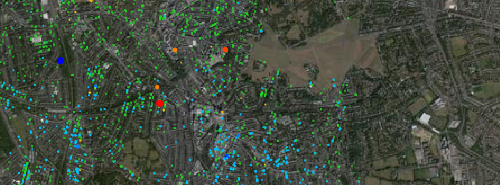

  • наблюдение за деформациями сооружений в городах;
  • мониторинг критических промышленных объектов;
  • мониторинг трубопроводов;
  • мониторинг авто- и железных дорог и других объектов;
  • мониторинг ледовой обстановки и движения судов;

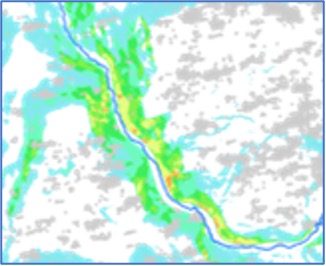

  •  мониторинг опасных природных и природно-техногенных процессов, в том числе таких, как землетрясения, оползни и обвалы, лавины, сели, просадки лессов, подтопление территорий, карст, суффозия, речная эрозия, переработка берегов морей и водохранилищ.

Изначально задачи радиолокационной съёмки ограничивались исследованиями поверхности океана. Сейчас же круг задач радиолокационной съёмки расширился, и радиолокационная съёмка позволяет получать данные о миллиметровых смещениях объектов на земной поверхности, отслеживать нефтяные загрязнения и судовую обстановку в акваториях, а также создавать цифровые модели местности (широко известная ЦММ SRTM создана на основе обработки данных радиолокации).

Рис. Глубина пробивания волной лесного покрова в различных радиолокационных диапазонах

Преимущества использования радиолокационных снимков

Радиолокационная съемка обладает рядом преимуществ по сравнению с другими средствами наблюдения, а именно, высокой точностью измерения координат и геометрических характеристик объектов и возможностью получения радарных снимков в любое время суток и в любую погоду (микроволновое излучение свободно проходит сквозь облака и не требует наличия дневного света, как снимки в видимом и ИК-диапазонах).

  • Возможность проводить радиолокационную съемку при любой погоде (в том числе при сильной облачности) и в любое время дня (в том числе ночью);
  • Высокая степень детализации за счет высокого пространственного разрешения радарного снимка;
  • Выгодная альтернатива GPS-мониторингу смещений на местности.

Инновационная обработка позволяет открывать все более новые направления использования радиолокационной съемки:

  • Особенности радиолокационной съемки, которые позволяют получать радиолокационные снимки вне зависимости от погоды, делают ее настоящим спасением для картографирования районов дальнего востока России и зарубежных стран, где в зимний период мешает снег, а летом сезон дождей и соответственно сплошная облачность на протяжении всего съёмочного сезона. К преимуществам РЛС для картографии стоит также отнести достаточно высокое пространственное разрешение радарных снимков, которое позволяют создавать и обновлять карты вплоть до масштаба 1:50 000.
  • Имея информацию о фазах сигнала радиолокационной съемки можно создавать цифровые модели рельефа и местности путем интерферометрической обработки. Они в свою очередь могут быть использованы во многих направлениях жизнедеятельности общества.

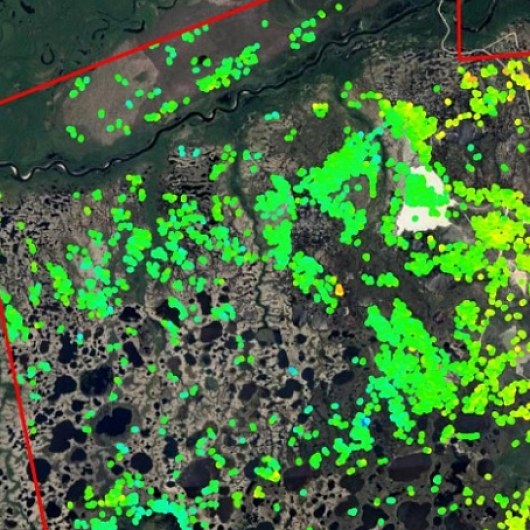

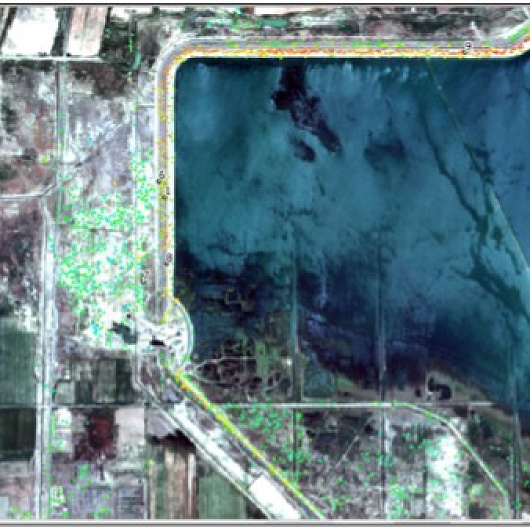

  • Разновременные радиолокационные снимки позволяют получать информацию о смещениях земной поверхности. Это помогает обнаружить понижения при разработке месторождений полезных ископаемых, отклонениях объектов инфраструктуры от нормального положения и отслеживать оползневые процессы
  • Радиолокационная съёмка водных поверхностей позволяет обнаруживать нефтяные разливы. Они из-за особенностей структуры вещества имеют сглаженную поверхность и иную отражательную способность радиолокационной съёмки в отличие от естественной воды. Это позволяет достаточно легко определить нефтяной разлив на радиолокационном снимке.
  • Радиолокационная съемка также даёт возможность найти суда, у которых специально или вследствие аварии отключен сигнал слежения. Сигнал на радиолокационном снимке хорошо отражается от металлических поверхностей и позволяет обнаружить корабли в автоматическом режиме обработки РЛС даже на радарных снимках среднего разрешения. Также важно, что радиолокационные снимки могут быть получены всего через час после съёмки. Данная оперативность позволяет с большей точностью найти судно соответствующим службам.
  • Различная отражательная способность радиолокационной съемки дает возможность обнаруживать гари и вырубки в лесных массивах, а также следить за состоянием сельскохозяйственных посевов.

Цены на оказание услуги

Консультация бесплатно
Предварительный анализ бесплатно
Заказ радиолокационных снимков  от 1000 $ США за сцену в зависимости от съемки (архивная-новая, разрешение) *
Сроки исполнения От 5 рабочих дней (зависит от объема, категории сложности, наличия архивной съемки)

Стоимость выполнения рассчитывается в индивидуальном порядке с учетом конкретного ТЗ.

После получения описания задачи, мы рассчитываем стоимость и отправляем вам коммерческое предложение.

Срок выполнения

Согласование технического задания От 1 до 5 дней*
Заключение договора От 1 до 5 дней
Получение снимков От 3 дней **
Обработка снимков От 1 до 3 дней ИТОГО СРОК От 5 дней*

Сроки выполнения работ зависят от общей площади съемки, количества обрабатываемых снимков и и рассчитывается индивидуально для каждого заказчика.

* рабочих дней
** с даты получения 100% аванса

Как разместить заказ:

  1. ШАГ №1: Оставьте заявку на сайте с указанием:
    • местоположение объекта интереса (координаты, название района, области, shp-файл и т п);
    • требования к периоду съемки (период, за который могут быть использованы архивные данные или требуется выполнение новой съемки);
    • требования к качеству съемки;
  2. ШАГ №2: Согласование технического задания и стоимости:
    • стоимость работы – цена обговаривается в каждом конкретном случае;
    • снимки оплачиваются отдельно (от 1000 $ США за сцену в зависимости от съемки (архивная-новая, моно-стерео, разрешение).
  3. ШАГ №3: Заключаем договор и приступаем к работе:
    • Срок от 5 рабочих дней с даты получения 100% аванса за материалы космической съемки - оплата только по безналичному расчету. Остальная оплата после выполнения работ

Работаем с физическими и юридическими лицами, Индивидуальными предпринимателями, органами государственной и муниципальной власти, иностранными заказчиками и пр.).

Также заявку можете направить на e-mail: innoter@innoter.com, либо обращайтесь по телефону: +7 495 245-0424, или в онлайн-чат на сайте

Нужна консультация?

Оставьте заявку, и мы с вами свяжемся.

Нажимая кнопку «Отправить», я даю свое согласие на обработку моих персональных данных, в соответствии с Федеральным законом от 27.07.2006 года №152-ФЗ «О персональных данных», на условиях и для целей, определенных в Согласии на обработку персональных данных.

Этапы оказания услуги

Этап № 0 (ДО заключения договора):

  • Определение дат и параметров интересуемой радиолокационной съемки (период съемки, вид съемки)
  • Выполнение запроса оператору (операторам) на выполнение съемки

РЕЗУЛЬТАТ: возможность (ДА/НЕТ) оказания услуги

Этап № 1 (ДО заключения договора):

  • Согласование с заказчиком данных космической съемки имеющихся в архивах операторов;
  • Согласование с заказчиком, при необходимости, космического аппарата с которого будет выполняться новая съемка, сроки и параметры новой съемки;
  • Итоговое определение трудозатрат и затрат на материалы, согласование сроков поставки и стоимости

РЕЗУЛЬТАТ: заключенный договор

Этап № 2 (исполнение договора):

  • Получение 100% аванса
  • Заказ материалов космической съемки
  • Входной контроль качества космических снимков
  • Предварительная обработка космических снимков с помощью специализированного ПО.
  • Составление отчёта и других документов, перечень которых указан в договоре.

Результаты выполненных работ направляются заказчику в электронном виде в заранее согласованных с ним форматах.

РЕЗУЛЬТАТ: Результаты выполненных работ направляются заказчику в электронном виде в заранее согласованных с ним форматах согласно Технического задания

Результат оказания услуги

Создание итогового продукта по материалам космической радиолакационной съемки:

  • архивные радиолокационные снимки
  • материалы новой комической радиолокационной съемки
  • материалы космической радиолокационной интерферометрической съемки

ГЕО ИННОТЕР передает Заказчику, запросившему материалы космической съемки, готовую продукцию согласно Технического задания на электронных носителях или посредством сети Интернет через FTP сервера.

Требования к исходным данным

Точные координаты района интереса, требования к материалам космической съемки (разрешение на местности, вид съемки, период съемки).

Если нет возможности предоставить указанные сведения, предоставить информацию для каких целей планируется использование материалов ДЗЗ, а специалисты ООО «ГЕО «ИННОТЕР» проанализируют требования и предложат оптимальный вариант решения проблемы.

Сопутствующие услуги

Создание ортофотопланов
Создание ортофотопланов
Узнать цену
Выявление локальных источников загрязнений
Выявление локальных источников загрязнений
Узнать цену
Цифровые модели рельефа (ЦМР)
Цифровые модели рельефа (ЦМР)
Узнать цену
Цифровые модели местности (ЦММ)
Цифровые модели местности (ЦММ)
Узнать цену
Аэрофотосъемка (АФС / БПЛА)
Аэрофотосъемка (АФС / БПЛА)
Узнать цену
Лазерное сканирование (LIDAR)
Лазерное сканирование (LIDAR)
Узнать цену
Лавров Виктор Николаевич
Статью проверил эксперт
Лавров Виктор Николаевич
Аэрофотогеодезист, опыт работы 58 лет, Образование – Московский Институт Геодезии Аэросъемки и Картографии (МИИГАиК)

Заказчики

Часто задаваемые вопросы

  • территория интереса (местоположение / координаты объекта в любом удобном виде, и площадь объекта);
  • дата или временной интервал, за который можно подбирать архивную съемку или выполнять новую;
  • требования к съемке (угол наклона снимка, угол солнца, разрешение, вид съемки, облачность)
Сроки выполнения работ зависят от площади территории, требований к параметрам съемки. Минимальный срок исполнения работ от 5 рабочих дней
100% предоплата по счёту за материалы ДЗЗ после подписания договора, остальная оплата после выполнения работ.
Обработка РЛС достаточно тяжелая задача, потому что радиолокационный снимок имеет непривычное для человеческого глаза изображение в сыром виде. Для обработки РЛС используются специализированные программные продукты, и специалисты должны иметь должный опыт создания вторичных продуктов радиолокационной космической съёмки. Однако, несмотря на это, преимущества РЛС делают использование радиолокационной съёмки очень востребованным.
  • Комплексное изображение (SLC) — информация, полученная благодаря фокусировке сигнала передатчика. Радиолокационный снимок на данном уровне обработки РЛС включает в себя два канала: амплитудное ("панхроматическое") изображение в градациях серого цвета и изображение фазы сигнала, которое используется для создания цифровых моделей рельефа и карт смещений земной поверхности
  • Геокодированный снимок. Радиолокационный снимок имеет пространственную привязку в определенной системе координат. Радарные снимки на данном уровне обработки РЛС, как правило, поставляются в формате GeoTIFF.
  • Ортотрансформированный снимок. Радиолокационный снимок высокого качества, без геометрических искажений от рельефа. Радиолокационная космическая съёмка на данном уровне обработки РЛС применяется для создания картографических материалов и пространственного анализа.
