Городские 2.5D/3D – модели телеком (цифровые карты местности) — это детальное планирование телекоммуникационных сетей в урбанизированных зонах с плотной застройкой, где отображают все объекты городской инфраструктуры, потенциально препятствующие распространению радиоволн.

Региональные 2D – модели телеком (цифровые карты местности) — это проектирование телекоммуникационных сетей с большим территориальным охватом.

Состав Телеком цифровых моделей местности:

  • векторная 3D/2.5D/2D -модель
  • клаттерная 3D/2.5D/2D -модель

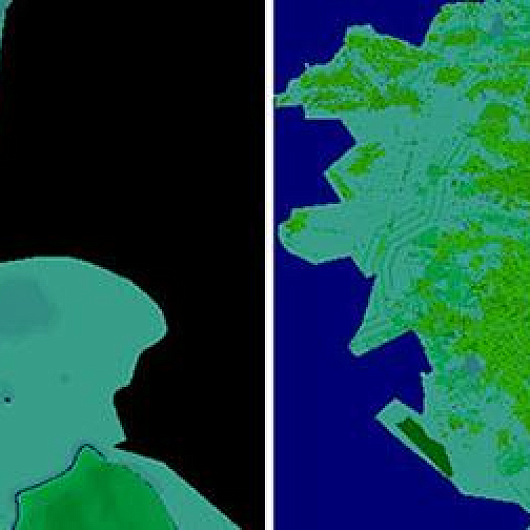

  • цифровая 3D/2.5D/2D -модель рельефа
  • цифровая 3D/2.5D -модель высот препятствий
  • ортофотопланы;
  • адресная база данных

Для чего нужны

Телеком модели (цифровые карты местности) применяются в целях планирования, оптимизации, развёртывания и эксплуатации сети сотовой радиосвязи и широкополосного доступа Wi-Fi, WiMAX.

Детальное планирование телекоммуникационных сетей в урбанизированных зонах с плотной застройкой с отображением всех объекты городской инфраструктуры, потенциально препятствующих распространению радиоволн. Обеспечение точного и экономически эффективного моделирования высот препятствий на больших площадях, как в городском, так и в интегрированном процессе планирования внутри и за пределами городов.

Для регионального планирования применяются для широкомасштабного планирования радиосетей и являются идеальным вариантом для использования в сельской местности, на начальном этапе планирования или для номинального планирования.

Для решения проблемы проектирования сетей 3G/4G/LTE за пределами городов добавляют значения высоты к зданиям и особенностям растительности в пригородах и сельской местности.

Для планирования новых сетей 5G и улучшения 4G телеком отрасли для всех территорий от регионов до городских центров необходимы точные геоданные с высоким разрешением для:

  • Планирования сетей современного поколения

  • Анализа прямой видимости

  • Моделирования транспортных потоков

  • Моделирования распространения населений
Применение высокоточной актуальной картографической основы (ЦММ) для расчета покрытия радиосети (процесс планирования и оптимизации сети размещения Базовых станций cотовой связи)  влечет :
  • оптимизацию расходов на инфраструктуру (CAPEX , OPEX),
    и, соответственно,
  • повышение качества связи (рост клиентской базу, рост ARPU ( Average revenue per user)).

Работник

Цели и задачи создания Цифровых карт местности 3D, 2.5D, 2D.

Цель создания цифровых карт местности 3D, 2.5D, 2D. – для планирования проектирования, телекоммуникационных сетей, точного моделирования высот препятствий.

  • Пространственный анализ существующих сетей и окружающей среды;
  • Пространственный анализ и моделирование при планировании сетей связи;
  • Выбор участка с соответствующими расчетами для сотовых антенн, PCS радиопортов, узлов фибера, ретрансляторов;
  • Определение оптимального маршрута прокладки кабеля с учетом центральных линий улиц и железных дорог, а также различных подземных коммуникаций;
  • Определение оптимального расположения радиорелейных линий с учетом профилей поверхности;
  • Определение оптической видимости из мест расположения антенн;
  • Моделирование распространения радиоволн и анализ зон их действия;
  • Получение географически привязанных измерений величин электромагнитного поля (ГИС+GPS) и его анализ;
  • Радиочастотное планирование и оптимизация сетей сотовой связи GSM/GPRS/EDGE, UMTS/HSPA+, LTE, LTE-Advanced и широкополосного доступа Wi-Fi, WiMAX;
  • Частотно-территориальное планирование и оптимизация сетей вещания DVB-T, DVB-T2, DVB-H, DAB;
  • Проектирование цифровых радиорелейных линий;
  • Поддержка эксплуатации и развития TDM/IP/MPLS/Ethernet/IMS транспортных сетей связи, планирование пропускной способности на уровне информационных потоков и сервисов, решение аналитических задач по повышению эффективности функционирования;
  • Аудит существующей сети объектов связи.



Преимущества использования данных ДЗЗ

Данные космической съемки сверхвысокого и высокого разрешения можно получить более оперативно, т. к. они уже могут быть в архивах оператора, а новая съемка не требует каких-либо согласований с компетентными органами. Подходит для создания 2D – моделей (региональные модели).

Космическая съемка не требует выезда на местность, в отличие от аэрофотосъемки и съемки с БПЛА.

Аэрофотосъемка позволяет получать снимки с высоким пространственным разрешением (до 1 см/пиксель) и обеспечивает более высокий уровень детализации полученных ортофотопланов и моделей, обеспечивает среднеквадратическую ошибку (СКО) определения координат точек менее 10 см, а также может быть выполнена ниже сплошной облачности. Аэрофотосъемку целесообразно выполнять для создания высокоточных ЦММ и ЦМР. Подходит для создания 3D, 2.5D – моделей (городские модели).


Цены на оказание услуги

Консультация бесплатно
Побор снимков, предварительный анализ наличия исходных данных, дополнительных и справочных материалов бесплатно
Заказ снимков от 0,5 до 70 $ США за 1 км2 в зависимости от съемки (архивная-новая, моно-стерео, разрешение)*
Стоимость создания ЦОФП от 1 $ США за 1 км2 рассчитывается индивидуально под каждый конкретный заказ и зависит от количества обрабатываемых данных ДЗЗ, наличия(отсутствия) опорных точек, используемой ЦМР
Стоимость создания (обновления) 3D/2.5D/2D – цифровые модели местности Стоимость создания зависит от категории сложности, сроков исполнения, количества кв.км. Стоимость обновления зависит от степени устаревания ранее созданного проекта, но не более 50% от стоимости создания.
Сроки исполнения От 20 рабочих дней (зависит от объема, категории сложности, наличия материалов ДЗЗ, дополнительных и справочных материалов)

Цена создания ЦММ зависит от стоимости заказываемых снимков и сложности выполнения работ (от количества снимков на территорию интереса, от наличия опорных точек, от категории сложности района работ) и рассчитывается индивидуально для каждого заказчика.

Стоимость выполнения рассчитывается в индивидуальном порядке с учетом конкретного ТЗ.

После получения описания задачи, мы рассчитываем стоимость и отправляем вам коммерческое предложение.

Срок выполнения

Согласование вопросов, анализ наличия данных ДЗЗ, исходных картматериалов, дополнительных и справочных данных: от 1 до 5 дней*
Заключение договора: от 1 до 5 дней*
Получение снимков: от 3 до 10 дней **
Запрос, получение исходного картматериала в ЦГКиПД (при необходимости): от 1 до 20 дней*
Создание ЦОФП: от 5 дней*
Дешифрирование и векторизация: от 15 дней*
Сводка смежных листов, выполнение контролей: от 5 до 10 дней*
Составление отчета: от 5 до 10 дней
ИТОГО СРОК: от 20 дней*

* рабочих дней
** с даты получения 100% аванса за материалы ДЗЗ

Сроки выполнения работ зависят от количества кв.км, масштаба и вида создаваемой продукции, наличия архивных материалов ДЗЗ, дополнительных и справочных материалов.

Как разместить заказ:

  1. ШАГ №1: Оставьте заявку на сайте с указанием:
    • Территория картографирования (координаты, название района, области, shp-файл и т. п.);
    • требования к создаваемому проекту телеком моделей;
    • требования к данным ДЗЗ, наличие исходного картматериала, дополнительных и справочных данных;
    • сроки исполнения работ
  2. ШАГ №2: Согласование технического задания и стоимости:
    • Закупка данных ДЗЗ, снимки оплачиваются отдельно (от 8 до 70 $ США за 1 км2 в зависимости от съемки (архивная-новая, моно-стерео, разрешение)
    • согласование технологии выполнения работ, требований к создаваемой продукции
  3. ШАГ №3: Заключаем договор и приступаем к работе:

Срок начала выполнения работ по созданию ОФП для дешифрирования и векторизации от 5 рабочих дней с даты получения 100% аванса за материалы ДЗЗ - оплата только по безналичному расчету. Начало дешифрирования и векторизации объектов от 3 дней после начала создания ОФП.

Консультация

Заполните форму, и мы свяжемся с вами в течение 15 минут

* Отправляя форму, вы даете согласие на обработку персональных данных

Этапы оказания услуги

Этап № 0 (До заключения договора)

  • Определение цели создания цифровой модели местности;
  • Ознакомление с районом интереса;
  • Согласование точностных характеристик продукции;
  • Предварительный подбор и оценка архивных данных ДЗЗ на соответствие требованиям;
  • Планирование новой съемки при необходимости;
  • Определение наличия картографической продукции у Заказчика либо в государственных и частных фондах, для обновления, либо создания телеком моделей

РЕЗУЛЬТАТ: возможность (ДА/НЕТ) оказания услуги



Этап №1 (До заключения договора)

  • Согласование с заказчиком данных ДЗЗ, имеющихся в архивах оператора или заказ новой съемки.
  • Определение технологии работ и согласование с заказчиком методики выполнения и сроков.
  • Согласование с заказчиком проекции, системы координат и высот создаваемых (обновляемых) телеком моделей.
  • Согласование с заказчиком объема дополнительных данных, которые должны быть включены в создаваемые телеком модели.
  • Согласование с заказчиком Технического задания на весь объем работ.
  • Определение трудозатрат, затрат на материалы ДЗЗ, дополнительные и справочные данные, согласование сроков поставки и полной стоимости работ.

РЕЗУЛЬТАТ: заключенный договор



Этап №2 (исполнение договора)

  • Получение авансирования (100% предоплата за закупку материалов ДЗЗ).
  • Заказ материалов ДЗЗ (выполнение новой съемки), заказ в государственных и частных фондах имеющихся в наличии данных, сбор и анализ дополнительных и справочных материалов.
  • Подготовка, согласование и утверждение у Заказчика редакционно-технических указаний по созданию (обновлению) 3D/5D/2D -моделей.
  • Входной контроль материалов ДЗЗ.
  • Создание цифровых ортофотопланов, необходимых для создания (обновления) 3D/5D/2D -моделей.
  • Дешифрирование ортофотопланов (тематическая обработка ДДЗ), векторизация объектов местности для создания 3D/5D/2D -моделей.
  • Выполнение визуального и автоматизированного контроля созданной продукции.
  • Выгрузка созданного (обновленного) проекта в требуемые форматы, проекцию и систему координат.
  • Написание технического отчета.

Результат оказания услуги

В результате заказчик получает 3D/2.5D/2D – цифровые модели местности (Цифровая Модель Рельефа, Высотная Модель Препятствий, Клаттерная Модель, Векторная Модель, Адресная база данных), ортофотоплан, дополнительные, справочные материалы, технический отчет.

Цифровые модели полностью совместимыми с инструментом планирования Mentum Planet, а также имеют возможность предоставления в форматах совместимыми с программами ASSET, ATOLL и Mapinfo и т.д. (по требованиям заказчика)

Все результаты передаются на электронных носителях или посредством сети Интернет через FTP сервера, а текстовые материалы также дублируются в распечатанном виде.


Требования к исходным данным

Для качественного выполнения предварительных работ необходимо предоставить:

  • координаты района картографирования (в любом удобном виде)
  • вид создаваемого (обновляемого) проекта телеком моделей, формат представления, в какой разграфке предоставить данные, проекция, система координат и высот;
  • наличие исходных картматериалов, дополнительных и справочных данных;
  • наличие списков координат опорных точек для фотограмметрической обработки материалов ДЗЗ;
  • требования к объектовому составу, тематической информации создаваемого (обновляемого) проекта данных;
  • необходимость разработки и согласования Редакционно-технических указаний по созданию (обновлению) проекта данных.

Технические характеристики 3D, 2.5D, 2D – телеком моделей

ЦММ Городская модель Городская модель Региональная модель
3D 2.5D 2D
Точность в плане (СКО, м)
Строений и других четких контуров 3 5 50
Контуров растительного покрова и грунтов 5 7 70
Значения для горных и пустынных районов не применяется не применяется 100
Точность по высоте (СКО, м)
На равнинах 1 2 5
На пересеченных, холмистых и песчаных территориях 1,5 2,5 7
В низкогорных и среднегорных районах 2 3 10
На высокогорных территориях не применяется не применяется 20

Если нет возможности предоставить указанные сведения, необходимо предоставить информацию для каких целей необходим проект, какие виды работ планируется выполнять с использованием проекта, а специалисты «ГЕО «ИННОТЕР» проанализируют информацию и подготовят оптимальное предложение по созданию (обновлению) проекта данных.


Сопутствующие услуги

Фотограмметрические работы
Узнать цену
Заказ космической съемки. Космоснимки
Узнать цену
Создание ортофотопланов
Узнать цену
Составление тематических и специальных карт, планов
Узнать цену
Создание навигационных карт с адресной информацией
Узнать цену
Аэрофотосъемка (АФС / БПЛА)
Узнать цену

Заказчики

Роснефть
Газпром
Газпром нефть
Лукойл
Транснефть

Часто задаваемые вопросы

  • территория интереса (местоположение / координаты объекта в любом удобном виде, и площадь объекта);
  • конкретная задача, которую нужно решить с применением ЦММ
  • В качестве основного материала для создания (обновления) проекта данных используются имеющиеся в архивах у операторов космических аппаратов материалы ДЗЗ на самую актуальную дату, либо заказывается новая съемка. Высокая точность всех параметров обеспечивается благодаря использованию стереопар спутниковых изображений высокого исврехвысокого разрешения данных БПЛА или аэрофотосъемки.
  • При создании (обновлении) проекта данных используются дополнительные и справочные материалы в виде различных географических описаний, карт и атласов боле крупного (мелкого) масштаба, справочников, а также данных, имеющихся у Заказчика.
  • В качестве обновляемых телеком моделей могут быть использована картографическая продукция, имеющиеся в государственных и частных фондах или картографическая продукция, предоставленная Заказчиком.
Данные предоставляются в форматах Заказчика согласно требованиям технического задания совместимыми с программами ASSET, ATOLL и Mapinfo и т.д. (по требованиям заказчика).
Рекомендуемое программное обеспечение для использования ЦММ - решения ONEPLAN.

Сети 5G работают в диапазоне сантиметровых и миллиметровых волн (cmWave/mmWave). Они находятся в высокочастотном спектре и имеют преимущество за счет возможности передачи большого количества данных. Однако, они же и легче поглощаются газами в воздухе, деревьями, листвой, близлежащими зданиями и сооружениями.

Поэтому, для качественного планирования сети необходимы высокоточные цифровые модели местности, которые будут максимально подробно описывать как земную поверхность, так и объекты городской инфраструктуры. На распространение радиоволн частотного диапазона 5G значительное влияние могут оказывать различные объекты, которым не уделено должное внимание на стандартных цифровых моделях: столбы, автобусные остановки, заборы, памятники, рекламные стенды, павильоны и т.д.

В дополнение к расширенному объектовому составу, цифровая модель местности должна иметь повышенные точностные характеристики: как в плановом положении так и по высоте. Также должен быть изменён цензовый отбор объектов в сторону увеличения подробности отображения городской инфраструктуры, природных форм и изменений ландшафта техногенного характера.

Цифровые модели местности детально описывают элементы земной и городской инфраструктуры, которые могут быть препятствиями для распространения радиоволн: здания с их отдельными архитектурными формами, мосты, инженерные сооружения, коммуникации с повышенной детализацией отдельных элементов, а также растительность.

Здания, инженерные сооружения и растительность имеют разбивку по индивидуальным высотам их отдельных элементов. Все элементы растительности разделены на ярусы своего высотного диапазона таким образом, что формируют общий лесной массив из разных высот, не нарушая целостности восприятия и моделирования его форм. Максимальная реалистичность и точность достигается благодаря высокому разрешению (1 или 2 м).



Клаттерная модель описывает особенности земной поверхности и инфраструктуры, влияющие на распространение радиоволн. Такие элементы земной поверхности объединяются в различные классы по выбору заказчика: застройка, сооружения,
гидрография растительность дорожная сеть и т д

Количество, состав клаттеров, их нумерация и цвет, могут быть изменены по договорённости

Параметры клаттерной модели
Разрешение (размер ячейки) - 1 м
Планиметрическая точность (x,y) - 1-3 м
Название класса / Описание класса
1 Open_Area / Открытое пространство
2 Wood / Лес
3 Park  / Парки, скверы и аллеи
4 Tree Отдельно стоящие деревья
5 Habitation Жилое здание
6 shack_House Здание и территория частного
сектора
7 Industry Здания и территория
индустриального назначения
8 Monument Пямятники, стеллы, монолитные
объекты
9 Water_Bridge Мост через реку
10 Road Bridge Мост через дорогу
Road_11 Water Водная поверхность
12 Road Дороги
13 Railway ЖД-дороги
14 Rural Buld-Up Area Кварталы низкоэтажной застройки высотой до 6м
15 Urban Buld-Up Area Городские кварталы плотной застройки с высотой более 6м
Векторная информация представляет из себя объекты карты, разбитые на слои по тематической нагрузке и характеру локализации, в зависимости от формата данных.

Каждый слой карты представляет из себя таблицу, в одном из полей которой хранится геометрия объекта местности в виде последовательности координат XY описывающих этот объект, а во всех остальных полях — набор атрибутов, характерных для данного слоя. Каждая строка таблицы — отдельный объект со своей метрикой и атрибутивной информацией.

Все объекты внутри слоя топологически связаны и согласованы как между собой, так и с соответствующими объектами из других слоёв карты. Геометрия каждого объекта корректна, не имеет самопересечений, петель, двойных точек и выбросов.

Классификатор векторной модели — отдельный документ, в котором расписаны состав и структура каждого слоя, а также тип, размерность полей и их возможные значения. Классификатор может быть изменён по договорённости с заказчиком.

Сроки создания цифровой модели местности на основании данных космической или аэросъёмки зависят от объёма и сложности заказа. Минимальный срок – от 5 (пяти) рабочих дней;
Сроки поставки готовых ЦММ от 5 (пяти) рабочих дней.
100% предоплата по счёту после подписания договора.
