Геологоразведочные работы на минеральные ресурсы методами ДЗЗ – нетрадиционные работы по поиску косвенного присутствия минеральных ресурсов на основе космических, авиа и БПЛА сенсоров в широком электромагнитном диапазоне.

Изображения собираются либо с помощью оптических датчиков, либо с помощью радарных датчиков с синтетической апертурой. Оптические датчики измеряют спектральные данные солнечного света, отраженного от поверхности Земли. Датчики с синтетической апертурой способны обнаруживать электромагнитные данные, передавая микроволновое излучение и принимая волны обратного рассеяния от поверхности Земли.

Изображения дистанционного зондирования используются для косвенной разведки полезных минеральных ископаемых двумя ключевыми способами:

  • Картирование и анализ геологии, разломов и трещин рудного месторождения.
  • Распознавание гидротермально измененных пород по их спектральным признакам.

Картирование минералов гидротермальной альтерации и структурных линий, например, с помощью мультиспектральных снимков КА Landsat 8 (или Aster) дает ценную информацию для разведки полезных ископаемых. Например, золотая минерализация встречается в виде кварцевых жил и прожилков, связанных с гидротермальными ореолами альтерации. Разломы интерпретируются как каналы для минерализующих флюидов, где взаимодействие между стеновой породой и гидротермальными флюидами вызывает вариации состава. Выявление этих особенностей методами ДЗЗ является одним из ключевых показателей для нацеливания на новые перспективные зоны орогенной золотой минерализации. Например, методы обработки изображений дистанционного зондирования такие как комбинации полос, соотношения полос и анализ главных компонент (PCA) применены к видимой, ближней инфракрасной и коротковолнового инфракрасного диапазонов КА Landsat 8.

Для чего проводиться разведка месторождений полезных ископаемых

Косвенная поддержка основных традиционных поисковых работ на минеральные ресурсы снижающих крупные инвестиций в геологоразведочных работах. В этих условиях особенно актуальным является внедрение инновационных малозатратных методов, какими и являются дистанционные методы.

Таким образом, дистанционное зондирование — ценный инструмент в активе геологоразведчика, предоставляющий релевантную информацию с экономией времени и средств. Лучше всего этот метод подходит для поиска месторождений минерального сырья высокой стоимости, например, алмазов и золота. Хотя дистанционное зондирование не может точно указать на местоположение крупной залежи, полученные с его помощью данные могут быть использованы для проведения узких изысканий другими способами на более мелких участках.

За последние 10-15 лет произошел существенный технологический прорыв, связанный с повышением качества и доступности космических снимков. Это позволило пересмотреть традиционные подходы к прогнозированию полезных ископаемых.

Мировой опыт использования методов ДЗЗ доказал свою эффективность, на примере поиска медно-порфировых, золотых и других месторождений в Иране, Аргентине, Китае, США, Канаде и тд. Во всем мире подготовительный этап включает в себя методы ДЗЗ в области ГРР, однако Россия пока отстаёт. Используются бесплатные космические снимки ASTER, Landsat ETM+, Landsat-8 , Landsat-9 которые относительно недавно стали общедоступные, кроме того, они хорошо зарекомендовали себя в области геологии.

Взрывному росту эффективности проведения предварительной геологоразведки с применением методов ДЗЗ, либо доуточнения ранее разведанных месторождений, послужил ввод в коммерческий оборот космических снимков с КА Worldview-3 (8 SWIR 3,7 м + 8 MS 1,24м + PAN 0,31м).

ГЕО Иннотер единственная компания в России, чьи специалисты неоднократно проходили обучение применению ДДЗЗ лидера отрасли  MAXAR (США) для решения геологических задач!

Работник

Цели и задачи разведки месторождений полезных ископаемых:

Разведка минеральных полезных ископаемых — это задача, к которой геологи должны подходить с максимально возможной информацией. Редкие металлы и полезные ископаемые легко пропустить, а процесс их поиска — это дорогостоящий риск.

В целом дистанционное зондирование при геологических изысканиях используют в частности для выполнения следующих задач:

  • Картографирование месторождений и коренной породы.
  • Литологическое картографирование.
  • Структурное картирование.
  • Разведка месторождений минерального сырья.
  • Изучение геологии окружающей среды.
  • Изучение геоботаники.
  • Картографирование и мониторинг осадочных отложений.
  • Картографирование и мониторинг возможных источников опасности.
  • Мониторинг деформации и смещения земной поверхности на месторождениях полезных ископаемых.

Преимущества использования ДДЗЗ

  • Дистанционное зондирование является ценным инструментом разведки полезных ископаемых благодаря его способности экономить время и деньги, а также предоставлять полезную информацию. Методы ДЗЗ лучше всего использовать для обнаружения ценных товаров, таких как алмазы и золото, которые становится все труднее найти. Хотя применение дистанционных методов изучения земной поверхности может не показывать точное местонахождение крупных месторождений, информация, собранная с помощью датчиков, можно использовать для сужения полевых исследований до более мелких участков.
  • Инструменты дистанционного зондирования принесут пользу по снижению рисков проекта и расставлению приоритетов, - какие участки исследовать в первую очередь. Дорогостоящие операции, такие как бурение и полевые работы, могут проводиться после сбора и анализа геопространственных материалов.
  • Самым большим достижением в разведке полезных ископаемых является способность синтезировать различные формы данных. Известные результаты бурения могут быть объединены с топографическими картами, аэрофотоснимками, структурными картами и информацией о содержании руды. Синтез данных может значительно повысить точность и эффективность программы разведки.

Применение методов ДЗЗ позволяет радикально уменьшить стоимость геологоразведочных работ, проводя комплексное исследование обширных территорий, зачастую недоступных по тем или иным причинам для традиционных методов геологоразведки.

В комбинации с традиционными (геологическими, геофизическими, геохимическими и др.) методы дистанционного зондирования позволяют повысить объективность геологических знаний о структуре литосферы, проявлениях геологических процессов, эффективность разведки месторождений, анализа техногенного воздействия на окружающую среду.

Применение методов ДЗЗ значительно удешевляет поиск минералов:

  • снижаются финансовые и временные затраты на наземную разведку и использование техники и персонала;
  • геологоразведочные работы выходят на качественно новый уровень;
  • высокая скорость получения информации: от 1-2 дней до нескольких недель;
  • высокая точность информации: снимки из космоса документируют конкретную местность в конкретное время;
  • значительно большая широта и глубина охвата: ДЗЗ позволяет одновременно делать снимки на большой площади с высокой степенью точности, исследовать труднодоступные регионы и участки, локализовать поиск, делать одновременные наблюдения на разных участках;
  • отсутствие привязки к государственным и другим границам, не требуется специального разрешения.

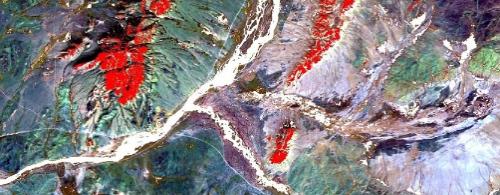

Мусковит
Мусковит

Применение методов и инструментов дистанционного зондирования сокращает риск реализации геологоразведочного проекта, помогая установить очередность разведки различных участков по их перспективности. Уже после завершения работ такого типа прибегают к более дорогостоящим методам разведки, в частности геофизическим работам (применяется традиционный комплекс, включающий: магниторазведку, электроразведку и металлометрию).

Появление возможности синтезировать данные различного типа стало для геологоразведки огромным шагом вперед. Так, результаты геофизики можно скомбинировать с топографическими картами, аэрофотоснимками, структурными картами, информацией по содержанию ценного компонента, например, золота. Синтез имеющихся данных существенно увеличивает точность и эффективность разведочных работ.

Цены на оказание услуги

Консультация бесплатно
Подбор снимков, предварительный анализ, составление технического задания бесплатно
Заказ снимков

Стоимость материалов ДЗЗ рассчитывается индивидуально для каждого заказа и может варьироваться:

- применение бесплатных космических снимков

- и/или применение коммерческих космических снимков*
Работа технических специалистов и эксперта(ов) От 10 000 USD
ИТОГО СТОИМОСТЬ От 10 000 USD

* - если Заказчик не предоставляет свои материалы, либо невозможно применить бесплатные снимки .

Стоимость зависит от:

  • площади участка интереса (район);
  • типа съемки – архивная / новая, бесплатные снимки / платные;
  • количества снимков;
  • качественных характеристик снимков;
  • сложности рельефа местности;
  • сезонности;
  • размера аванса;
  • требуемых вычислительных мощностей;
  • геологической сложности участка;
  • требуется ли закупать материалы, или их предоставляет Заказчик;
  • и др.

Стоимость выполнения рассчитывается в индивидуальном порядке с учетом конкретного ТЗ.

После получения описания задачи, мы рассчитываем стоимость и отправляем вам коммерческое предложение.

Срок выполнения

Сроки выполнения разведки местоположений полезных ископаемых от 20 рабочих дней с даты получения аванса и рассчитываются индивидуально для каждого заказчика.

Сроки выполнения услуги зависят от:

  • общей площади территории интереса;
  • наличия архивных материалов ДЗЗ, необходимости выполнения новой съемки;
  • требований к материалам ДЗЗ, конечному продукту.

Сроки оказания услуги зависят от сложности выполнения и рассчитывается индивидуально для каждого заказчика.

Как разместить заказ:

  1. ШАГ №1: Оставьте заявку на сайте с указанием:
    • местоположение объекта исследования (координаты);
    • вопросы;
    • даты, на которые нужно провести анализ.
  2. ШАГ №2: Согласование технического задания и стоимости:
    • исследование от  10 000 USD;
    • снимки оплачиваются отдельно.
  3. ШАГ №3: Заключаем договор и приступаем к выполнению:
    • Срок от 20 рабочих дней с даты получения  аванса - оплата только по безналичному расчету

Нужна консультация?

Оставьте заявку, и мы с вами свяжемся.

Нажимая кнопку «Отправить», я даю свое согласие на обработку моих персональных данных, в соответствии с Федеральным законом от 27.07.2006 года №152-ФЗ «О персональных данных», на условиях и для целей, определенных в Согласии на обработку персональных данных.

Этапы оказания услуги

Этап № 0 (ДО заключения договора):

  • Получение и согласование информации от Заказчика. Необходимо согласовать задачу, требующую решения, размер, характер местности и требования к созданию продукции, чтобы рассчитать стоимость и сроки выполнения услуг.

РЕЗУЛЬТАТ: возможность (ДА/НЕТ) оказания услуги

Этап № 1 (ДО заключения договора):

  • Согласование технического задания
  • Сбор, систематизация, и первичный анализ ддз (Terra / Aster, Landsat / ETM+, Hyperspectral, Hyperscan, SWIR, и др.);
  • Планирование съемки. Рассчитывается наилучшая геометрия съёмки после полного информационного геологического анализа территории на разведочные работы с учетом доступного архива ДДЗЗ.
  • Сбор для создания векторной топографической карты с районом поиска в масштабе 1:10 000 – 1:50 000.
  • Итоговое определение трудозатрат и затрат на материалы, согласование сроков и стоимости

РЕЗУЛЬТАТ: заключенный договор

Этап № 2 (исполнение договора):

  • Выполнение съемки во всех доступных диапазонах электромагнитного спектра, предварительная обработка и поставка ддз на участки Заказчика.
  • Анализ материалов с целью построения структурных геологических моделей на минералы и создание фонда спектральных подписей, сопутствующих пород, участков интереса Заказчика.
  • Выбор эталонной библиотеки спектров минералов и горных пород зон околорудных изменений по известным месторождениям/рудопроявлениям, подбор наиболее информативных минералов-индикаторов.
  • Обработка имеющейся геологической информации для создания сравнительных эталонов.
  • Создание схем минералов-индикаторов масштаба 1:50 000, 1:25 000 и 1:10 000
  • Создание схем комплексных аномалий, созданных по принципу аналогий с эталонными объектами
  • Создание поисковых геологических карт
  • Составление отчёта, содержащего пояснительный текст к созданным картографическим материалам, а также рекомендации по выбору перспективных участков для полевой заверки

ГЕО ИННОТЕР применяет методы спектрального и субпиксельного анализов (но не ограничивается ими):

  • анализ главных компонентов (Principal Components);
  • метод спектрального угла (Spectral Angel Mapper);
  • Minimum Noise Fraction Transform;
  • Pixel Purity Index;
  • Multi range spectral feature fitting (Multi Range SFF);
  • структурное дешифрирование;
  • расчёт минералогических индексов;
  • и др.

РЕЗУЛЬТАТ: Передача материалов Заказчику

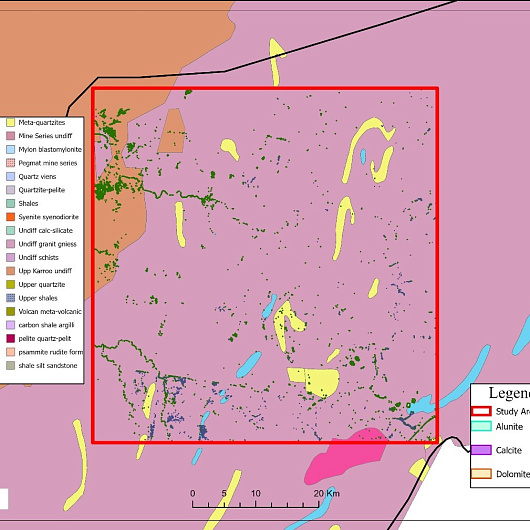

Пример схемы минералов-индикаторов, дешифрирование КС Aster
Пример схемы минералов-индикаторов, дешифрирование КС Aster

Результат оказания услуги

Наша команда при выполнении проектов основывается на комплексной интерпретации как космических снимков среднего и высокого разрешений, тематических картах строения района, так и на классических представлениях о геологии района, описанных в литературе, что помогает добиться наилучших результатов, которые будут учтены при поиске месторождений при последующей полевой заверки.

C помощью структурного (линеаментного) и спектрального анализа мы выполняем:

  • Картографирование линейных, дуговых и кольцевых структур, являющихся потенциально рудовмещающими или рудоподводящими каналами.
  • Обнаружение контрастных геологических образований (в том числе на основе классификации с машинным обучением).
  • Уточнение границ геологических тел, выходящих на дневную поверхность и находящихся под четвертичными отложениями.
  • Тектоническое районирование территории.
  • Уточнение или оптимизация плана бурения, в том числе существующего.
  • Геологическое и геоморфологическое картографирование региона.

Заказчик получает геологическую карту с указанием районов полевых разведочных работ, близких к получению успеха.

Карты предоставляются в форматах pdf, GeoTIFF и в изолиниях (формат shp).

Дополнительно, привлекаются геологи для проведения лабораторных исследований на месте и основных геофизических работ.

Пример процессинга снимка Worldview-3 специалистами ГЕО Иннотер
Пример процессинга снимка Worldview-3 специалистами ГЕО Иннотер

Требования к исходным данным

Точные географические координаты объекта в нужной системе координат (специалисты ООО «ГЕО ИННОТЕР» доуточнят координаты, переданные в любой удобной форме Заказчиком).

Набор оптических, ИК (ближний и тепловой) и радиолокационных снимков.

Все имеющиеся геологические карты на район поиска.

Программное обеспечение:

  • ГИС – QGIS, ArcGIS, и др.
  • Обработка – ERDAS, ENVI SARscape, SNAP, др.

Сопутствующие услуги

Космический мониторинг территории
Космический мониторинг территории
Узнать цену
Составление тематических и специальных карт, планов
Составление тематических и специальных карт, планов
Узнать цену
Дешифрирование данных дистанционного зондирования Земли (ДЗЗ)
Дешифрирование данных дистанционного зондирования Земли (ДЗЗ)
Узнать цену
Цифровые модели рельефа (ЦМР)
Цифровые модели рельефа (ЦМР)
Узнать цену
Аэрофотосъемка (АФС / БПЛА)
Аэрофотосъемка (АФС / БПЛА)
Узнать цену
Зазуляк Евгений Леонидович
Статью проверил эксперт
Зазуляк Евгений Леонидович
Инженер, опыт работы 28 лет, Образование – Московский топографический политехнический техникум, Санкт-Петербургское высшее военно-топографическое командное училище имени генерала армии А.И. Антонова, Военно-инженерный университет имени В.В. Куйбышева.

Заказчики

Часто задаваемые вопросы

Прямое выделение, например, рудного золота по ДЗЗ маловероятно т.к. его в породе мало, поэтому, вклад "света" от частиц золота будет подавлен "светом" породы. Поэтому, возможно только косвенное выделение рудоносных пород по "цветности" породы или иным известным критериям золотоносности окружающей среды.
Совсем не обязательно знать тонкости аэро и космической съемки, поскольку он использует конечные материалы в виде геологических карт аномалий (цветности, интенсивности и пр.).
  • Алгоритм метода ДЗЗ в большинстве случаев построен следующим образом:
  • В геологических фондах выбирают эталонные объекты однотипных месторождений или близких по району исследований минеральных полезных ископаемых (золото, алмазы, платина, медь и т.п.).
  • На выбранных объектах изучают особенности мультиспектральных, радарных, гиперспектральных и геофизических съемок и выявляют закономерности, создают спектральные подписи эталонных объектов.
  • Создают банк данных спектральных подписей и выявляют признаки, которые используют в дальнейшем как поисковые критерии.
  • По этим поисковым признакам проводят анализ по всем изображениям электромагнитного спектра на заданную территорию.
  • Комплексный анализ помогает выделить перспективную область, структуру на дальнейшие работы по поиску на минералы.
Обычно геологические карты в России соответствуют масштабу 1:50 000. Но по ДЗЗ можно получить карты масштаба 1:25 000 -1:10 000, чтобы они соответствовали следующему этапу работ на поиск, а именно геофизическим работам.
Успешность технологии ДЗЗ во многом зависит от компетенции геологов поисковиков, их способностей к анализу и синтезу. В целом, их умению сопоставлять геологическую информацию.
Регионом, например, богатым на золото, являются Алдан, Мамско-Чуйский район, вдоль реки Лена. Традиционно: Якутия, Колыма, Красноярский край, Амурская область. Крупные рудники находятся на севере, в Норильске.
За последние 10-15 лет произошел существенный технологический прорыв, связанный с повышением качества и доступности космических снимков. Это позволило пересмотреть традиционные подходы к прогнозированию полезных ископаемых. Мировой опыт использования методов ДЗЗ доказал свою эффективность, на примере поиска медно-порфировых, золотых и других месторождений в Иране, Аргентине, Китае, США, Канаде и тд. Во всем мире подготовительный этап включает в себя методы ДЗЗ в области ГРР, однако Россия пока отстаёт. Используются бесплатные космические снимки ASTER, Landsat ETM+, Landsat-8 которые относительно недавно стали общедоступные, кроме того, эти данные хорошо зарекомендовали себя в области геологии.
Нужна обязательная полевая заверка, т.к. каждый метод позволяет определить группы минералов с определенной точностью. Данные методы использовались в комплексе с традиционными геологическими методами, что позволило значительно сократить сроки работ и снизить затраты на ГРР. На основе изучения эталонных полей разработаны методы комплексного анализа материалов космической (в том числе радарной), гравиметрической и магнитометрической съемки для выявления закономерностей размещения золоторудного оруденения.
Цели и принципы проведения разведки месторождений твердых полезных ископаемых.

Цель разведки — выявление промышленных месторождений полезных ископаемых, получение разведанных в недрах запасов минерального сырья и других данных, необходимых и достаточных для рационального проектирования и последующего функционирования горнодобывающих и перерабатывающих предприятий.

Разведочные работы месторождений полезных ископаемых

Разведочные работы более трудоемкие и дорогостоящие, чем поисковые. Для их проведения требуется больший объем как трудовых, так и материальных и энергетических затрат, близких по структуре к затратам на горно-капитальные работы. Эти затраты должны быть увязаны с последовательным поступательным нарастанием разведочной информации до оптимальных объемов (для определенного периода), обеспечивающей качество и достоверность. Вследствие этого единый в методическом отношении разведочный процесс развивается как бы по ступеням, именуемым стадиями.

Разведочная стадия объединяет комплекс геолого-разведочных работ, проводимых на месторождении в целом или на его части с целью решения поставленных проектом задач по изучению геологических неоднородностей объекта, подсчету запасов и геолого-промышленной оценке.

Начальная стадия разведки месторождений полезных ископаемых

Начальная {предварительная) разведка месторождений полезных ископаемых проводиться после поисковооценочной стадии и продолжает на более высоком качественном уровне для получения достоверной информации, способной обеспечить надежную геологическую, технологическую и экономически обоснованную оценку промышленной значимости месторождения. На этой стадии уточняются геологическое строение месторождения, общие его размеры и контуры. Завершается начатое в период изучения приповерхностной части месторождения с помощью канав, траншей, шурфов и мелких скважин; составляются крупномасштабные (до 1 : 500) геологические карты.

Основным направлением является разведка месторождения на глубину до горизонтов, доступных для разработки. Она осуществляется преимущественно буровыми скважинами, а при сложном геологическом строении месторождения — в сочетании с подземными горными выработками. В процессе этих работ и геофизических исследований выясняются морфология тел полезных ископаемых, их внутреннее строение, условия залегания и качественный состав.

Но основным природным типам руд отбирают технологические пробы для лабораторных испытаний, по результатам которых намечают выделение промышленных типов и сортов руд. Кроме того, изучают гидрогеологические, инженерно-геологические, горно-геологические и другие природные условия, влияющие на вскрытие и разработку месторождения. Такая изученность должна обеспечить возможность подсчета запасов по категориям С, и С2. Соотношение запасов этих категорий зависит от сложности геологического строения месторождения и изменчивости основных параметров рудных тел.

По результатам предварительной разведки разрабатываются временные кондиции и составляется техникоэкономический доклад (ТЭД) о целесообразности промышленного освоения месторождения и проведения на нем детальной разведки.

Детальная разведка месторождений полезных ископаемых

Детальная разведка месторождений полезных ископаемых проводиться на месторождениях, положительно оцененных предварительной разведкой и намеченных к промышленному освоению в ближайшие 5—10 лет. Она подготавливает месторождения для передачи в промышленное использование в соответствии с требованиями классификации запасов месторождений и прогнозных ресурсов твердых полезных ископаемых. Необходимое количество детально разведанных запасов определяется исходя из производственной мощности будущего предприятия и нормального срока обеспечения его этими запасами. Детальность исследований повышается на участках первоочередной отработки.

Наряду с этими определяются запасы полезных ископаемых, залегающих совместно с основными, выявляются минеральные ресурсы для производства строительных материалов.

По результатам детальной разведки составляется технико-экономическое обоснование (ТЭО) постоянных кондиций. Согласно утвержденным кондициям, выполняется подсчет запасов полезных ископаемых с представлением его в Государственную комиссию по запасам (ГКЗ) России или территориальную комиссию по запасам (ТКЗ).

В ранее действовавшем Положении о стадийности разведочных работ предусматривалось проведение доразведоч- ных стадий. В настоящее время необходимость доразведки определяется недропользователем.

Доразведка месторождений полезных ископаемых

Доразведка месторождений полезных ископаемых, не освоенного промышленностью, хотя и детально разведанного, может проводиться для получения дополнительной информации, необходимой в связи с пересмотром проектной производственной мощности горнорудного предприятия, технологии добычи и переработки минерального сырья. Необходимость доразведки месторождения может быть также обусловлена несоответствием имеющейся геологической информации действующей классификации запасов и инструкции по ее применению. Методика и объем разведочных работ определяются вытекающими отсюда задачами. По итогам работ составляется отчет, в необходимых случаях с пересчетом запасов.

Доразведка разрабатываемого месторождения полезных ископаемых сосредотачивается на менее изученных его участках: флангах, глубоких горизонтах, обособленных рудопродуктивных телах или залежах. Она решает задачи детального изучения этих участков с восполнением отработанных запасов разведанными запасами высоких (промышленных) категорий.
