Цель проекта

Обеспечение поисков рудного золота в пределах Верхне-Хакчанского рудного поля дистанционной космической и структурно-формационной основами

Выполненные работы

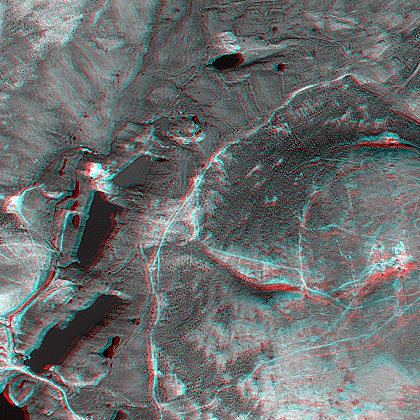

Фрагмент анаглифического 3D-композита, синтезированного на основе ортофотоплана сверхвысокого разрешения и ЦМР
Фрагмент анаглифического 3D-композита, синтезированного на основе ортофотоплана сверхвысокого разрешения и ЦМР

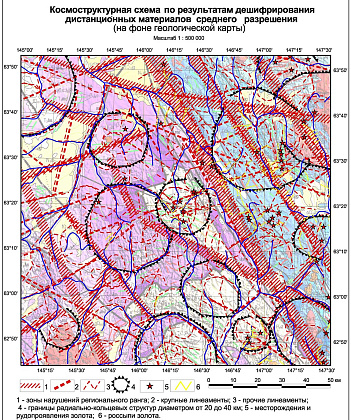

Космоструктурная схема по результатам дешифрирования дистанционных материалов среднего разрешения
Космоструктурная схема по результатам дешифрирования дистанционных материалов среднего разрешения

Описание работ

Для создания ортокосмофотопланов в масштабе 1:100 000, в качестве исходных материалов рекомендуется использовать мультиспектральные съемочные материалы среднего пространственного разрешения с КА Landsat-8.

В качестве исходных материалов, для создания ортокосмофотопланов м-ба 1:25 000 рекомендуется использовать мультиспектральные космические снимки высокого разрешения с КА Spot-6. В качестве исходных материалов, для создания ортокосмофотопланов м-ба 1:5 000 рекомендуется использовать мультиспектральные космоснимки сверхвысокого разрешения с КА WorldView-2.

Фрагмент ортокосмофотоплана на Верхне-Хакчанский рудный узел Фрагмент ортокосмофотоплана на Верхне-Хакчанский рудный узел

Тематическое дешифрирование подразумевает решение конкретных задач, определённых техническим заданием. В данном проекте это составление структурно-тектонических схем масштаба 1:50 000 на площадь 397 кв.км Банно-Карымшинского рудного узла и масштаба 1:10 000 на площадь 41,8 кв.км.

Для повышения информативности дешифрирования все первичные материалы дистанционных съёмок готовились к анализу с помощью разнообразных специализированных компьютерных программ. Это позволило:

  • получить множество изображений анализируемых участков в псевдоцветах (синтез) и в результате арифметических манипуляций со спектральными каналами;
  • классифицировать различные сообщества ландшафтов по выбранным параметрам;
  • выделить градиентные участки тоновых характеристик, связанных с рельефом, растительностью и геологическими границами разнокомпетентных комплексов;
  • сформировать объёмные образы цифрового рельефа и космических изображений площадей в перспективе;
  • создать рельефные геологические изображения площади для изучения связей с современным строением территории;
  • построить схемы распределения современных водотоков по результатам радарной съёмки.

Весь комплекс фотограмметрических работ по созданию ортотрансформированного мозаичного плана выполнялся на базе ЦФПО «PHOTOMOD» версии 6 и включал в себя:

  • подготовка планово-высотной привязки;
  • подготовка цифровых моделей рельефа;
  • подготовка рабочих систем координат;
  • определение связующих точек в блоках космических снимков;
  • уравнивание блоков космических снимков;
  • планово-высотная привязка;
  • создание ортотрансформированных изображений;
  • создание анаглифического изображения трехмерной модели местности.

В качестве цифровой модели рельефа для создания ортофотоплана на заданную территорию использовалась цифровая модель рельефа SRTM 30.

Все переходы в систему координат СК-42 зона 25 в процессе подготовки ортофотопланов производились по ключам перехода, представленным в ЦФПО «PHOTOMOD».

Результат

Создана и передана заказчику дистанционная основа (ДО) на Верхне-Хакчанскую площадь, в составе:

  • Ортокосмофотопланы и 3D модели в масштабе 1:100 000 на площадь листа Р-55-IX.
  • Ортокосмофотопланы и 3D модели территории в масштабе 1:25 000 на площадь рудного узла.
  • Ортокосмофотопланы и 3D модели масштаба 1:5 000 на площадь рудного поля и ближайшие прилегающие территории.
  • Препараты цифрового рельефа и МДЗ на всех масштабных уровнях.

Дешифрирование всего комплекта материалов ДО, с привлечением фондовых материалов и по его результатам составлены структурно-тектонические схемы в масштабах 1:50 000 и 1:10 000 на площадь Верхне-Хакчанского рудного узла.

Составлен отчет с прогнозными рекомендациями.
