Картография — это область науки, техники и производства, охватывающая изучение, создание и использование картографических произведений. В первую очередь, картография изучает связи между общественными и природными явлениями и отражает их на географических картах, планах и других картографических произведениях.

Метод картографии – это определение с помощью различных карт местонахождения, высоты и размеров форм земной поверхности, описание различных явлений.

Картографические работы включают большой комплекс услуг, мероприятий по обработке, формированию, исследованию, использованию картографических; данных. Создание (обновление) карт (планов) проводится после выполнения подготовительных работ, при необходимости выполнение полевых топогеодезических работ, изучения имеющейся картографической продукции на заданную территорию, получение материалов ДЗЗ на территорию картографирования, полученных с помощью космических аппаратов, АФС и БПЛА. На основании собранной информации проводится тщательное изучение района картографирования, разработка технологии создания (обновления) картографической продукции, отработка и утверждение редакционно-технических указаний. Материалы картографических работ находят широкое применение в строительстве, землеустройстве, других областях. Организация картографических работ позволяет получать карты, атласы, которые используются в качестве основных, дополнительных и справочных материалов и т. д.

/upload/resize_cache/iblock/5e2/455_330_1/1.png

Решаемые задачи

Главнейшая задача картографии — разработка, создание, изучение и использование картографических произведений.

В настоящее время в связи с компьютеризацией картографической науки задачами картографии стали:

  • создание цифровых и электронных карт, а также формирование базы банков цифровой картографической информации;
  • обеспечение науки, производства и потребностей населения полноценной картографической продукцией;
  • расширение пространства картографирования. Картографируются малоисследованные районы;
  • дальнейшее повышение точности картографических произведений и совершенствование их содержания.

По мере развития картографии и совершенствования ее методов исследования, задачи, стоящие перед ней, усложняются:

  • возникает необходимость создания новых видов карт, развиваются новые направления (оценка и экологическое состояние природных ресурсов, социально-экономические исследования, прогнозирование развития различных явлений; создание картографических материалов для беспилотного транспорта);
  • разрабатываются новые методы составления и использования карт.

Преимущества использования ДЗЗ:

Все работы, связанные с изучением территории, не обходятся без карт. Даже самое детальное описание местности не заменит карту.

Наличие картографических данных дает возможность:

  • решения государственных задач по картографии (оборона, наука и т.п);
  • создания карт местности и планов;
  • ведения графического измерения и расчета при прогнозировании и построении планов;
  • определения важных параметров в ходе строительства, капремонта и прочих работ графическими методами;
  • очерчивания контуров и границ административных единиц;
  • определения размеров кадастровых участков, других структур;
  • составления рисованного дополнения к ряду официальных документов;
  • прогнозирования экологических мер на территории поселения;
  • контроля топографической динамики.

Картографические услуги играют большую роль в социально-экономической деятельности. Они позволяют ускорить работы, снизить затраты на их проведение, повысить рентабельность. Точное знание территории позволяет избегать ошибок при проектировании, строительстве, проведении других видов работ.

Нужна консультация?

Оставьте заявку, и мы с вами свяжемся.

Нажимая кнопку «Отправить», я даю свое согласие на обработку моих персональных данных, в соответствии с Федеральным законом от 27.07.2006 года №152-ФЗ «О персональных данных», на условиях и для целей, определенных в Согласии на обработку персональных данных.

Примеры применения

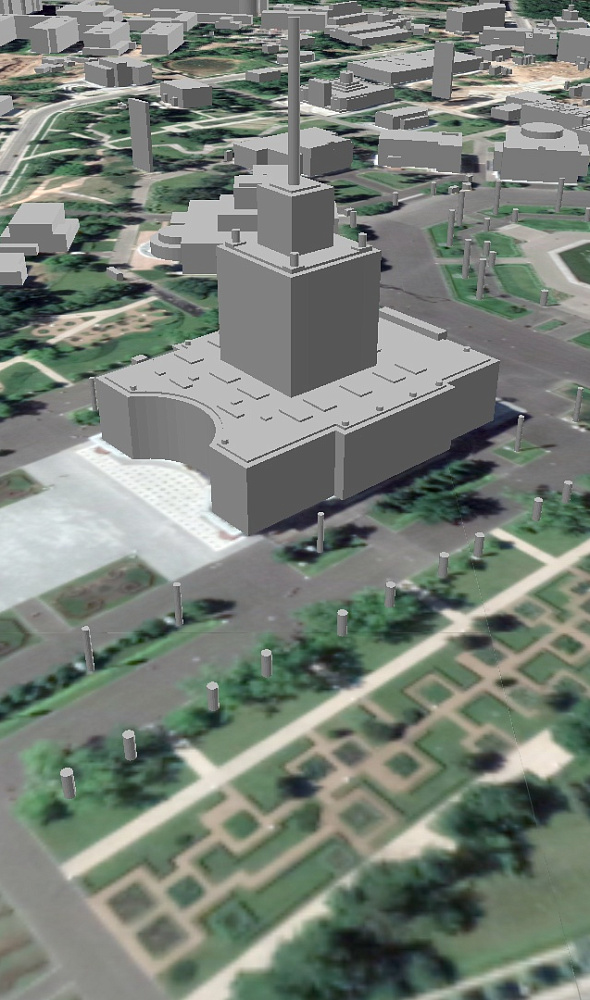

Создание цифровой городской модели (3D) для крупных городов с населением более 100 000 человек

Задачи:
  • Создание цифрового двойника города;
  • Пространственный анализ существующих сетей и окружающей среды;
  • Пространственный анализ и моделирование при планировании новых сетей;
  • Выбор участка с соответствующими расчетами для сотовых антенн, PCS радиопортов, узлов фибера, ретрансляторов;
  • Определение оптимального маршрута прокладки кабеля с учетом центральных линий улиц и железных дорог, а также различных подземных коммуникаций;
  • Определение оптимального расположения радиорелейных линий с учетом профилей поверхности;
  • Определение оптической видимости из мест расположения антенн;
  • Моделирование распространения радиоволн и анализ зон их действия;
  • Получение географически привязанных измерений величин электромагнитного поля (ГИС+GPS) и его анализ.
Решение:

В соответствии с ТЗ получен ортофотоплан города, выполнена радиометрическая цветокоррекция, цвета сбалансированы и приведены к натуральным тонам, а также проведены работы по уравниванию цвета на каждом изображении отдельно. Подбор, анализ и получение исходных векторных данных и архивных топографических карт в растровом и векторном виде включает систематизацию исходного материала. Векторные данные, являются основой для формирования первоначального набора векторных слоев, которые в дальнейшем обновляются и исправляются по цифровому ортофотоплану. На основе векторных данных выполнено создание Цифровой Модели Рельефа, Цифровой Модели Поверхности, Клаттерной Модели и Высотной Модели Препятствий города

Результат:
  • Ортофотоплан
  • Цифровая Модель Рельефа;
  • Цифровая Модель поверхности;
  • Высотная Модель Препятствий;
  • Векторная Модель;
  • Клаттерная Модель.

Цифровые модели подготовлены на основе Проекции UTM, Эллипсоида WGS-84, Балтийской системой высот и полностью совместимыми с инструментом планирования Mentum Planet, а также имеют возможность предоставления в форматах совместимыми с программами ASSET, ATOLL и Mapinfo.

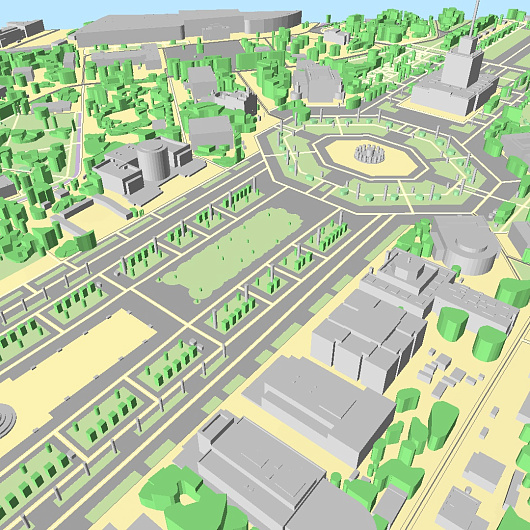

Создание цифровой городской модели (3D) для крупных городов

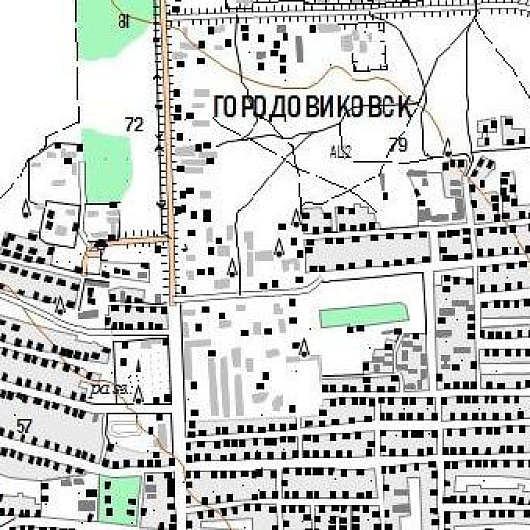

Создание топографических карт на территорию месторождения

Задачи:

Создание цифровых топографических карт М 1:25000 на территорию месторождений в соответствии с требованиями действующих нормативных документов.

Решение:
  • Сбор данных об изученности территории, разработка методики работ;
  • Аудит данных топографо-геодезической изученности и исходных материалов;
  • Определено качество и полнота имеющихся исходных цифровых топографических карт масштаба 1:25 000;
  • Определен порядок и технология работ по созданию цифровых топографических карт с подготовкой и утверждением у Заказчика «Редакционно-технических указаний на обновление ЦТК».
Результат:

ЦТК М 1:25 000 в формате «ArcGis» и «MapInfo» в электронном виде и на бумажном носителе. Технический отчёт о выполненных работах: на бумажном носителе и в электронном виде.

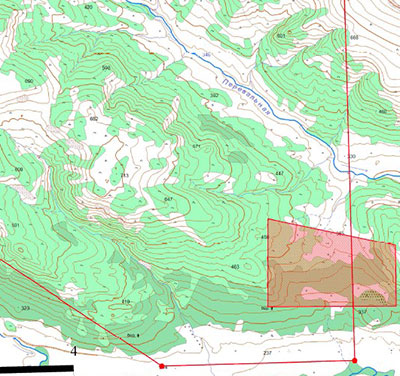

Создание топографического плана масштаба 1:5 000

Создание топографического плана масштаба 1:5 000

Задачи:

Кадастровый учет объектов инфраструктуры, мониторинг состояния объектов и хода строительства методами дистанционного зондирования Земли.

Решение:

Предварительная обработка материалов. Проведена первичная обработка материалов съемки: радиометрическая, геометрическая и атмосферная коррекции. Затем для улучшения пространственной привязки снимков была проведена ортокоррекция с использованием опорных точек. Дешифрирование объектов местности. Используемая технологическая схема визуального дешифрирования объектов магистральных трубопроводов по спутниковым изображениям высокого и сверхвысокого пространственного разрешения предусматривает распознавание объектов природно-технической среды, а затем их графическое выделение на снимке.

Результат:

Цифровой топографический план масштаба 1:5 000 в формате «AutoCAD», материалы ДЗЗ, ЦОФП масштаба 1:5 000, программа производства работ по созданию цифрового топографического плана масштаба 1:5 000 и технический отчет.

Формирование топографического плана масштаба 1:5 000

Картографирование мест произрастания борщевика Сосновского в Смоленской области

Задачи:

Создание наборов геопространственных данных и цифровых картографических произведений о местах произрастания борщевика Сосновского на территории Смоленской области по данным космической съёмки.

Космический снимок Sentinel-2A
Решение:
  • Получение космических снимков Sentinel-2A на территории Смоленской области (3 съемки за 2019 г, с облачностью менее 10%);
  • Обработка космических снимков для каждой серии съемки (Уровень обработки снимков – L2A, с выполненной атмосферной коррекцией и орто-трансформированием);
  • Картографирование мест произрастания борщевика Сосновского на территории Смоленской области;
  • Количественная оценка площадей зарастания борщевиком Сосновского муниципальных образований Смоленской области;
  • Создание набора тематических карт (базы геоданных) и ГИС-проекта по результатам картографирования и количественной оценки.
Результат:

В результате выполнения работ были достигнуты цели:

1) Был получен набор разновременных космических снимков.

2) Сформирована база геоданных о местах произрастания борщевика Сосновского на территорию Смоленской области по состоянию на 2019 год, включающая в себя такие данные, как:

  • Набор векторных данных в формате .shp, проекции WGS84, кодировка utf-8;
  • Набор растровых данных в формате .tif, проекции WGS84.

3) Сформирован ГИС-проект для отображения базы геоданных, включающий в себя такие слои как:

Административно-территориальное деление:

  • Муниципальные образования первого порядка (районы и городские округа);
  • Муниципальные образования первого порядка (поселения).
  • Места произрастания борщевика Сосновского:
  • Ареалы произрастания борщевика Сосновского;
  • Распространение борщевика Сосновского по поселениям, га;
  • Распространение борщевика Сосновского по районам и городским округам, га.

Картографирование мест произрастания борщевика Сосновского в Смоленской области

Выполненные проекты

Наши клиенты

Часто задаваемые вопросы

Картография - наука, занимающаяся изображением географических объектов на картах и глобусах. История картографии насчитывает уже много лет, начиная с первых карт, созданных древними цивилизациями. Карты и атласы стали одним из способов отображения мира, развития научных теорий и математических проекций.

Картографы в России играли важную роль в развитии географии и картографии. Они использовали различные методы и технологии для формирования карт и глобусов, которые помогали понимать мир вокруг нас. Научные и языковые навыки картографов были важными инструментами для разработки первых карт, которые отражали географические особенности и культурные различия на планете.

Картография имеет множество применений, от использования карт для путешествий и навигации до их использования в геологии, архитектуре и градостроительстве, в армии, экологии и других областях. Карты могут отображать не только географические особенности, но и различные аспекты, такие как демографические данные, экономические и политические информации.

Сегодня картография продолжает развиваться, используя новые технологии для разработки более точных карт и глобусов. Она также играет важную роль в научных исследованиях и вопросах, связанных с изменением климата и окружающей среды. Отображение мира на картах и глобусах остается важным инструментом для образования и понимания мира вокруг нас.

Современные технологии, такие как ГИС (географические информационные системы), облегчают и расширяют возможности картографии, позволяя создавать более точные и полезные карты и использовать их в различных приложениях.

История картографии насчитывает уже многие тысячелетия. Первые карты появились в Древнем Египте и Древней Греции, где они использовались для ориентирования в пространстве и навигации. Тогда карты были простыми схематическими изображениями, которые отображали только основные географические объекты.

С развитием географических открытий и расширением торговых путей, картография начала играть более важную роль в жизни людей. В эпоху Возрождения карты стали более точными и подробными благодаря использованию новых методов и технологий. Они стали более детализированными, с изображением рельефа и географических объектов в соответствии с их фактическим положением на земной поверхности.

В XIX веке, с развитием научной картографии, карты стали более точными и применялись в различных областях науки. Были разработаны новые методы исследования и создания карт, включая использование аэрофотоснимков и спутниковых данных.

Сегодня картография продолжает развиваться, используя новые технологии и методы для создания более точных карт и глобусов. Карты и географические данные используются в различных областях, включая геологию, экологию, археологию, историю, экономику, геополитику и туризм. История картографии свидетельствует о том, как важны карты и глобусы для нашего понимания мира вокруг нас и для нашей ориентации в пространстве.

Язык картографии — это специальный терминологический язык, который используется в создании и интерпретации карт. Он включает в себя определения, термины и символы, которые используются для обозначения географических объектов и их характеристик на карте.

Одним из важных элементов языка картографии являются географические координаты, которые определяют местоположение объектов на земной поверхности. Координаты могут быть выражены в различных форматах, включая градусы, минуты и секунды, или в десятичных градусах.

Другой важный элемент языка картографии — это символы и обозначения, которые используются для отображения географических объектов на карте. Например, различные типы линий используются для обозначения рек, дорог, железных дорог и т. д. Различные символы используются для обозначения городов, озер, гор и других географических объектов.

Язык картографии также включает в себя термины, которые используются для описания характеристик географических объектов. Например, термин "высота" используется для описания относительной высоты гор и других рельефных объектов, а термин "протяженность" используется для описания длины рек и дорог.

Понимание языка картографии является важным элементом для работы с картами и географическими данными в различных областях, включая науку, бизнес и государственное управление. Язык картографии помогает обеспечить единообразие и точность в разработке и интерпретации карт, что в свою очередь облегчает взаимопонимание и обмен информацией между специалистами в этой области.

На картографии разные элементы отображаются с помощью символов, цветов, линий и текста. Каждый тип географического объекта имеет свой символ, который обычно является стандартным для данного типа объекта и используется повсеместно.

Например, для обозначения рек на картах используются различные типы линий в зависимости от размера реки и ее важности. Широкие и ярко-синие линии используются для обозначения основных рек, тогда как узкие и светлые линии используются для более мелких ручьев и речек.

Горы и холмы обычно обозначаются цветами или линиями, которые показывают высоту или рельефную конфигурацию земной поверхности. На карте может использоваться оттенок цвета для обозначения различных высотных уровней.

Другие элементы, такие как границы государств, города и дороги, обозначаются различными линиями и символами. Границы государств могут быть обозначены пунктирной линией, а города - круглым символом, нередко с надписью, указывающей на его название. Дороги и трассы обозначаются различными типами линий, чтобы указать на их тип и важность.

Текст также часто используется на картах для обозначения населенных пунктов, географических объектов и других важных элементов. Текст может быть написан различными шрифтами, размерами и цветами, чтобы сделать его более заметным на карте.

Важно отметить, что разные картографические традиции и стили могут использовать различные методы отображения географических элементов, и поэтому важно понимать контекст и общепринятые стандарты, когда работаете с картами.

Топографическая картография — это раздел картографии, который занимается формирование детальных карт местности с использованием специализированных методов и технологий. Топографические карты обычно включают в себя информацию о рельефе, реках, озерах, лесах, дорогах, зданиях и других элементах, которые могут быть полезны при навигации.

Геологическая картография — это раздел картографии, который занимается разработкой карт, отображающих геологические формации и процессы. Геологические карты могут показывать различные типы горных пород, их возраст, структуру земной коры, расположение рудных месторождений и другую информацию, которая может быть полезной для геологических исследований.

Гидрографическая картография — это раздел картографии, который занимается формированием карт, отображающих реки, озера, моря, океаны и другие водные тела. Гидрографические карты обычно содержат информацию о глубине воды, течении, приливах и отливах, а также о погодных условиях.

Картография климата — это раздел картографии, который занимается разработкой карт, отображающих климатические условия на земной поверхности. Карты климата могут показывать температуру, влажность, осадки и другие параметры, которые могут быть полезны при изучении климатических изменений и прогнозировании погоды.

Аэрофотосъемка и космическая картография — это раздел картографии, который занимается формированием карт на основе фотографий земной поверхности, сделанных из воздуха или космоса. Такие карты могут использоваться для изучения изменений в ландшафте, наблюдения за погодными условиями, прогнозирования природных катастроф и т. д.

Картография ГИС — это раздел картографии, который занимается обновлением карт и пространственных баз данных, используя Геоинформационные системы (ГИС). ГИС позволяют собирать, хранить, анализировать и отображать географические данные в цифровой форме, что делает возможным решение различных задач в области географии, экологии, градостроительства, лесного хозяйства, землепользования и т. д.

Морская картография — это раздел картографии, который занимается обновлением карт для морских и океанских навигационных целей. Морские карты могут содержать информацию о морских течениях, глубинах, приливах и отливах, а также о местоположении опасных мест для судов.

Спутниковая картография — это раздел картографии, который занимается обновлением карт на основе данных, полученных с помощью спутниковых съемок. Спутниковые карты могут содержать информацию о местоположении городов, дорог, зданий, лесов, рек и других элементов, которые могут быть полезны для различных приложений.

Картография туризма — это раздел картографии, который занимается обновлением карт и атласов, которые используются туристами для навигации, планирования маршрута и изучения достопримечательностей. Карты туризма обычно содержат информацию о городах, гостиницах, музеях, памятниках и других туристических объектах.

Геодезические и картографические работы - процесс создания геодезических и картографических материалов, данных и продукции (статья 1 Федерального закона от 26.12.1995 № 209-ФЗ "О геодезии и картографии").

Топографо-геодезические работы — деятельность, направленная на получение пространственных данных о рельефе и объектах местности.

Ряд видов картографического изображения зародился именно в сфере социально-экономической картографии и через нее вошел в арсенал общей картографии: картограмма и картодиаграмма, точечный способ, в значительной мере — способ значков, способ знаков (линий) движения.


Картографическая проекция — это способ представления трехмерной поверхности Земли на плоскости карты. При создании картографической проекции происходит преобразование географических координат (широты и долготы) в двумерные координаты на карте. Существует множество различных типов картографических проекций, каждая из которых имеет свои сильные и слабые стороны в зависимости от целей использования карты.

  • Конические.

    В конической проекции изображение строится на боковой поверхности конуса, секущего земной шар по двум параллелям или касательного к нему. Вершина конуса лежит на продолжении земной оси.

    Конические картографические проекции
  • Цилиндрические

    Цилиндрические проекции, картографические проекции, меридианы которых — равноотстоящие параллельные прямые, а параллели — перпендикулярные им прямые. Применяются для изображения областей, вытянутых вдоль экватора или какой-либо параллели. В навигации используется проекция Г. Меркатора, а при создании топографических карт — равноугольная поперечно-цилиндрическая проекция.

    Цилиндрические картографические проекции
  • Азимутальные

    В азимутальной проекции параллели нормальной сетки есть концентрические окружности, а меридианы — их радиусы, расходящиеся из общего центра параллелей под углами, равными разности долгот. Каждая точка на карте имеет тот же самый азимут по отношению к среднему меридиану, который эта же точка имеет со средним меридианом на сфере.

    Нормальные азимутальные проекции применяются для карт полярных стран, для Арктики и Антарктиды.

    Азимутальные картографические проекции
