Заказчик

Российская энергетическая компания

Цель проекта

Обновление цифрового картографического материала М 1:25000 по космическим снимкам высокого разрешения на газовое месторождение

Выполненные работы

1. Подготовительные работы: проанализировали исходные картографические материалы, разработали редакционно-технические указания с учетом особенностей территории интереса. Выполнили входной контроль качества исходного картматериала (ЦТК) согласно требованиям руководящих документов.

2. Для создания ортофотоплана выполнили фотограмметрическую обработку цифровых снимков. Получили снимки, преобразованные в ортогональную проекцию с устранением искажений.
Ортотрансформирование выполнили с использованием интерполированной матрицы высот, что позволило учесть искажение за рельеф. Выполнили сшивку ортотрансформированных изображений и радиометрическую коррекцию снимков.
Создали «порезы» границ каждого ортотрансформированного изображения с использованием векторных полигонов, что обеспечило топологическое совпадение смежных порезов и отсутствие «дыр» в бесшовной ортомозаике.
Получили наборы данных (ортофотопланы формата *.tif, файлы геопривязки ArcWorld формата *tfw) на каждый номенклатурный лист.

3. Обновили цифровые топографические карты (ЦТК) на основе данных дистанционного зондирования Земли (ДЗЗ).
В процессе обновления ЦТК контурную часть содержания карты привели в полное соответствие с ортофотопланом (ОФП).
Все объекты на ЦТК после сравнения их с данными ЦОФП, условно делили на три группы.
а) Не изменившиеся объекты (части объектов). Метрическое и семантическое описание объектов, не претерпевших изменений.
б) Появившиеся объекты (части объектов). Метрическое описание вновь появившихся на местности объектов формировали согласно их изображениям на ЦОФП.
в) Изменившиеся объекты (части объектов), в том числе утраченные.

4. Выполнили сводку векторной информации.

5. Провели контроль качества обновленных ЦТК.

6. Выполнили переход от геодезической системы координат (СК–95) к местной СК по заданным параметрам.

7. Создали карты открытого пользования. Выполнили работы по обеспечению отсутствия в картографических материалах сведений, составляющих государственную тайну или сведений, неразрешенных к свободной публикации.

8. Выполнили конвертацию данных.

Описание фотографии

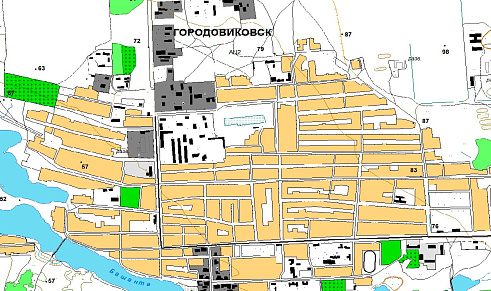

Пример фрагмента цифровой топографической карты в ArcMap масштаб 1:25000
Описание фотографии

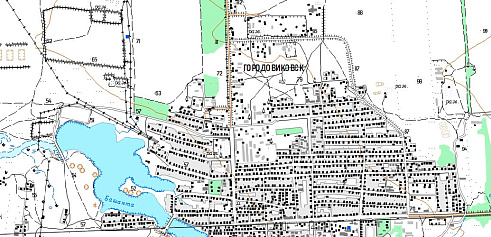

Пример фрагмента ЦТК в ГИС Панорама масштаб 1:25 000

Результат

По космическим снимкам высокого разрешения были обновлены цифровые топографические карты ЦТК масштаба 1:25 000 в формате «ArcGis» (*. shp) и «Панорама» (*. sxf) в системе координат СК-95, МСК-08 в электронном виде. Предоставляемая продукция объединена по границам месторождений.

Заказчику в указанные сроки был передан технический отчёт о выполненных работах на бумажном носителе и в электронном виде в 2-х экземплярах.
