Заказчик

Администрация городского округа Ревда

Цель проекта

Обновление топографических планов территории городского округа Ревда

Выполненные работы

1. Аэрофотосъемочные работы с размером проекции пикселя на местности не более 0,10 м. Аэрофотосъемка выполнена в спектральном диапазоне RGB, в режиме кадровой съемки, с продольным перекрытием между аэрофотоснимками 70-80%, с поперечным перекрытие 50-60% от ширины захвата аппаратуры на местности. С определением координат центров фотографирования по технологии спутникового позиционирования GPS/ГЛОНАСС дифференциальным методом.

2. Создание стереофотограмметрической модели масштаба 1:500 с высотой сечения рельефа через 1,0 м.

3. Создание цифровых ортофотопланов масштаба 1:2000 включало следующие процессы:
- создание цифровой модели рельефа стереофотограмметрическим методом в ПО PHOTOSCAN с шагом 0,2 м,
- создание линий сшивки,
- ортотрансформирование аэрофотоснимков,
- нарезка ортофотопланов на номенклатурные листы.
Всего создано 189 цифровых ортофотопланов.

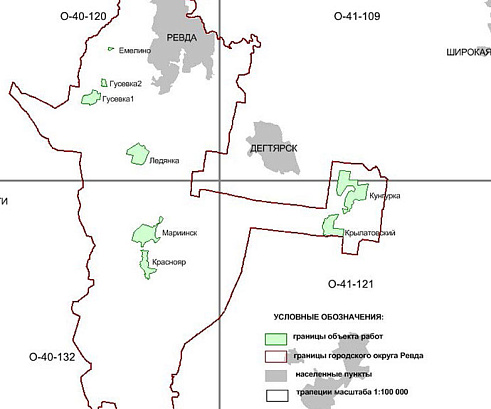

Картограмма работ ГО Ревда
Картограмма работ

Результат

В результате выполнения работ созданы следующие материалы:

  • цифровые ортофотопланы масштаба 1:2000, в системе координат МСК66, формат TIF с файлами привязки TFW;
  • цифровые стереофотограмметрические модели местности масштаба 1:500, в системе координат МСК66, Балтийской системе высот, формат ЦФС PHOTOMOD.
Материалы созданы на территорию населенных пунктов городского округа Ревда Свердловской области с. Мариинск, п. Крылатовский, п. Краснояр, п. Гусевка-1, п. Гусевка-2, п. Емелино, п. Ледянка, с. Кунгурка в границах, согласованных Заказчиком.

Выполнено внедрение созданных материалов в АИСОГД ГО Ревда в соответствии с Техническим заданием Заказчика.
