Цифровая топографическая карта (ЦТК) — цифровая модель местности, записанная на машинный носитель в установленной структуре и кодах, в принятой для карты проекции, разграфке, системе координат и высот, по точности и содержанию соответствующей топографической карте определенного масштаба.

ЦТК создаются в масштабах 1:10000, 1:25000, 1:50000, 1:100000, 1:200000, 1:500000, 1:1 000 000 и формируются в виде массивов цифровой картографической информации (множеств объектов ЦТК) на участки территории, ограниченные рамками листов соответствующих топографических карт того же масштаба.

Для чего нужно:

ЦТК масштабов 1:10 000 и 1:25 000:

  • детальное изучения местности;
  • производство точных измерений и расчетов при строительстве инженерных сооружений;
  • преодоление водных преград и других целей.

ЦТК масштабов 1:50 000, 1:100 000 и 1:200 000:

  • изучение и оценка местности;
  • измерения и расчеты при проектировании и строительстве военно-инженерных сооружений и объектов;
  • подготовка, управление и определение координат стартовых позиций в военных подразделениях.

ЦТК масштабов 1:500 000 и 1:1 000 000:

  • изучение и оценка общего характера местности при подготовке и ведении операций;
  • использование в авиации в качестве полетных карт.
Работник

Цели и задачи создания Цифровой топографической карты

Основными целями создания цифровых топографических карт являются:

  • графическое представление пространственных отношений/связей и распределений;
  • улучшение возможности анализа, обработки и отображения геоинформационных данных;
  • автоматизация отображения и картографического анализа в системах управления;
  • получение экспертных решений в графическом виде в режимах реального и раздельного времени.

Основная задача создания (обновления) цифровой топографической карты — это получение картографической продукции, максимально соответствующей действительному состоянию местности, созданной в соответствии с действующими нормативно-техническими документами и Техническим заданием.

Цифровые топографические карты используются:

  • в сельском хозяйстве – при землеустройстве и учете земель в районах интенсивного земледелии, как основа для детальных почвенных съемок и противоэрозийных мероприятий и др.;

  • при мелиорации – для составления проектов мелиоративного строительства и выполнения изысканий по орошению и осушению земель;

  • в геологической разведке – при детальных поисково-разведочных работах, для привязок при геологических и геофизических съемках;

  • при разработки нефтяных и газовых месторождений – для составления планов разрабатываемой площади, проектов обустройства и размещения скважин, привязки различных инженерных объектов и др.;

  • в гидротехническом строительстве – при выборе места гидроузла и разработке проектов водохранилищ в равнинных районах, при изысканиях каналов и проектировании защитных сооружений.

Основанием для создания / обновления карт в том числе являются требования по производству маркшейдерских работ при разработке месторождений полезных ископаемых, строительстве горных предприятий и использовании недр в других целях. Создание и обновление цифровой картографической основы различных масштабов требуется для приведения их содержания в соответствие с современным состоянием местности.
Топографические карты масштаба 1:25 000 активно используют начиная с этапа проектирования месторождения. Эти карты позволяют проектировать дороги и основные строения. Можно достаточно точно определить положение существующих объектов, элементы гидрографии и растительности, которые могут затруднить работы. Карты масштаба 1:25 000 также используют для привязки различных инженерных объектов, формирования трассы трубопровода и определения размещения сети скважин на интересующей территории. На картах 1:25 000 отображены такие объекты, как промышленные предприятия, шахты и штольни, карьеры, буровые, нефтяные и газовые вышки и скважины, нефтяные и газовые промыслы, нефтепроводы, газопроводы, склады горючего и т. д.

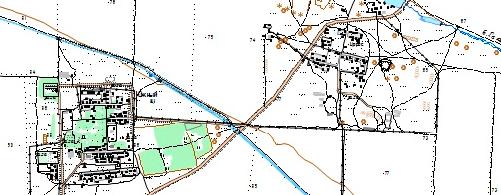

Фрагмент топографической карты масштаб 1:25000

Рис. Фрагмент топографической карты, масштаб 1:25000

Однако карт масштаба 1:25 000 недостаточно для проектирования и строительства объектов инфраструктуры месторождений. Для проектирования и строительства объектов инфраструктуры месторождений применяют топографические карты масштаба 1:10 000. Точность этих карт позволяет выполнять точную привязку строений на местности и распределение всех дорог, как автомобильных, так и пешеходных.

В ходе разработки, обустройства и эксплуатации месторождений нефти и газа ведется непрерывное строительство, реконструкция и демонтаж промысловых объектов и инженерных коммуникаций. В связи с этим возникает необходимость в обновлении топографических карт (планов), отражающих существующие и проектируемые объекты обустройства.

ЦТК масштабов 1:50 000, 1:100 000 и 1:200 000 предназначены для изучения и оценки местности, для измерений и расчетов при проектировании и строительстве военно-инженерных сооружений и объектов, для подготовки, управления и определения координат стартовых позиций в военных подразделениях.

ЦТК масштабов 1:500 000 и 1:1 000 000 предназначены для изучения и оценки общего характера местности при подготовке и ведении операций, а также используются авиацией в качестве полетных карт.

Преимущества использования данных ДЗЗ

  • Архивные данные уже есть у оператора
  • Заказ новой съемки не требует каких-либо согласований с компетентными органами
  • Космическая съемка не требует выезда на местность, в отличие от аэрофотосъемки и съемки с БПЛА.

Цены на оказание услуги

Консультация бесплатно
Побор снимков, предварительный анализ наличия исходных данных, дополнительных и справочных материалов бесплатно
Заказ снимков
  • от 0,5 до 70 $ США за 1 км2;
  • зависит от съемки (архивная-новая, моно-стерео, разрешение)*
Стоимость создания ЦОФП
  • от 0,1 $ США за 1 км2;
  • рассчитывается индивидуально;
  • зависит от количества обрабатываемых данных ДЗЗ, наличия (отсутствия) опорных точек, используемой ЦМР.
Стоимость создания (обновления) 1 НЛ цифровой топографической карты
  • создание – от 40 000 рублей (масштаб, сложность, срок исполнения, количество НЛ);
  • обновление – не более 50% от стоимости создания (степень устаревания карты).
Сроки исполнения От 20 рабочих дней (объем, сложность, наличие материалов ДЗЗ, дополнительные и справочные материалы)

Стоимость выполнения рассчитывается в индивидуальном порядке с учетом конкретного ТЗ.

После получения описания задачи, мы рассчитываем стоимость и отправляем вам коммерческое предложение.

Срок выполнения

Срок выполнения работ – от 20 (двадцати) рабочих дней.

Сроки выполнения работ зависят от площади района интереса, масштаба и вида создаваемой продукции, наличия архивных материалов ДЗЗ, дополнительных и справочных материалов.

Как разместить заказ:

  1. ШАГ №1: Оставьте заявку на сайте с указанием:
    • Территория картографирования (координаты, название района, области, shp-файл и т. п.);
    • требования к ЦТК (масштаб, создание-обновление);
    • требования к данным ДЗЗ, наличие исходного картматериала, дополнительных и справочных данных;
    • сроки исполнения работ
  2. ШАГ №2: Согласование технического задания и стоимости:
    • согласование требований к исходным материалам ДЗЗ;
    • согласование технологии выполнения работ, требований к создаваемой продукции
  3. ШАГ №3: Заключаем договор и приступаем к работе

Срок начала выполнения работ по созданию ОФП для дешифрирования и векторизации от 5 рабочих дней с даты получения 100% аванса за материалы ДЗЗ.

Оплата только по безналичному расчету.

Начало дешифрирования и векторизации объектов от 3-х дней после начала создания ОФП.

Консультация

Заполните форму, и мы свяжемся с вами в течение 15 минут

* Отправляя форму, вы даете согласие на обработку персональных данных

Этапы оказания услуги

Этап № 0 (ДО заключения договора):

  • Определение цели создания цифровой топографической карты;
  • Ознакомление с районом интереса;
  • Согласование точностных характеристик продукции;
  • Предварительный подбор и оценка архивных данных ДЗЗ на соответствие требованиям;
  • Планирование новой съемки при необходимости;
  • Определение наличия картографической продукции у Заказчика, в федеральном фонде пространственных данных, для обновления, либо создания нового проекта

РЕЗУЛЬТАТ: возможность (ДА/НЕТ) оказания услуги


Этап № 1 (ДО заключения договора):

  • Согласование с заказчиком данных ДЗЗ, имеющихся в архивах оператора, или заказ новой съемки;
  • Определение технологии работ и согласование с заказчиком методики выполнения и сроков;
  • Согласование с заказчиком проекции, системы координат и высот создаваемого (обновляемого) проекта;
  • Согласование с заказчиком объема дополнительных данных, которые должны быть включены в создаваемый проект;
  • Согласование с заказчиком Технического задания на весь объем работ;
  • Определение трудозатрат, затрат на материалы ДЗЗ, дополнительные и справочные данные, согласование сроков поставки и полной стоимости работ.

РЕЗУЛЬТАТ: заключенный договор


Этап № 2 (исполнение договора):

  1. Получение авансирования (100% предоплата за закупку материалов ДЗЗ);
  2. Заказ материалов ДЗЗ (выполнение новой съемки), заказ в фондах имеющихся в наличии данных, сбор и анализ дополнительных и справочных материалов;
  3. Подготовка, согласование и утверждение у Заказчика редакционно-технических указаний по созданию (обновлению) цифровой топографической карты;
  4. Создание планово-высотного обоснования аэрокосмической съемки;
  5. Входной контроль материалов ДЗЗ;
  6. Создание цифровых ортофотопланов, необходимых для создания (обновления) цифровой топографической карты;
  7. Дешифрирование ортофотопланов (тематическая обработка ДДЗ), векторизация объектов местности для создания цифровой топографической карты;
  8. Выполнение визуального и автоматизированного контроля созданной продукции;
  9. Выгрузка созданного (обновленного) проекта в требуемые форматы, проекцию и систему координат;
  10. Написание технического отчета.

Результат оказания услуги

  • Картографическая продукция (ЦТК) в форматах, проекции, системе координат и высот, оговоренных в Техническом задании;
  • Материалы ДЗЗ в виде цифровых ортофотопланов и исходных снимков;
  • Комплект дополнительных и справочных материалов, использованных в работе;
  • Редакционно-технические указания;
  • Технический отчет о выполненной работе

Способы передачи:

  • Электронный носитель
  • FTP сервер
  • Бумажный носитель (для текстовых материалов)

Работа также выполняется в соответствии с требованиями нормативно-технической документации по обеспечению режима секретности в РФ.

При заказе цифровой картографической основы на район производственной деятельности в нескольких масштабах, самый крупный масштаб используется для создания более мелких масштабов.

Цифровая картографическая основа предоставляется Заказчику в электронном виде в заданном формате согласно классификатору и Принципам классификации компании Заказчика.

При создании и обновлении цифровой картографической основы любого масштаба выполняется разгрузка объектового состава до состояния для открытого пользования.

Пример топографической карты масштаба 1:10000

Рис. Пример топографической карты масштаба 1:10000

Требования к исходным данным

Для качественного выполнения предварительных работ необходимо предоставить:

  • координаты района картографирования (в любом удобном виде)
  • масштаб и вид создаваемой (обновляемой) цифровой топографической карты, формат представления, в какой разграфке предоставить данные (по номенклатурным листам или в рамках территории картографирования), проекция, система координат и высот;
  • наличие исходных картматериалов, дополнительных и справочных данных;
  • наличие списков координат опорных точек для фотограмметрической обработки материалов ДЗЗ;
  • требования к объектовому составу, семантической информации создаваемой (обновляемой) цифровой топографической карты;
  • необходимость разработки и согласования Редакционно-технических указаний по созданию (обновлению) продукции.

Наименование требований

Значения требований для масштабов



1:2000

1:5000

1:10000

1:25000

1:50000

Допустимое разрешение на местности Lм, (пространственное разрешение снимков) м

0,1

0,25

0,5

1,25

2,5

Если нет возможности предоставить указанные сведения, необходимо предоставить информацию для каких целей необходимы цифровые топографические карты, какие виды работ планируется выполнять с использованием ЦТК. Специалисты «ГЕО «ИННОТЕР» проанализируют информацию и подготовят оптимальное предложение по созданию (обновлению) цифровых топографических карт.

Сопутствующие услуги

Космический мониторинг территории
Узнать цену
Фотограмметрические работы
Узнать цену
Заказ космической съемки
Узнать цену
Картографические работы
Узнать цену
Создание ортофотопланов
Узнать цену
Составление тематических и специальных карт, планов
Узнать цену

Заказчики

Роснефть
Газпром
Газпром нефть
Лукойл
Транснефть

Часто задаваемые вопросы

  • территория интереса (местоположение / координаты объекта в любом удобном виде, и площадь объекта);
  • конкретная задача, которую нужно решить с применением цифровой топографической карты
В качестве основного материала для создания (обновления) проекта данных используются имеющиеся в архивах у операторов космических аппаратов материалы ДЗЗ на самую актуальную дату, либо заказывается новая космическая съемка или аэрофтосъемка. Кроме того, при создании (обновлении) проекта данных используются дополнительные и справочные материалы в виде различных географических описаний, карт и атласов боле крупного (мелкого) масштаба, справочников, а также данных, имеющихся у Заказчика. В случае обновления проекта данных может быть использована картографическая продукция, имеющаяся в фондах ЦГКиПД или картографическая продукция, предоставленная Заказчиком.
  • Опознавание на местности и определение координат и высот планово-высотных опознаков и контрольных точек с использованием ГНСС-приемников.
  • Создание цифровой модели рельефа земной поверхности.
  • Создание цифровых ортофотопланов масштаба 1:5000.
  • Полевое дешифрирование по цифровым ортофотопланам.

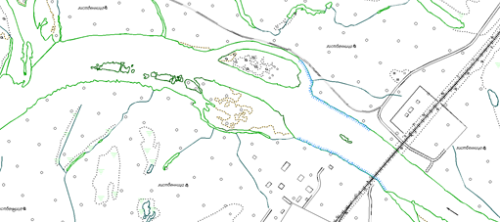

  • Создание цифровой картографической основы масштаба 1: 5 000, с сечением рельефа сплошными горизонталями через 1 метр.
Работа также выполняется в соответствии с требованиями нормативно-технической документации по обеспечению режима секретности в РФ.
  • Выполнение цифровой аэрофотосъемка и воздушного лазерного сканирования
  • Создание геодезической сети базовых станций ГНСС и опознавательных знаков с использованием спутниковой геодезической двухчастотной аппаратуры.
  • Изготовление цифровой модели рельефа по данным облака лазерных отражений.
  • Создания цифровых ортофотопланов с разрешением до 0,10 метр.
  • Полевое дешифрирование объектов инфраструктуры на всей площади аэрофотосъемки.
  • Создание цифровой картографической основы масштаба 1:5000 с высотой сечения рельефа горизонталями 1,0 метр.
Работа также выполняется в соответствии с требованиями нормативно-технической документации по обеспечению режима секретности в РФ.
Выполняется по материалам космической съемки с разрешением на местности не хуже 1 метра.
При этом фотограмметрические и картографические работы включают:
  • cоздание планово-высотного обоснования космической съемки;
  • построение цифровой модели рельефа;
  • внешнее ориентирование и ортотрансформирование космических снимков;
  • камеральное создание цифровых карт масштаба 1:25000 по ортофотопланам.
Регламентом составления проектных документов на разработку нефтяных и газонефтяных месторождений, а также выполнение инженерно-геодезических изысканий на всех этапах обустройства месторождений предусматривается создание и обновление топографических и инженерно-топографических карт и, в частности, топографических карт (планов) с нанесенными существующими и проектируемыми объектами обустройства в масштабе 1:10000 – 1:25000.
  • Материалы государственного картографо-геодезического фонда РФ.
  • Данные исполнительных и контрольных геодезических съемок инженерных коммуникаций и сооружений.
  • Материалы проектирования объектов обустройства месторождений.
  • Материалы космической съемки оптико-электронной аппаратурой видимого и ИК-диапазонов спектра сверхвысокого разрешения (0,3–1,0 м).
