Мониторинг смещений и деформации земной поверхности и сооружений осуществляется путем выполнения интерферометрической обработки многопроходных радарных снимков одной и той же территории, выполненных с одинаковыми техническими параметрами и геометрией съемки.

Радарная интерферометрия позволяет выявлять смещения земной поверхности и объектов, расположенных на ней, с сантиметровой точностью (для земной поверхности) и нескольких миллиметров (для зданий и сооружений), используя в качестве исходных данных космические снимки, полученные в радиолокационном диапазоне.

Геодезический мониторинг направлен на обнаружение деформационных изменений, определение причин их возникновения, а также прогноз изменения и развития;

Для чего нужен мониторинг смещений и деформаций земной поверхности и сооружений

Для выявления и оценки смещений земной поверхности над районами подземной добычи полезных ископаемых, картирования деформации бортов и уступов карьеров или выявления деформации сооружений не обязательно использовать дорогостоящий GPS-мониторинг. Метод радарной интерферометрии позволяет добиться миллиметровой точности измерений на обширных площадях, сопоставимой с точностью GPS-мониторинга, не задействуя при этом дорогостоящую полевую инфраструктуру.

Метод радарной интерферометрии незаменим для:

  • своевременного выявления сдвигов земной поверхности над районами подземной добычи полезных ископаемых;
  • картирования деформаций бортов и уступов карьеров;
  • мониторинга природных и техногенных смещений и деформаций зданий и сооружений;
  • для мониторинга критических промышленных сооружений, трубопроводов, авто- и железных дорог и других объектов.
Работник

Цели и задачи мониторинга смещений и деформаций земной поверхности и сооружений

Геодезический мониторинг. Мониторинг деформации земной поверхности по космическим радарным данным позволяет обеспечить решение следующих задач:

  • Мониторинг деформации и смещения земной поверхности на месторождениях полезных ископаемых;
  • Наблюдение за деформациями сооружений в городах;
  • Мониторинг критических промышленных объектов;
  • Мониторинт трубопроводов;
  • Мониторинг авто- и железных дорог и других объектов.

Мониторинг деформационных процессов земной поверхности проводится с целью:

  • Выполнение требований законодательства РФ области обеспечения промышленной безопасности и охраны недр;
  • Прогнозирование масштабов возможных деформаций земной поверхности;
  • Выявление влияния эксплуатации месторождения на вертикальные и горизонтальные перемещения земной коры.

Цены на оказание услуги

Консультация бесплатно
Подбор снимков, предварительный анализ, составление технического задания  бесплатно
Заказ радарных снимков  Стоимость материалов ДЗЗ рассчитывается индивидуально для каждого заказа и может варьироваться:
- применение бесплатных космических снимков
- и/или применение коммерческих космических снимков (минимальная стоимость от 1000 USD за сцену (минимум 5 сцен)) *
Работа технических специалистов и эксперта(ов)  От 1 000 000 руб.
ИТОГО СТОИМОСТЬ От 1 000 000 руб.

* - если Заказчик не предоставляет свои материалы, либо невозможно применить бесплатные снимки

Стоимость зависит от:

  • площади участка интереса (район работ);
  • типа съемки – архивная / новая, бесплатные снимки / платные;
  • количества снимков;
  • качественных характеристик снимков;
  • сложности рельефа местности;
  • сезонности работ;
  • размера аванса;
  • требуется ли закупать материалы, или их предоставляет Заказчик;
  • и др.

Стоимость выполнения рассчитывается в индивидуальном порядке с учетом конкретного ТЗ.

После получения описания задачи, мы рассчитываем стоимость и отправляем вам коммерческое предложение.

Срок выполнения

Сроки выполнения работ от 20 рабочих дней с даты получения аванса и рассчитываются индивидуально для каждого заказчика.

Сроки выполнения работ зависят от:

  • общей площади территории интереса;
  • наличия архивных материалов ДЗЗ, необходимости выполнения новой съемки;
  • требований к материалам ДЗЗ, конечному продукту.

Сроки оказания услуги зависят от сложности выполнения работ и рассчитывается индивидуально для каждого заказчика.

Как разместить заказ:

  1. ШАГ №1: Оставьте заявку на сайте с указанием:
    • местоположение объекта исследования (координаты);
    • вопросы;
    • даты, на которые нужно провести анализ.
  2. ШАГ №2: Согласование технического задания и стоимости:
    • исследование от 1 000 000 RUB;
    • снимки оплачиваются отдельно (один радарный снимок от 1000 USD).
  3. ШАГ №3:Заключаем договор и приступаем к работе:
    • Срок от 20 рабочих дней с даты получения аванса - оплата только по безналичному расчету

Нужна консультация?

Оставьте заявку, и мы с вами свяжемся.

Нажимая кнопку «Отправить», я даю свое согласие на обработку моих персональных данных, в соответствии с Федеральным законом от 27.07.2006 года №152-ФЗ «О персональных данных», на условиях и для целей, определенных в Согласии на обработку персональных данных.

Этапы оказания услуги

Этап № 0 (ДО заключения договора):

  • Получение и согласование данных от Заказчика. Необходимо согласовать задачу, требующую решения, размер, характер местности и требования к созданию продукции, чтобы рассчитать стоимость и сроки выполнения работ.

РЕЗУЛЬТАТ: возможность (ДА/НЕТ) оказания услуги

Этап № 1 (ДО заключения договора):

  • Согласование технического задания
  • Планирование съемки. Рассчитывается наилучшая геометрия съёмки и производится последовательная серия радиолокационных снимков заданного участка мониторинга. При этом период мониторинга может составлять от пары снимков (дифференциальная интерферометрия D-inSAR) нескольких месяцев и даже лет (интерферометрия по методу постоянных отражателей).
  • Итоговое определение трудозатрат и затрат на материалы, согласование сроков и стоимости

РЕЗУЛЬТАТ: заключенный договор

Этап № 2 (исполнение договора):

  • Выполнение радарной съемки, предварительная обработка и поставка данных дистанционного зондирования с радарных спутников на участки Заказчика.
  • Обработка материалов с целью построения моделей вертикальных и горизонтальных (в направлении запад-восток) смещений земной поверхности, а также объектов и сооружений методом радиолокационной дифференциальной интерферометрии на участки интереса Заказчика.

РЕЗУЛЬТАТ: Передача материалов Заказчику.

Результат оказания услуги

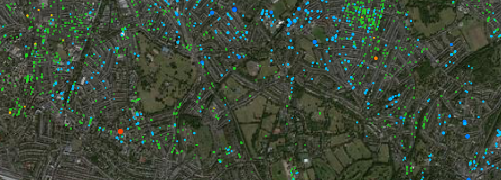

Заказчик получает карту смещений земной поверхности, на которой в наглядном и числовом виде отображаются смещения земной поверхности и сооружений по состоянию на каждую дату съемки, сопровождаемые техническим отчетом. Дополнительно могут быть рассчитаны карты смещений по каждому из направлений (в т.ч. горизонтальная компонента), и технический отчет.

  • Цифровые модели вертикальных и горизонтальных смещений земной поверхности, а также объектов и сооружений, произошедших за период выполнения космических радарных съемок на участки территории Заказчика;
  • Результаты интерферометрической обработки съемок с радарных спутников по созданию моделей смещений земной поверхности, а также объектов и сооружений, произошедших за период выполнения этих съемок.
  • Предложения по организации целевого регулярного космического радарного мониторинга смещений земной поверхности участков территории Заказчика, а также объектов и сооружений, методом радиолокационной дифференциальной интерферометрии.

Карты предоставляются в форматах pdf, GeoTIFF и в изолиниях (формат shp).

Возможности использования результатов

  • Дополнение и верификация традиционных технологий геодинамического мониторинга и геодезического мониторинга;
  • Мониторинг рисков и контроль протяженных объектов (мосты, трубопроводы, надводные переходы и т.д.);
  • Калибровка моделей месторождений;
  • Контроль подземных хранилищ газа;
  • Обеспечение безопасности добычи полезных ископаемых;
  • Оценка стабильности объектов инфраструктуры;
  • Оценка территории при проектировании новых объектов, в том числе с использованием архивных космических снимков;
  • Контроль влияния строительства новых объектов на существующую инфраструктуру;
  • и др.

Требования к исходным данным

Точные географические координаты объекта в нужной системе координат (специалисты ООО «ГЕО ИННОТЕР» доуточнят координаты, переданные в любой удобной форме Заказчиком).

Набор разновременных снимков (не менее 12 в зависимости от задачи)

Программное обеспечение:

  • ГИС – QGIS, ArcGIS, и др.
  • Обработка – ERDAS, ENVI SARscape, SNAP, др.

Сопутствующие услуги

Космический мониторинг территории
Космический мониторинг территории
Узнать цену
Судебная экспертиза
Судебная экспертиза
Узнать цену
Составление тематических и специальных карт, планов
Составление тематических и специальных карт, планов
Узнать цену
Экологический мониторинг (экомониторинг)
Экологический мониторинг (экомониторинг)
Узнать цену
Зазуляк Евгений Леонидович
Статью проверил эксперт
Зазуляк Евгений Леонидович
Инженер, опыт работы 28 лет, Образование – Московский топографический политехнический техникум, Санкт-Петербургское высшее военно-топографическое командное училище имени генерала армии А.И. Антонова, Военно-инженерный университет имени В.В. Куйбышева.

Заказчики

Часто задаваемые вопросы

Сейсмический мониторинг дает информацию, являющуюся краткосрочным предвестником наступающей деформации горных пород на локальных участках. Космический мониторинг даёт информацию в долгосрочном времени о процессах, протекающих как в локальных участках наблюдения, так и на большой площади. Таким образом, данные методы не исключают, а дополняют друг друга.
Основное преимущество состоит в возможности охвата при космическом мониторинге значительных площадей. На средних и крупных месторождениях, проложены геодезичесие линии большой протяженности с тысячами реперов. Как правило, съёмка по ним осуществляется один-два раз в год на каждой точке, где заложен репер. Таким образом, информация о смещениях доступна с интервалом раз в год или враз в погода. За это время вне ведения Заказчика может развиться деформация. Космический радарный мониторинг позволяет проводить оценку участка ежемесячно.
Основными данными, извлекаемыми в результате радарной съемки, являются амплитуда и фаза. Повторная радарная съемка позволяет определить разность фаз, обусловленную, например, смещением земной поверхности. Такие сдвиги могут быть идентифицированы при обработке данных радарной съемки в специализированных программных продуктах по различным методикам. Принципиальное преимущество радарной интерферометрии перед другими методами мониторинга вертикальных и латеральных деформаций заключается в прямом замере различий в рельефе, произошедших за период между двумя (тремя, пятью) съемками. Получаемый в результате интерферометрической обработки файл сдвижения, как правило, показывает интегральную картину смещений.

На сегодняшний день не существует ни одного метода, позволяющего гарантированно предсказать обрушение земной поверхности. Существуют критерии наступления катастрофы, ряд из которых (скорость смещений земной поверхности, ее пространственный градиент, ускорение смещений) можно оценивать по данным космических радарных съемок. В комплексе с другими методами (повторное нивелирование, спутниковая геодезия, сейсмо-мониторинг) радарные съемки позволяют получать комплексную и системную информацию о происходящих смещениях земной поверхности, оценивая указанные критерии и пространственно выявляя опасные участки.

Увеличивается число спутников, качество и разнообразие получаемых данных, совершенствуются технические характеристики съемочных систем и методики обработки получаемых данных, постоянно обновляется и разрабатывается новое программное обеспечение для обработки данных с радиолокационных спутников ДЗЗ.
Геодезический мониторинг - система постоянных и/или непрерывных наблюдений, анализа и прогноза современного геодинамического состояния геологической среды, проводимая в рамках заданного регламента в пределах рассматриваемой природно-технической системы.

Геодезический требуется:

  • при возведении, реконструкции, реставрации зданий, сооружений;
  • при использовании производственных, гидро- или энерготехнических объектов;
  • при вмешательстве в гео- или гидрологические режимы на участке.

Геодезический мониторинг проводится при строительстве нового сооружения или реставрации существующего неизбежны осадка, деформация, крен. Допустимые их показатели приведены в СНиПах, ГОСТах, строительных правилах, нормативах. Эти показатели нельзя превышать. Задача геомониторинга – отслеживать эти величины и не допускать их превышения.

Геодезический производят в течение года после окончания строительных, реконструкционных работ. При проведении наблюдений отслеживают такие процессы:

  • осадки – смещение по вертикали;
  • сдвиги – перемещения по горизонтали;
  • крены – отклонения от вертикали.

Это позволяет предупредить деформации и вызванные ими обрушения, иные неблагоприятные случаи. Если изменения не стабилизируются, мониторинг продлевают, производят по истечении года.

Частота зависит от циклов СМР (строительно-монтажных работ). После окончания строительных работ на объекте мониторинг проводится как правило до момента стабилизации осадок. Циклы проведения геодезического мониторинга как правило проходят один раз в календарный месяц, при интенсивном росте осадок частота циклов может быть увеличена до 3 раз в месяц (и более)
Цель геодезического мониторинга – получение данных о критических отклонениях зданий и сооружений от заданных в проекте, с определением временного отрезка возникновения этих изменений.

Геодезический мониторинг зданий — периодическая проверка на деформации, которая проводится геодезическими методами, путем обследования и расчетов, при строительстве зданий и сооружений.
  • Регулярный контроль (мониторинг) за современным природно-техногенным геодинамическим состоянием недр на территории месторождений с использованием современной высокотехнологичной аппаратуры и эффективной методики измерений.
  • Выявление закономерностей возникновения и пространственно-временного развития различных форм проявления природно-техногенной геодинамики недр, т.е. установление природы и механизма связей между этими проявлениями и пространственно-временным изменением параметров разработки месторождения. Выполнять и систематически обновлять геодинамическое районирование территории месторождений (с необходимой редакцией по мере получения новой геодинамической информации) с выделением потенциальных участков повышенного геодинамического риска на территории месторождения.
  • Обоснование рекомендаций по оптимизации перспективного размещения систем и объектов обустройства на территории месторождения, что позволит избежать возникновения возможных аварийных ситуаций, связанных с геодинамическим фактором.
  • Систематически составлять информационные и годовые комплексные отчеты с необходимыми пакетами приложений, рекомендациями и программами на последующие циклы мониторинга.
Методы дистанционного зондирования территории месторождения из космоса (InSAR) позволяет с достаточно высокой надежностью осуществить:
  • количественную оценку степени современной активности разломов на территории разрабатываемого месторождения углеводородов и на смежных с ним участках и изменение активности разломов во времени;
  • контроль за возможными просадками земной поверхности, связанными с разработкой месторождения (отбор флюидов, снижение пластового давления) на ранних стадиях их развития;
  • выявление локальных вариации силы тяжести отражающие деформационные процессы и флюидодинамики геологической среды, которые происходят в интервалах геологического разреза – это возможное сжатие (уплотнение) пород-коллекторов за счет отбора углеводородов, изменение во времени пластового давления и баланса отбор-закачка жидкости;
  • выделение локальных участков с аномальными деформационными процессами и оценку параметров источников локальных аномальных движений;
  • разработку возможных прогностических признаков опасных геодинамических процессов;
  • прогнозирование участков повышенного геодинамического риска на территории месторождения.
