ГЕО «Иннотер» готова выполнить работу по созданию цифровой модели рельефа (ЦМР) в формате «под ключ», а также подобрать и поставить готовые коммерческие цифровые модели рельефа (ЦМР) на любую территорию в мире.

Цифровая модель рельефа (Digital Elevation Model) (DEM) – это трехмерное отображение земной поверхности, представленное в виде массива точек с определяемой высотой. Цифровая модель рельефа (ЦМР) содержит информацию о высоте только истинного рельефа, без учета растительности, зданий и других антропогенных объектов.

Цифровые модели рельефа (ЦМР) — это вид трехмерных математических моделей, содержащих информацию о высотных отметках земной поверхности.

В отличие от ЦМР, Цифровые модели поверхности (ЦМП) описывают все неровности земной поверхности, включая растительность и антропогенные объекты.


Для чего нужно

С помощью новой технологии географических информационных систем (ГИС), в отличие от аналога - обычных "бумажных" карт, возможно обработать полученные цифровые данные и создать максимально приближенную к действительности пространственную трёхмерную модель или по-другому цифровую модель рельефа.

Цифровая модель рельефа необходима для получения максимально детальной информации о рельефе местности на любой территории, в т.ч. при создании цифровых топографических карт и планов различного масштаба, проведении маркшейдерских работ, инженерных изысканий, исследований геологов, биологов, географов, и др.

Работник

Цели и задачи цифровых моделей рельефа:

Для построения ЦМР применяют множество высотных пикетов – точек с известной геодезической координатной привязкой. При этом, создание цифровой модели осуществляется только по точкам, классифицируемым как точки рельефа земли. Для определения каждой высоты используют правило интерполяции высот, обеспечивающее получение детальную цифровую модель рельефа с различным расположением пикетов высоты.

Цель цифровой модели рельефа – получение информации о рельефе с заданной точностью и детальностью на заданный участок местности для использования при решении следующих задач:

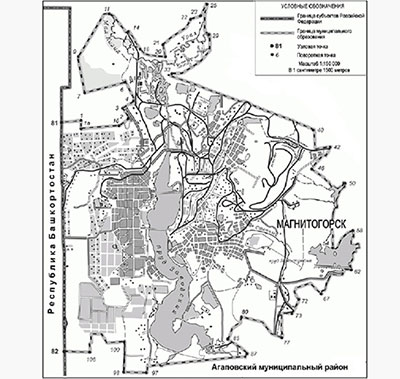

  • отображение рельефа при создании и обновлении цифровых топографических карт и планов различных масштабов;
  • составление тематических и специальных карт, планов для специального назначения;
  • гидродинамическое моделирование затопления местности;
  • построение трехмерной геологической модели;
  • радарная (радиолокационная) интерферометрия;
  • создание навигационных карт различной степени детализации с адресной информацией;
  • создание топографических планов для проектирования и строительства самых разнообразных объектов, а также подземных и наземных сооружений, и соответственно для иных работ при строительстве;
  • прогнозирование ландшафтных процессов;
  • территориальное планирование;
  • строительство автомобильных дорог, магистралей и развязок;
  • природоохранительные задачи (в т ч моделирование экологических ситуаций);
  • изучение и количественная оценка современного состояния природной среды;
  • выполнение землеустроительных и кадастровых работ;
  • создание цифровых моделей местности для планирования и развития телекоммуникационных сетей;
  • определение уровень залегания грунтовых вод.



Преимущества использования данных ДЗЗ

В настоящее время запущено большое количество космических аппаратов (КА) для получения снимков высокого и сверхвысокого разрешения, разработаны технические и программные средства, которые компания ГЕО «Иннотер» использует для создания ЦМР. Данные со спутников получают более оперативно, т. к. они уже могут быть в архиве оператора. Так же используются аэроснимки, полученные с борта самолета или БПЛА. ЦМР, полученные в результате стереофотограмметрической обработки космических снимков и аэрофотоснимков, обладают высокой точностью и информативностью.

Цены на оказание услуги

Заказ готовых коммерческих цифровых моделей рельефа, созданных по космическим снимкам:

Консультация бесплатно

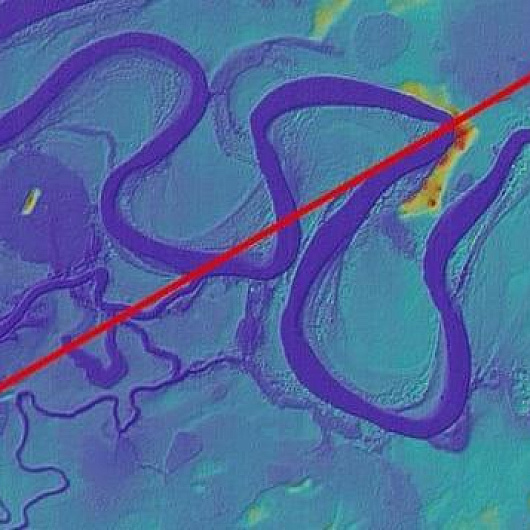

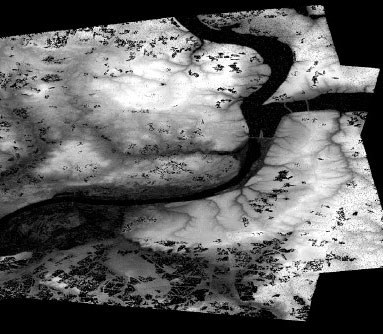

Заказ готовых ЦМР (AW3D, WorldDEM, Maxar 3D, NextMAP, VRICON, TanDEM-X, и др.)

  • размер ячейки от 1 м;
  • вертикальная точность до 1,6 м (по СКО);

точностью до 1 м (по СКО).

Минимальная площадь от 25 км2 Стоимость от 2 500 USD
Сроки исполнения От 5 рабочих дней

Создание ЦМР:

Консультация бесплатно
Побор снимков, предварительный анализ бесплатно
Заказ снимков от 8 до 200 USD за 1 км2 в зависимости от съемки (архивная-новая, моно-стерео, разрешение)*
Стереообработка материалов ДЗЗ От 8 USD за 1 км2
Создание ЦМР От 8 USD за 1 км2 рассчитывается индивидуально под каждый конкретный заказ и зависит от количества обрабатываемых данных ДЗЗ и наличия(отсутствия) опорных точек
Сроки исполнения От 5 рабочих дней (зависит от объема, категории сложности, наличия архивной съемки)

Цена ЦМР зависит от стоимости заказываемых снимков и сложности выполнения работ (от количества снимков на территорию интереса, от наличия опорных точек, от категории сложности района работ) и рассчитывается индивидуально для каждого заказчика.

Стоимость выполнения рассчитывается в индивидуальном порядке с учетом конкретного ТЗ.

После получения описания задачи, мы рассчитываем стоимость и отправляем вам коммерческое предложение.

Срок выполнения

Согласование технического задания: от 1 до 5 дней*
Заключение договора: от 1 до 5 дней
Исполнение договора: от 5 дней **
ИТОГО СРОК: от 6 дней*

* рабочих дней
** с даты получения 100% аванса

Сроки выполнения работ зависят от общей площади, количества обрабатываемых материалов ДЗЗ и их вида и рассчитывается индивидуально для каждого заказчика.

Как разместить заказ:

  1. ШАГ №1: Оставьте заявку на сайте с указанием:
    • место положение объекта интереса (координаты, название района, области, shp-файл и т п);
    • задачу, для которой требуется ЦМР и/или требования к вертикальной точность ЦМР, пространственному разрешению ЦМР? (период, за который могут быть использованы архивные данные или требуется выполнение новой съемки).
  2. ШАГ №2: Согласование технического задания и стоимости:
    • создание ЦМР – цена обговаривается в каждом конкретном случае;
    • снимки оплачиваются отдельно (от 8 до 200 USD за 1 км2 в зависимости от съемки (архивная-новая, моно-стерео, разрешение);
    • готовая ЦМР поставляется площадью не менее 25км2.
  3. ШАГ №3: Заключаем договор и приступаем к работе:
    • Срок от 5 рабочих дней с даты получения 100% аванса за материалы ДЗЗ - оплата только по безналичному расчету. Остальная оплата после выполнения работ;
    • В случае заказа готовой ЦМР, размер аванса 100%.

Работаем с физическими и юридическими лицами, Индивидуальными предпринимателями, органами государственной и муниципальной власти, иностранными заказчиками и пр.).

Консультация

Заполните форму, и мы свяжемся с вами в течение 15 минут

* Отправляя форму, вы даете согласие на обработку персональных данных

Этапы оказания услуги

Этап № 0 (ДО заключения договора):

  • Определение цели создания цифровой модели рельефа;
  • Ознакомление с районом интереса (размер и характер местности);
  • Согласование точностных характеристик продукции;
  • Предварительный подбор и проверка архивных снимков на соответствие требованиям к созданию продукции;
  • Планирование новой съемки (при необходимости);
  • Проверка наличия в базах операторов и партнеров готовых коммерческих ЦМР;

РЕЗУЛЬТАТ: возможность (ДА/НЕТ) оказания услуги



Этап № 1 (ДО заключения договора):

  • В случае наличия готовых коммерческих ЦМР, согласование сроков и стоимости выполнения заказа;
  • В случае необходимости создания ЦМР:
    • Согласование с заказчиком данных ДЗЗ имеющихся в архивах операторов;
    • Согласование с заказчиком типов данных ДЗЗ (космические снимки, аэрофото (АФС), съемка с БПЛА/дронов, воздушно лазерное сканирование (ВЛС), которые будут использоваться для создания продукции;
    • Согласование с заказчиком (при необходимости) требований к точности опоры, и прочих требований;
    • Согласование требований к системе координат и проекции готовой продукции;
    • Итоговое определение трудозатрат и затрат на материалы, согласование сроков поставки и стоимости

РЕЗУЛЬТАТ: заключенный договор



Этап № 2 (Исполнение договора):

В случае наличия в базах операторов и партнеров готовых коммерческих ЦМР, удовлетворяющих целям и задачам Заказчика, поставки осуществляться по стандартному механизму исполнения заказа.

В случае необходимости создания ЦМР:

  1. Сбор и предварительная обработка исходных материалов – в зависимости от требуемой точности и цели использования ЦМР производится подбор и получение исходных данных ДЗЗ, опорных точек и картматериалов; выполняется первичная обработка снимков, включая в устранение дефектов изображения, радиометрическую, геометрическая и атмосферную коррекцию снимков.
  2. Техническое проектирование процессов обработки.
  3. Фотограмметрическая обработка исходных данных.
  4. Создание ЦМР с требуемой Заказчику точностью, виде и формате.

Результат оказания услуги

В результате заказчик получает цифровую модель рельефа заданного вида. Наиболее распространенные способы цифрового представления рельефа имеют вид:

  • регулярной матрицы (регулярная или матричная модель) высот земной поверхности (представление на регулярной сетке квадратов, прямоугольников или треугольников, когда в ее узлах заданы значения высоты).
  • нерегулярной, так называемой TIN-модели (TIN − Triangulated Irregular Network), включающей некоторую совокупность точек с высотными отметками, по которым проведена триангуляция с учетом линий разрыва непрерывности.
  • векторных линий (горизонталей или иных изолиний с равным или неравным шагом); сети (матрица высот).

ЦМР может быть предоставлена в форматах:

  • GeoTIFF, Arc/Info ASCII Grid (ASC), Band interlieved (BIL), XYZ или в виде тайлов в формате Sputnik KMZ
  • ЦМР в виде TIN модели может быть предоставлена в форматах: Wavefront OBJ, 3DS, VRML, COLLADA, Stanford PLY, STL models, Autodesk FBX, AutoCAD DXF, Google Earth KMZ, U3D Universal 3D, Adobe PDF.
  • Горизонтали (изогипсы) предоставляются в форматах: AutoCAD DXF, ArcGIS SHP, Google KML нерегулярной сетки.

Сопутствующие услуги

Космический мониторинг территории
Узнать цену
Фотограмметрические работы
Узнать цену
Картографические работы
Узнать цену
Создание ортофотопланов
Узнать цену
Топографический план. Создание топографических планов участка
Узнать цену
Дешифрирование данных дистанционного зондирования Земли (ДЗЗ)
Узнать цену
Лавров Виктор Николаевич
Статью проверил эксперт
Лавров Виктор Николаевич
Аэрофотогеодезист, опыт работы 58 лет, Образование – Московский Институт Геодезии Аэросъемки и Картографии (МИИГАиК)

Заказчики

Роснефть
Газпром
Газпром нефть
Лукойл
Транснефть

Часто задаваемые вопросы

Даже самые недоступные обширные территории Земли теперь можно просматривать и преобразовывать в модель с помощью применения беспилотных летательных аппаратов. Различные типы радаров, видеокамер и других инструментов могут  использоваться на дронах в целях сбора требуемых данных.
DEM - цифровая карта рельефа, то есть представление поверхности Земли. В отличие от DSM, цифровая модель местности (DTM) представляет собой голую поверхность земли без каких-либо объектов, таких как растения и здания.
DTM - набор методов, используемых для получения или представления матрицы высот.
Создаваемая с помощью современного программного обеспечения и оборудования, цифровая модель рельефа (ЦМР) – высокоточный метод производства картографических карт, либо растровых образцов земной поверхности, образованной группой координат и дискретными числами, определяющими местонахождение зданий, природных и других объектов, в том числе низин, рек, возвышенностей и прочего, без учета растительности на местности.

Информация о рельефе конкретного участка получают не только методом натуральных измерений, но и дистанционным зондированием с привлечением беспилотников, которые позволяют создавать разные формы поставленных заданий:

  • с нерегулярным размещением точек по локальным координатам, центру территории, структурным линиям, профилям рельефа;

  • с регулярным представлением высотных пикетов на треугольных, прямоугольных и других сетках;

  • с изолинейным заданием, с точками расположенными на изолиниях с учетом сложности рисунка или равномерно.

В Соединенных Штатах имеется другое определение цифровых моделей рельефа - это векторный набор данных, состоящий из регулярно расположенных точек и природных элементов, таких как гребни и линии разрыва. Она дополняет матрицу высот, включая линейные характеристики поверхности земли.

ЦМР - это чистая растровая сетка, привязанная к вертикальной системе координат.

  • для вычисления уклонов и экспозиции склонов, а также других геометрических параметров рельефа местности, что очень важно не только при строительстве дорог и различного рода трубопроводов, но и для правильного планирования засева полей в сельском хозяйстве и некоторых других отраслях;
  • для анализа видимости с целью прокладки сетей коммуникации, решения военных задач или в других отраслях;
  • а также для анализа освещённости территории и ветрового режима;
  • для ортокоррекции изображений;
  • для проведения проектно-изыскательных работ и мониторинга динамики рельефа;
  • для мониторинга и прогнозирования геологических и гидрологических процессов;
  • для создания модели возможного затопления;
  • мониторинг экзогенных процессов путем сравнения нескольких ЦМР
  • Проектирование зданий и сооружений. Учитываются не только координаты тех или иных точек, но и характеристики строительной площадки.
Максимально точное отображение рельефа позволяет снизить риски при решении различных задач, разработать меры для безопасного использования земель.

Основным недостатком такой модели рельефа является то, что расположение точек на местности получается неоптимальным, поскольку на некоторых участках нужна большая точность и соответственно большее количество точек, на прочих наоборот имеющееся количество точек излишне
  • наземные исследования;
  • бортовой фотограмметрический сбор информации;
  • существующие картографические съемки, например, топографические карты;
  • воздушное лазерное сканирование;
  • стереоскопические или радиолокационные спутниковые снимки
Эти методы сбора матрицы сравнивают, рассматривая четыре аспекта:
  • цена;
  • точность;
  • плотность отбора проб;
  • требования к предварительной обработке.
Традиционно подобная информация собиралась геодезистами из наземных съемок с последующей полуавтоматической оцифровкой стереоплоттерами. Это самый точный, но и самый дорогой метод сбора данных.

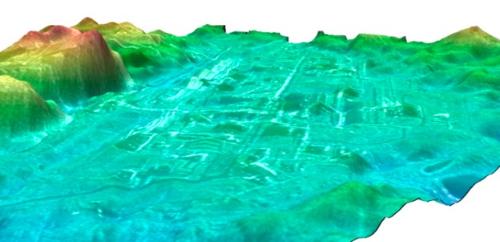

Вторым высокоэффективным современным методом является бортовая и космическая интерферометрическая радиолокационная система, которую применяют для точного получения данных как о земном покрове, так и о местности.
В настоящее время аэрофотосъемка с БПЛА является наиболее простым и дешевым способом проведения крупномасштабных измерений на больших территориях, съемки в целях построения ортофотопланов местности и цифровых моделей местности (ЦММ). В процессе обработки данных плотного облака точек инженеры-геодезисты набирают высотные отметки рельефа, создавая таким образом цифровую модель рельефа. ЦМР не включает в себя сведения о высотных отметках растительности, сооружений, техники на земной поверхности. Данный материал нужен проектировщикам для планирования строительства.
Существует множество программных средств для создания и обработки данных цифровых моделей рельефа: от многофункциональных ГИС, таких как ГИС «Панорама», ArcGIS, QGIS, до узконаправленных программ для визуализации и создания анимации с использованием моделей рельефа.
Трёхмерное моделирование в настоящий момент одно из самых быстроразвивающихся направлений использования ЦМР. Отличие трёхмерной модели от двумерной вполне очевидно: можно визуально оценить особенности рельефа местности, его изменчивость и прочие характеристики. Для создания трёхмерной модели некоторой местности можно воспользоваться ортоизображением, которое представляет собой космический снимок или аэрофотографию с устранёнными искажениями, в результате чего масштаб всех точек выравнивается. Подготовленное ортоизображение как бы "натягивается" на поверхность, созданную по цифровой модели рельефа. После такой обработки можно получить достаточно реалистичное 3D-изображение. Однако, такое совмещение ортоизображения и ЦМР не всегда могут точно совпадать, поскольку некоторые части рельефа могут быть видоизменены из-за наличие растительности, снега или других природных явлений. Кроме того, ортоизображение как правило содержит и тени от объектов. В итоге полученное трёхмерное изображение будет зависеть от времени года и времени суток. Для устранения таких эффектов и увеличить качество текстуры рельефа местности необходима дополнительная обработка ортоизображений: дополнительная цифровая фильтрация и ретуширование.
Преобразование растровых цифровых моделей рельефа srtm из одного формата в другой в ГИС-программе обычно не является проблемой, поэтому какой-то конкретный формат здесь не обязателен, тем более что они часто уже зафиксированы в предварительных технических условиях. В зависимости от выбранного выходного носителя выбираются разные способы отображения поверхностей местности.
В зависимости от поставленных задач при формировании ЦМР могут быть использованы профессиональные ГИС-технологии или специализированные. Как правило программный продукт ГИС-технологий предлагается в базовом варианте с возможностью подбора дополнительных надстроек согласно поставленной задачи. Базовый модуль содержит основные операции ГИС: программную поддержку устройств ввода-вывода, возможности экспорта и импорта данных и некоторые другие. Как правило разница между представленными возможностями программных продуктов, реализующих ГИС-технологии, у разных производителей не сильно отличается, поскольку технологические разработки обычно достаточно активно заимствуются ими друг у друга.
Первым пакетом программ, позволяющим моделировать рельеф с помощью регулярной модели высот, который нашёл своё применение и развитие, был пакет GRID, что в переводе с английского - решетка, сетка, сеть. Создали его в конце 1960-х гг. в Гарвардской лаборатории машинной графики и пространственного анализа (США). В этом пакете реализовали возможность множественного ввода различных слоёв растровых ячеек.

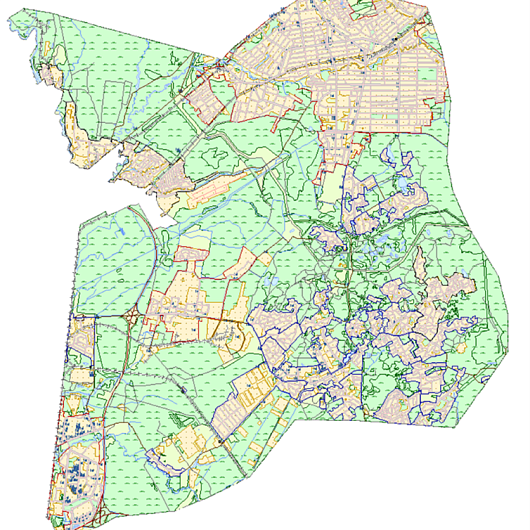

Цифровая модель местности (ЦММ) и цифровая модель рельефа (ЦМР) — это, грубо говоря, сетка, где каждый пиксель содержит в себе информацию о плановых координатах и о высоте точки поверхности, которой она соответствует.

При аэрофотосъемке местности на снимки попадает не только земная поверхность, но и растительность, здания и элементы дорог. Все эти объекты (данные) также становятся частью цифровой поверхности, восстановленной по фотоснимкам. Это как накинуть огромное одеяло на местность, зафиксировать все его изгибы и поднять — так получится цифровая модель местности, то есть комбинация рельефа и всех объектов, расположенных на нем.

Если срезать все объекты, не являющиеся земной поверхностью, и построить цифровую модель, то получится ЦМР.

В ГИС выделяются несколько основных типов данных: точки, линии, полигоны, поверхности и растры. Смешение этих данных в пределах одного слоя, как правило, недопустимо. Исключение составляют модели данных типа "сеть" (состоит из узлов, которые соединены дугами) и "покрытие" (как и сеть, состоит из узлов, которые соединены дугами; кроме того, имеются регионы, границы которых задаются дугами).
Самый быстрый и информативный способ получения быстрых пространственных данных для экспресс планирования или визуализации.

Несколько факторов играют важную роль для качества продуктов, полученных на основе матрицы: неровности местности; плотность отбора проб; метод сбора данных о высоте; разрешение сетки или размер пикселя; алгоритм интерполяции; вертикальное разрешение; алгоритм анализа местности.

Сегодня современные беспилотники способны собирать необходимые данные, анализировать их до мельчайших деталей и строить визуальный макет в короткий промежуток времени.

В электронные системы ГИС до настоящего момента еще заносят данные, которые представлены в многообразных топографических картотеках. Это делается следующим образом:

  • Сканирование. При этом процессе должно учитываться оптимальное разрешение. Оно определяется исходя из нужд ЦММ. Слишком детальная информация может не пригодиться, зато основа будет долго загружаться, а ее проработка потребует длительного времени.

  • Стыковка и наложение. Этот этап позволяет склеить все элементы будущей модели, сделать швы незаметными, дополнить имеющиеся погрешности в данных, например, если на одном источнике не было что-либо отмечено, а на втором было.

  • Векторизация. Чтобы отметить горизонтальные линии, необходимо программное обеспечение, которое сделает это в автоматическом режиме. Если самостоятельно, вручную к этому приступать, то потребуется много времени.

  • Интерполяция растрового изображения по одному из выше представленных методов. Этот момент и делает из электронной карты полноценную ЦМР.

Все большее распространение получает применение сведений с радарной топографической съемки, она же – Shuttle radar topographic mission. Информация ведется с двух шаттлов, которые вращаются вокруг Земли. Вся планета полностью, кроме океанов и самых крайних (южных и северных) широт заснята радиолокационными сенсорами.

Данных имеют некоторый срок давности, они предложены в открытом доступе с 2005 года. Вся сеть имеет трехсекундный шаг, они как раз и берутся в качестве точек для построения ЦММ. Только на территории Америки шаг составляет – 1 секунду, это обусловлено тем, что шаттл и вся программа принадлежат США.
TIN TriangulatedIrregularNetwork – это неровность, которая состоит из непрерывающих связь треугольников. Так ребро каждого элемента – это часть соседствующей фигуры. Вершины каждого пазла – точки координат с известным значением. Они соединяются не линейно, а по принципу триангуляции Делоне. Для этого через вершины проходят окружности, а ребра ставятся по соответствующим точкам пересекающихся кругов.

GRID - Дословный перевод с английского – сетка. Она действительно представляет собой сеть со значением высот. Матрица преобразует, интерполирует исходные значения, заполняя полученными результатами ячейки. Особенность системы в том, что показатели могут бесконечно преобразовываться и уточняться, в зависимости от приближения.

TGRID
Triangulatedgrid – сетка сочетает принципы двух предыдущих программ. Основное преимущество в том, что такая технология идеально подходит для описания сложных топографических карт, мест с трудным рельефом. Математические вычисления помогают предугадывать, на первый взгляд неожиданные, изменения поверхности, такие как валуны и небольшие впадины. Используется не один, а несколько методов интерполяции:
  • линейная;
  • метод обратных взвешенных расстояний;
  • кригинг;
  • сплайнинтерполяция;
  • трендинтерполяция.

Лицензии

Свидетельство-о-допуске-ТЕСТГЕОСЕРВИС-2019-1
Свидетельство о допуске испытательной лаборатории
Иннотер-Лицензия-ФСБ-2018-новая
Иннотер-Лицензия-ФСБ-2018-новая
Лицензия на осуществление геодезической и картографической деятельности
Лицензия на осуществление геодезической и картографической деятельности
Лицензия на осуществление геодезической и картографической деятельности
Лицензия на осуществление геодезической и картографической деятельности, 2 стр.
Приложение к лицензии на осуществление геодезической и картографической деятельности
Приложение к лицензии на осуществление геодезической и картографической деятельности
Сертификат соответствия системы менеджмента качества требованиям стандартов
Сертификат соответствия системы менеджмента качества требованиям стандартов
Сертификат соответствия системы менеджмента качества требованиям стандартов
Сертификат соответствия системы менеджмента качества требованиям стандартов, 2 стр.
Лицензия на производство маркшейдерских работ
Лицензия на производство маркшейдерских работ
Приложение к лицензии на производство маркшейдерских работ
Приложение к лицензии на производство маркшейдерских работ

Гарантии

Гарантируем 100% качество выполнения работ.

Преимущества сотрудничества с «ГЕО ИННОТЕР»

Компания «ГЕО Иннотер» имеет опыт создания цифровых моделей рельефа с 2000 года. Приоритетным является создание ортофотопланов на основе космических снимков с пространственным разрешением от 0,3 м для выполнения требований к масштабам 1:10 000, 1:25 000, 1:50 000 и мельче. В последние 5 лет наши специалисты также создают ортофотопланы на основе материалов аэрофотосъемки и съемки с БПЛА для масштабов 1:5 000, 1:2000, 1:1000 и крупнее.

У нас можно заказать ЦМР масштабов от 1:500 до 1:50000, изготовленные по материалам космической съемки, аэрофотосъемки и съемки с БПЛА. Гарантировано проведение работ в соответствии со СНиП, ГОСТ и СП.

Наши партнеры

21AT
Airbus Defence and Space
DigitalGlobe
East View Geospatial
HEAD Aerospace Group
Hexagon Geospatial
Intergraph
Maxar Technologies
Planet
RESTEC
SI Imaging Services
Space Eye
Space View
SpaceWill
USGS
Геоинформационные системы
ГИС-Ассоциация
ГКНПЦ имени М.В.Хруничева
КАЗГЕОКОСМОС
Корпорация ВНИИЭМ
Международные космические технологии
МИИГАиК
Неогеография
НИИ ТП
НЦ ОМЗ
Объединение профессионалов топографической службы
Панорама
Природа
Ракурс
РКЦ Прогресс
Роскосмос
Заказать обратный звонок
К началу страницы
