Поставка стереосъемки с КА «Pleiades», создание ЦМР, ортотрансформирование материалов в СК заказчика

В ходе проекта был отработан полный цикл создания новых ортотрансформированных фотопланов местности, начиная от заказа новой стереосъемки и заканчивая созданием готовой к дальнейшему использованию продукции.

В результате комплекса работ, согласно техническому заданию заказчика, требовалось создать ортофотоплан местности (нарезанный на листы масштаба 1:5000) на территорию около 100 кв. км. в районе населённого пункта Липовцы, Приморский край.

На подготовительном этапе, ввиду отсутствия архивной стереосъёмки на территорию заказчика, был осуществлён заказ новых стереоснимков с космического аппарата «Pleiades». В результате была получена стереосъёмка в панхроматическом варианте, пространственное разрешение на местности — 0,5-0,7 метра в пикселе. Уровень обработки Primary (готовый к ортотрансформированию), который подразумевает радиометрическую и геометрическую коррекцию снимков, а также наличие RPC-полигонов, используемых в дальнейшем для ортотрансформирования.

На основе полученных данных с помощью специально ПО (Photomod с использованием затворных очков и спец. мониторов) была создана цифровая модель pельефа (ЦМР) с помощью предоставленных заказчиком опорных точек пунктов ГГС в СК 1942 года. Продукт содержал в себе информацию о рельефе местности, показанную горизонталями, проведёнными с высотой сечения 1 метр со среднеквадратической ошибкой, соответствующей руководству по созданию топографических планов масштаба 1:5000.

На заключительном этапе производилось ортотрансформирование материалов космической съёмки из UTM WGS84 (СК снимка) в СК-1942 (СК заказчика) по опорным точкам пунктов ГГС, предоставленных заказчиком. Средняя ошибка в плане объектов и чётких контуров не превысила 2,5 м в соответствии с техническим заданием и требованиями точности.

Готовые ортотрансформированные материалы были приведены к единой геометрии, нарезаны на листы 1:5000 масштаба и поставлены в панхроматических цветах (оттенки серого), в формате GeoTIFF

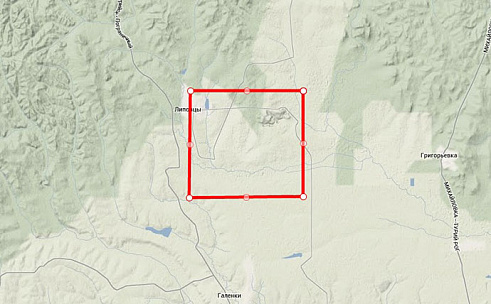

Схема участка территории около н.п. Липовцы (площадь около 100 кв. км.)
