Аэрофотосъёмка (АФС) — способ фотографирование местности с определённой высоты от поверхности Земли при помощи аэрофотоаппарата (к примеру, БПЛА), установленного на атмосферном летательном аппарате с целью получения, изучения и представления объективных пространственных данных на участках произведенной съемки.

Аэрофотосъёмка (АФС) — метод получение фотографии (аэрофотоснимков) земной поверхности с определенной высоты. Съемка проводится с помощью камеры, установленной на пилотируемом или беспилотном летательном аппарате (БПЛА).

Для чего нужна аэрофотосъёмка

Аэрофотосъемка позволяет в сжатые сроки и с разумными денежными затратами получать изображения местности с высоким пространственным разрешением и полный спектр необходимой информации.

Дополнительные услуги при заказе аэрофотосъёмки

У нас вы так же сможете заказать следующие услуги:

  • Подбор и заказ аэрокосмических материалов
  • Ортокоррекция и создание цифровых ортофотопланов
  • Проведение судебной экспертизы
  • Создание картографических материалов
  • Аэрокосмический мониторинг
  • Создание цифровых карт и топографических планов
Работник

Цели и задачи аэрофотосъёмки

Главная задача съёмки с воздуха это получение высококачественных снимков местности, как в панхроматическом, так и многоканальном режиме (R, G, B, NIR, SWIR) для эффективного решения широкого круга задач, таких как:

  • Геодезия и картография - создание и обновление цифровых топографических и специальных карт и планов;
  • Кадастровые службы - для получения детальных планов участков (картографической основы кадастра объектов недвижимости)
  • Маркшейдерских изыскания с целью получения точной информации о выборке, расположении ценных горных пород, размещении крупных объектов с подземным размещением
  • Природоохранная сфера – отслеживание развитие и передвижение популяций, качество роста зеленых насаждений, контроль пожаров и экологического состояния природных объектов
  • Cельское хозяйство - мониторинг развития посевов и хранения корнеплодов;
  • Военная сфера - съемка полигонов, определение локаций.

Возможности и востребованность аэрофотосъемки не ограничивается данным перечнем. Материалы используют для мониторинга различного типа объектов , в том числе состояния транспортной инфраструктуры, создание 3D моделей рельефа и местности, в археологии, и др.

Преимущества использования аэрофотосъемки

Аэрофотосъемка позволяет получать снимки с высоким пространственным разрешением (до 1 см/пиксель) и обеспечивает более высокий уровень детализации полученных ортофотопланов и моделей, обеспечивает среднеквадратическую ошибку (СКО) определения координат точек менее 10 см, а также может быть выполнена ниже сплошной облачности. Аэрофотосъемку целесообразно выполнять для создания крупномасштабных планов (1:500 – 1:5000), высокоточных ЦММ и ЦМР на не большие территории (до 50 км2).

Параметры аэрофотосъемки

Соответствие масштабу аэрофотосъемки

1:5000

1:2000

1:1000

1:500

Пространственное разрешение

25 см/пикс

10 см/пикс

5 см/пикс

2,5 см/пикс

Плановая точность, м

2 м

0,8 м

0,4 м

0,2 м

Плановая точность по высоте, м

0,33-0,66 м

0,16-0,33 м

0,16 м

0,16 м

Сечение рельефа, м

 1 или 2 м

0.5 или 1 м

0.5 м

0.5 м

Цены на оказание услуги

Консультация

бесплатно

Предварительный анализ

бесплатно

Выполнение аэрофотосъемки местности

Стоимость аэрофотосъемки рассчитывается индивидуально для каждого заказа и может варьироваться:

минимальная цена новой съемки от 16 000 руб. за 1 км2 1 (до 25 км2), и от 8000 руб за 1 км2 1 (от 25 км2 до 100км2), от 100 км2 цена индивидуальная)

архивная съемка от $5 за 1 км2

Сроки исполнения

Выполнение аэрофотосъемки составляет примерно от 30 дней с момента предоплаты. Сроки выполнения зависят от времени необходимого на согласование аэрофотосъемочных работ с компетентными органами, времени необходимого на контрольный просмотр представителем штаба военного округа на наличие сведений составляющих государственную тайну и могут быть увеличены при значительных объемах работ и удаленности территории.

Стоимость аэрофотосъемки зависит от площади и местоположения участка, требования к качеству и типу съёмки (конечного материала) – ортофотоплан, плотное облако точек, ЦММ, ЦМР, трехмерная модель (3D) и др.

Стоимость выполнения рассчитывается в индивидуальном порядке с учетом конкретного ТЗ.

После получения описания задачи, мы рассчитываем стоимость и отправляем вам коммерческое предложение.

Срок выполнения

Выполнение аэрофотосъемки от 30 рабочих дней и рассчитываются индивидуально для каждого.

Поставка архивных аэроснимков от 10 рабочих дней (зависит от территории).

Выполнение аэрофотосъемки зависит от общей площади территории, ее удаленности, сроков получения разрешения на полеты и времени на контрольный просмотр, требований к параметрам съемки, конечному продукту и рассчитываются индивидуально для каждого.

Как разместить заказ:

ШАГ №1: Оставьте заявку на аэросъёмку на сайте с указанием:

  • местоположение объекта интереса (координаты, название района, области, shp-файл и т п);
  • периоду съемки;
  • качество съемки (разрешение на местности, СКО определения координат объектов, необходимость выполнения лазерного сканирования, вид съемки, угол солнца);
  • крайние сроки сдачи готовых материалов

ШАГ №2: Согласование технического задания и стоимости аэросъёмки:

  • Используемый съемочный аппарат и фотокамера для съёмки;
  • Форматы представления данных АФС;
  • Технические требования к материалам АФС;
  • Дополнительные требования к выходным данным (при необходимости)
  • Окончательная цена работ и сроки исполнения

ШАГ №3:Заключаем договор и приступаем к работе:

  • Срок от 30 дней с даты получения 50% аванса - оплата только по безналичному расчету. Остальная оплата после сдачи материалов и подписания актов выполненных работ.

Работаем с физическими и юридическими лицами, Индивидуальными предпринимателями, органами государственной и муниципальной власти, иностранными заказчиками и пр.

Также заявку можете направить на e-mail: innoter@innoter.com, либо обращайтесь по телефону: +7 495 245-0424, или в онлайн-чат на сайте


Консультация

Заполните форму, и мы свяжемся с вами в течение 15 минут

* Отправляя форму, вы даете согласие на обработку персональных данных

Этапы оказания услуги

Этап №0 (До заключения договора)

  • Определение района АФС, параметров и даты съемки
  • Выбор съемочного аппарата
  • Определение сроков выполнения работ

РЕЗУЛЬТАТ: возможность (ДА/НЕТ) оказания услуги

 Этап №1 (До заключения договора)

  • Согласование параметров АФС
  • Согласование дополнительных требований к результатам АФС
  • Согласование требований к формату передаваемых данных
  • Итоговое определение трудозатрат и затрат на материалы, согласование сроков выполнения и стоимости работ

РЕЗУЛЬТАТ: заключенный договор между сторонами

 Этап №2 (исполнение договора)

  • Получение авансирования (50%)
  • Получение разрешения на выполнение АФС с компетентными органами
  • Полевые работы (осуществляем выезд)

- Создание маршрутов и выбор точек старта

- Выполнение планово-высотного обоснования с закреплением и маркировкой точек опорной системы

- Проведение аэрофотосъемки с соблюдением необходимого разрешения, перекрытия снимков и высоты полета.

  • Камеральные работы

- Постобработка полученных материалов аэрофотосъемки

- Контрольный просмотр материалов аэрофотосъемки в штабе военного округа

- Создание ортофотопланов, ЦМР, ЦММ (при наличии в техническом задании), создание 3D-моделей, Создание базовых слоев инфраструктуры пространственных данных.

  • Поставка материалов

РЕЗУЛЬТАТ: Набор данных, полученных по результатам полевых и камеральных работ, варьируется в зависимости от требований покупателя (снимки, ортофотоплан, плотное облако точек, ЦМР, ЦММ)

Результат оказания услуги

Результат оказания услуги Аэрофотосъёмки

ГЕО ИННОТЕР предоставляет покупателю результаты аэрофотосъемки в виде тайлов или единичными файлами в любом удобном формате. Кроме классических вариантов – JPEG, PNG, TIFF, можем предоставить в формате GeoTIFF (включает разные виды геотегов) и GoogleEarth KML\KMZ (позволяет открывать все данные для Google Maps, Google Earth и ArcMap). В зависимости от требований ТЗ может предоставляться ортофотоплан, плотное облако точек, ЦМР, ЦММ.

Требования к исходным данным

Точные координаты района интереса, точные требования к аэрофотосъемке (разрешение на местности, вид съемки, продольное и поперечное перекрытие, минимальный угол солнца, период съемки), требования к плотности облака точек (при необходимости), выходные форматы данных.

Сопутствующие услуги

  • Подбор и заказ аэрокосмических материалов
  • Ортокоррекция и создание цифровых ортофотопланов
  • Проведение судебной экспертизы
  • Создание картографических материалов
  • Аэрокосмический мониторинг
  • Создание цифровых карт и топографических планов

Сопутствующие услуги

Космический мониторинг территории
Узнать цену
Космическая съемка земли
Узнать цену
Фотограмметрические работы
Узнать цену
Мониторинг нарушения охранных зон (Мониторинг трубопроводов)
Узнать цену
Мониторинг строительства
Узнать цену
Цифровые модели местности
Узнать цену
Зазуляк Евгений Леонидович
Статью проверил эксперт
Зазуляк Евгений Леонидович
Инженер, опыт работы 28 лет, Образование – Московский топографический политехнический техникум, Санкт-Петербургское высшее военно-топографическое командное училище имени генерала армии А.И. Антонова, Военно-инженерный университет имени В.В. Куйбышева.

Заказчики

Роснефть
Газпром
Газпром нефть
Лукойл
Транснефть

Часто задаваемые вопросы

Оказание услуг аэрофотосъемки зависит от ряда факторов, где главенствующим является погода. Весной со сходом снега начинается «горячий» сезон, т.к. начинается максимальное строительство, проводятся рекламные акции, выполняются масштабные земляные работы, происходит обследование огромных земельных территорий: лесных, сельскохозяйственных и др.

За последние 5 лет плотно вошла с сектор градостроительства и обновления ситуационных планов городских и сельских территорий, где требуется проведение дистанционного мониторинга текущей ситуации с целью выявления незаконной или несоответствующей документации застройки, обновление кадастровых карт и установление реальных границ землепользования, что в свою очередь позволяет установить неправомерное использование.

Материалы, полученные с помощью аэрофотосъемки, необходимы в самых разнообразных сферах:
  • геодезии для создания ситуационных и топографических планов;
  • маркшейдерских изыскания с целью получения точной информации о выборке, расположении ценных горных пород, размещении крупных объектов с подземным размещением;
  • кадастровых служб для получения детальных планов участков;
  • природоохранной сфере, чтобы отслеживать развитие и передвижение популяций, качество роста зеленых насаждений, контроля пожаров и экологического состояния природных объектов;
  • сельском хозяйстве для мониторинга развития посевов и хранения корнеплодов;
  • строительстве, где съемка с БВС позволяет грамотно провести планировку территории и визуально увидеть, как возводимые объекты впишутся в окружающий ландшафт;
  • военной сфере для съемки полигонов, определения удобных локаций и др.
Съемка может выполняться как с помощью специально оборудованного управляемого воздушного судна (самолет, вертолет), также с помощью беспилотного летательного аппарата различного типа (мультикоптерный дрон, БПЛА с неподвижным крылом, беспилотный вертолет, гибридный дрон), воздушных шаров, парапланов .
АФС может быть выполнена с разрешением от 1 см/пиксел.
Под аэрофотосъемкой понимают фотографирование поверхности определенной территории с привязкой к координатным данным и создание серий снимков рельефа, которые формируются с небольшим перекрытием. В зависимости от используемой перспективы, аэрофотосъемку разделяют на два вида: Плановая – с направлением камеры строго вертикально вниз по отношении к земной поверхности. В результате плановой аэрофотосъемки получают фотографии с плоской картинкой, выполненной в ортогональной проекции, позволяющей определить без учета высот взаимное расположение различных объектов на плоскости. Перспективная или обзорная аэрофотосъемка. Камера в этом случае устанавливается под углом к горизонту. Проведение съемки такого типа позволяет получать объемные картинки в аксонометрической проекции, где пользователь может увидеть не только крыши зданий, но и их боковые поверхности. Благодаря этому, удается определить точную форму объектов и высоту неровностей рельефа. Такие кадры применяются в рекламно-информационных целях, позволяя обозреть местность, красоту города или природы Панорамная - Для создания панорам используется сравнительно малые высоты «птичьего полета». При этом сам носитель может не выполнять передвижений в горизонтальной плоскости, а лишь подняться на необходимую высоту. Для таких целей чаще используются небольшие беспилотники или аэростаты. С технической точки зрения не представляет интереса, т.к. не имеет четких границ и соответственно не представляется возможности проведения пространственных измерений.
Съемка с воздуха может проводиться даже в условиях сплошной облачности, если облака находятся выше беспилотника. В такую погоду получают кадры со смягченными тенями – это дает возможность детальнее изучить лесные насаждения, увидеть затененные зоны. Местность не влияет на стоимость. Съёмка может проходить почти в любых условиях.

Преимущества использования аэрофотосъемки

Данная технология обладает рядом выраженных преимуществ, позволяющих значительно упростить процесс создания ортофотопланов, цифровых моделей и топографических карт, а также сделать получаемый материал более наглядным и информативным. Важной положительной особенностью аэрофотосъемки, считается уменьшение денежных расходов, направляемых на решение задач. Особенно это заметно при заказе съемки больших территорий, для которых стоимость работ будет значительно ниже, чем при использовании аналогичных по разрешению и качеству изображений, полученных из космоса.

Помимо перечисленного, для аэрофотосъемки характерны и другие, не менее важные преимущества:

  • повышенная детальность полученных данных с разрешением до 1 см на пиксель;

  • простота выполнения съемки без необходимости выезда и присутствия заказчика на обследуемом участке;

  • производительность от 2 квадратных километров за один полет БВС;

  • возможность одновременного сбора информации в разных спектральных диапазонах;

  • высокая скорость камеральной обработки результатов аэрофотосъемки.


При использовании в геологических исследованиях инфракрасных кадров отталкиваются от того факта, что породы близкого возраста и состава должны обладать схожими тепловыми контрастами при прочих равных условиях, таких как влажность, пр. А значит, их изображение имеет сходную структуру.

Данные тепловой аэрофотосъемки применяются для решения ряда задач геологии. При картографировании и поиске полезных ископаемых ее материалы дают возможность изучать интрузивные массивы, находить древние вулканические аппараты и куполовидные поднятия в погребенных гранитных массивах. Метод позволяет выделять литологические разности горных пород, системы разрывных нарушений, фиксировать активность гидротермального характера.

Лучше всего возможности ИК-съемки проявляются при изучении районов, характеризующихся высокой вулканической и гидротермальной активностью. Аномальные, высокотемпературные источники тепла располагаются на поверхности, проявляясь на кадрах в виде распределения теплового поля. Тепловые аномалии отображаются как светлые пятна и говорят о локации кратера вулкана, выходов термальных вод и газов.
Первые попытки аэрофотосъемки были сделаны в середине XIX века после изобретения воздушных шаров. В 1858 году Гаспар Турнашон получил кадры Парижа с борта этого летательного аппарата, находясь на высоте в несколько сотен метров.

Создание дирижаблей, аэропланов и других аппаратов стало толчком для достаточно быстрого развития данного способа получения информации о местности.

Наибольшее распространение аэрофотосъемка местности получила в годы первой мировой войны. Именно с развитием самолетостроения появилась возможность получения объективной информации о дислокации сил противника.
Возможности беспилотных аппаратов и оборудования позволяют получить широкий ряд разнообразных продуктов аэрофотосъемки, в число которых входит:

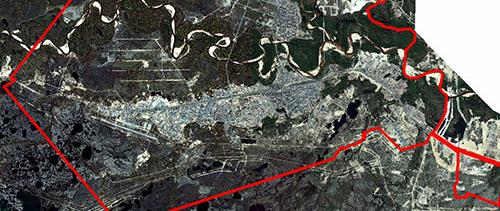

Ортофотоплан местности - Это воссоздающий реальное отображение земной поверхности план местности на точной геодезической основе.

NDVI съемка - Ортофотоплан местности, отображающий степень здоровья растений и посевов.

Цифровая модель местности - Представляет собой трехмерную модель рельефа с учетом всех находящихся на нем объектов.

Цифровая модель рельефа - Представляет собой карту высот поверхности земли без учета находящихся на ней объектов.

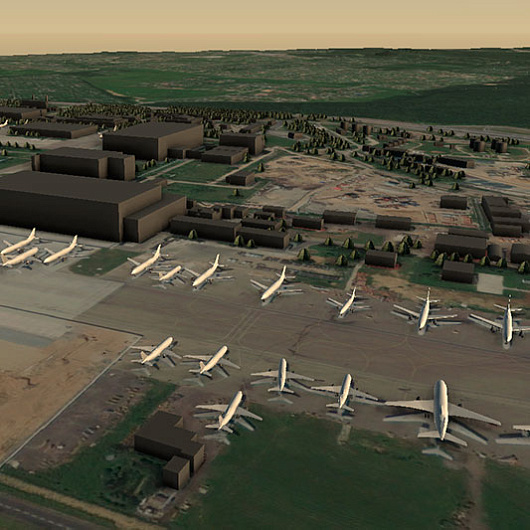

3D-модель местности - Реалистичная трехмерная модель местности или объектов с привязкой на точной геодезической основе.
Проведение съемки с БВС включает в себя следующие виды работ, осуществляемых в строгой последовательности:

1. Получение разрешений на выполнение полетов и на указанных участках.

2. Создание маршрутов и выбор точек старта.

3. Выполнение планово-высотного обоснования с закреплением и маркировкой точек опорной системы.

4. Проведение аэрофотосъемки с соблюдением необходимого разрешения, перекрытия снимков и высоты полета.

5. Создание итогового продукта съемки заданного масштаба и в соответствии с выбранной заказчиком системой координат, путем полной обработки результатов с помощью специальных программ.
Данный подход может применяться для прогнозирования погодных условий. Так как спутники постоянно находятся в движении, собранные ими сведения можно проанализировать, составив представление об изменениях климата. Подобная съемка расширяет зону охвата, а благодаря ее интеграции с ПО удается упростить обработку кадров. Под спутниковыми снимками понимают получение цифровых изображений со спутников, находящихся на орбите планеты. Эти кадры необходимы для проведения научных, в том числе археологических исследований, отслеживания состояния окружающей среды, составления прогнозов погоды.
Площадная. Предполагает объединение ряда маршрутных фотоснимков в единое изображение.
Маршрутная. В этом случае несколько маршрутных снимков накладывают друг на друга, при этом происходит пересечение до 60 % площади фотографий.
Кадровая. Для создания одного снимка прибегают к вертикальной, плановой и перспективной съемке с воздуха.
Наиболее перспективный на данный момент способ получения аэросъемки когда не требуется отснять большие площадные массивы (где самолеты и космические снимки пока вне конкуренции. Современные мультикоптеры (квадрокоптеры, гексакоптеры, октокоптеры) обладают весьма сложными современными системами стабилизации, позволяющими удерживать летающий аппарат в точке с погрешностью 0,5 метра по высоте и 1 метр по горизонтали, они способны на автономные полеты по заранее заданным координатам, могут выполнять автоматический возврат на точку старта и автопосадку по команде, либо же в случае потери сигнала управления или же в других нештатных ситуациях.
Выбирая среди доступных способов, важно учитывать цели аэрофотосъемки, такие как:
  • планирование, картография;
  • панорамная съемка для проверки ситуации на местности;
  • рекламно-информационная видео- и фотосъемка. Современные технологии позволяют осуществить виртуальную экскурсию по объекту в режиме реального времени с помощью беспилотных летательных аппаратов и профессиональной цифровой оптики.
Большой популярностью пользуются квадрокоптеры фирмы dji и их модели mavic и phantom.
Это мощные флагманские дроны с камерой, оснащенные камерой Hasselblad с CMOS-матрицей 4/3 для упрощения создания изображения профессионального уровня
