Создание продольного профиля территории при выполнении инженерно-гидрологических изысканий для прокладки трубопровода c помощью цифровой модели рельефа AW3D 2.5m
| Отрасль | Нефтегазовый комплекс |
|---|---|
| Подотрасль | Транспортировка газа, нефти, нефтепродуктов |
| Заказчик | Нефтегазовая проектная компания |
| Дата окончания | 06.05.2020 |
Подбор цифровой космической съёмки, создание цифровой модели рельефа AW3D 2.5 м и продольных профилей на территорию газового месторождения для инженерно-гидрологических изысканий для прокладки трубопровода.
1) Заказ и первичная обработка цифровой модели рельефа.

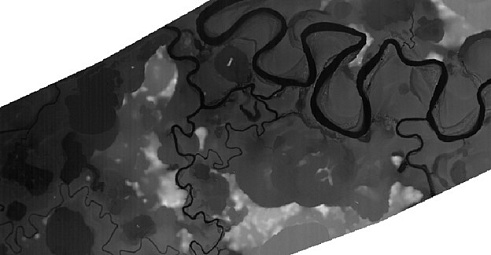

Для реализации данного проекта была получена цифровая модель рельефа (DEM) в формате tif, созданная по данным космической радиолокационной и стереосъемок.
Данная DEM прошла процедуру фильтрации грубых выбросов высотных объектов местности, приближена и сглажена к истинным значениям высот земной поверхности. Перепроецированы плановые и высотные координаты проекта, согласно техническому заданию.
В результате проделанных этапов обработки данных получена цифровая модель рельефа в трехмерной системе координат с ортогональными высотами, а также с ограничение по минимальному и максимальному значениям координаты z, т.е. не только в метрическом отображении превышения на исследуемом участке, но и в визуальном, при открытии ее в программных продуктах QGis или ArcGis.
Следующий этап обработки включал в себя процесс создания изолиний через каждые 2,5 м. Изолинии не подвергались дополнительной обработке в виде сглаживания, а приближены к истинным формам рельефа местности. Затем, выполнялась конвертация данных в формат dwg, контроль полученных материалов и визуализация при изменении положения ориентации осей проекта.

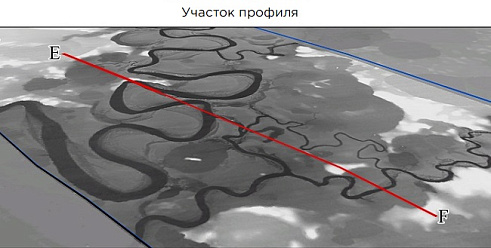

2) Создание 3-х продольных профилей изучаемой территории осуществлялось с помощью программного обеспечения ArcGis, в котором и выполнялись дополнительные построения для получения итогового продукта в виде продольного профиля в графическом виде. Выполнялась векторизация исследуемых участок на поверхности DEM, задавались превышения и расстояния узловых точек, а также формировался макет для оформления продольного профиля.
3) Оформление отчетных материалов: ЦМР – в формате GeoTIFF, Профили – в формате DWG, графические материалы - в формате JPEG, отчет – в формате docx.
Материалы выполненных работ выполнены в срок и переданы заказчику по сети FTP.
Созданные продольные профили территории удовлетворили требованиям для инженерно-гидрологических изысканий для прокладки газопровода.

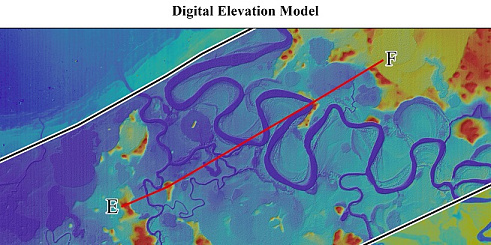

Пример созданной цифровой модели рельефа
