ООО «ГЕО ИННОТЕР» выполнен проект по обработке радиолокационных космических снимков в целях проведения работ по Сейсмическому микрорайонировании в рамках этапа по обоснованию инвестиций (ТЭО) в строительство объекта гидроэнергетики
| Отрасль | Энергетика, Экология и охрана природы, Чрезвычайные ситуации, Геология и горное дело, Землепользование и управление территориями, Водное хозяйство |
|---|---|
| Дата окончания | 30.11.2021 |
ООО «ГЕО ИННОТЕР» выполнен проект по обработке радиолокационных космических снимков в целях проведения работ по Сейсмическому микрорайонировании в рамках этапа по обоснованию инвестиций в строительство объекта гидроэнергетики.
Особенности проекта:
Крайне сжатые сроки и ограниченный бюджет.
Цели выполнения проекта:
1. Получение современных и достоверных сведений для определения размещения инфраструктурных компонентов.
2. Обработка космических радиолокационных снимков для получения информации об особенностях тектонического строения и негативных геодинамических процессах.
Требования Заказчика к Исполнителю работ:
1. Выполнение комплекса работ «под ключ».
2. Наличие опыта по выполнению работ по сейсмическому микрорайонированию.
3. Наличие квалифицированного персонала в штате.
Используемые космические снимки:
Ввиду ограниченности бюджета Заказчиком было принято решение использовать бесплатные космические радиолокационные снимки, полученные со спутника Sentinel-1.
Исходные материалы, предоставленные Заказчиком:
Материалы аэрофотосъемки в виде ортофотопланов.
Цифровые топопланы масштабов 1:1 000 и 1:5 000.
Перечень необходимых к выполнению работ:
1. Выполнение морфографического, морфометрического и линеаментного анализа по данным космической радиолокационной съёмки.
2. Определение кинематического типа выявленных разрывных нарушений.
3. Построение карт смещений земной поверхности.
4. Оценка наличия современных движений, выявленных разрывных нарушений по данным карт смещений земной поверхности.
5. Составление карты негативных инженерно-геологических процессов и явлений.
6. Выводы и рекомендации.
Обоснование применения радиолокационных данных:
Проведенный анализ проектируемых и строящихся гидроэлектростанции в мире показал высокую степень использования данных радарной интерферометрии для проведения различных оценочных работ.
При строительстве гидроэлектростанции Байхетань (КИТАЙ) в период с 2014 по 2021 год получено почти 800 сцен с различных радарных аппаратов. При строительстве гидроэлектростанции Белу-Монти (БРАЗИЛИЯ) аппарат ALOS-2 начиная с 2014 года (за год до начала строительства) снимает эту территорию минимум 3 раза в год.
Строительство гидроэлектростанции Удундэ (КИТАЙ) общее количество снимков с радарных аппаратов (Alos, GF-3, TerraSAR-X) начиная с 2014 года составляет около 900 сцен.
Параметры орбиты, расположение сцен, направления витков съемки, углы наклона снимков однозначно указывают на то, что данная съемка заказывалась специально для интерферометрической обработки и получения различной информации о поверхности Земли и изменениях на местности при проектировании и в процессе строительства указанных гидроэлектростанций.
Этапы выполнения работы:
1. Прежде всего были детально изучены особенности месторасположения участка работ с использованием как справочной литературы, так и всевозможных графических материалов:

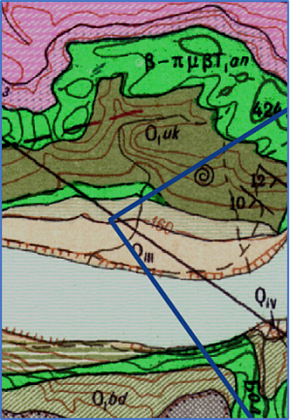

Рис. Фрагмент геологической карты
2. Выявлены линеаменты.

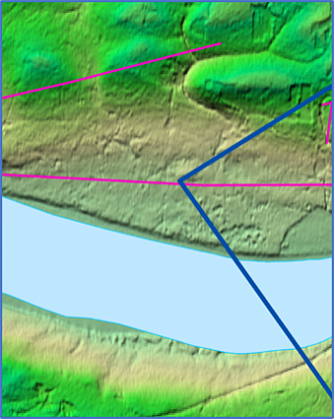

Рис. Отдешифрированные линеаменты (фрагмент)
3. Выявление разрывных нарушений и линеаментов
4. Было проанализировано 48 пригодных для использования радиолокационных снимков (за последние 5 лет) со спутника Sentinel-1, полученных с одной и той же орбиты. При обработке данных был использован метод постоянных отражателей (Persistent Scatterers или PS), так как данный метод характеризуется максимально возможной точностью оценки смещений.
5. По результатам интерферометрической обработки радиолокационных данных со спутников Sentinel-1 были построены итоговые карты среднегодовых скоростей смещений земной поверхности в масштабе 1:25000.
Рис. Карта среднегодовых скоростей смещений земной поверхности (фрагмент)
6. Дана оценка динамики склоновых процессов по данным карт смещений земной поверхности
Рис. Пространственное распределение постоянных отражателей
относительно углов наклонов склонов (фрагмент).
7. Ввиду требований Заказчика по верификации результатов и повышения точности оценки участка, за дополнительный бюджет, были дополнительны приобретены и проанализированы 16 снимков Alos (минимальное количество радарных снимков Alos для проведения интерферометрического анализа от 12).
8. Выдано заключение в соответствии с Техническим Заданием, включающее также выводы о степени современной тектонической активности и характеристики выявленных разрывных нарушений и линеаментов.
9. Проект сдан Заказчику в полном соответствии с требованиями технического задания и в срок.
