Обновление картографического материала генерального плана г. Сочи

Заказчик

Российский институт градостроительства и инвестиционного развития

Цель проекта

Выполнение топографо-геодезических работ по обновлению картографического материала, используемого при подготовке графической части генерального плана г. Сочи.

Описание работ

Исходными данными при выполнении обязательств по проекту выступали: цифровая топографическая карта на территорию Краснодарского края в масштабе 1:100 000; цифровые топографические карты открытого пользования для территориального планирования и градостроительного зонирования масштаба 1:25 000 – 1:5 000, в местной системе координат; ортофотопланы на территорию городского округа Сочи в масштабе 1:10 000 –1:2 000. Кроме этого, отчет о наличии земель, распределении их по категориям и формам собственности (по состоянию на 1 января 2017 г.) и кадастровая карта (план) с нанесенными объектами кадастрового учета применительно к территории городского округа город Сочи.

ООО «Иннотер» по условиям договора осуществило обеспечение актуальными картографическими материалами масштаба 1:10 000 и 1:2 000, используемых для подготовки графической части генерального плана; а также точными, актуальными, достоверными материалами и данными (в графической, цифровой и прочих формах) о ситуации, существующих сооружениях и зданиях и прочих элементов планировки.

Выполнение топографо-геодезических работ по обновлению и созданию картографического материала выполнялась в следующем порядке:

1. Подбор и приобретение космической съемки на территорию площадью 1312 кв.км. (рис. 1)

2. Создание ортофотопланов масштаба 1:10 000 на территорию площадью 1300 кв.км. (рис. 2)

3. Создание ортофотопланов масштаба 1:2 000 на территорию площадью 490 кв.км. (рис. 3)

4. Проведение обновления (создания) картографических материалов масштаба 1:10 000 на территорию площадью 490 кв.км. (рис. 2)

5. Проведение обновления (создания) картографических материалов масштаба 1:2 000 на территорию площадью 50 кв.км. (рис. 3)

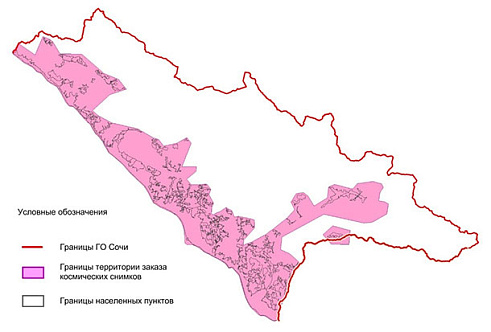

Рис. 1. Границы заказа космической съёмки, город Сочи; 1312 кв.км

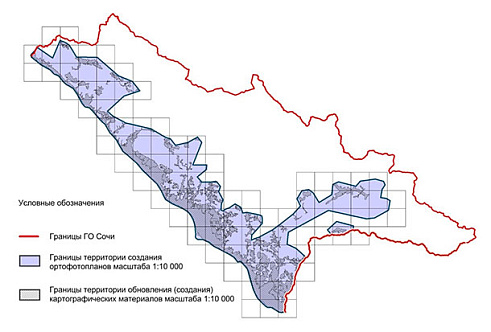

Рис. 2. Схема обновления (создания) картографических материалов 1: 10 000

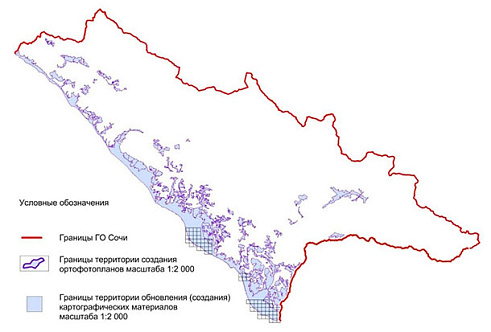

Рис. 3. Схема обновления (создания) картографических материалов 1: 2 000

По результатам проведённых работ был подготовлен отчёт с описанием выполненных топографо-геодезических работ по обновлению и созданию картографического материала.

Результат

В результате реализации контракта ООО «Иннотер» в указанные заказчиком сроки обеспечило выполнение топографо-геодезических работ по обновлению картографического материала, используемого при подготовке графической части генерального плана городского округа город Сочи.
