Заказчик

ООО «Озерновский горно-металлургический комбинат»

Цель проекта

Проведение инженерных и проектно-изыскательских работ для осуществления деятельности по добыче драгоценных металлов на Озерновском золоторудном месторождении Карагинского муниципального района Камчатского края.

Выполненные работы

На подготовительном этапе работ был осуществлен подбор и поставка космической стереосъемки VNIR с КА «WorldView-3» в районе лицензионной площади Озерновского месторождения. Номинальное пространственное разрешение составляет 0,3 метра в пикселе для панхроматического канала и 1,24 метра в пикселе для мультиспектральных каналов. Уровень обработки данных космосъемки: Ortho-Ready Stereo Standard (готовые к ортотрансформированию). Формат данных – GeoTIFF, разрядность – 16 Бит, проекция UTM, эллипсоид и система координат WGS-84.
На следующем этапе были осуществлены нижеуказанные виды работ с помощью предоставленных заказчиком материалов планово-высотного обоснования с достаточной точностью измерений координат.

  • Создание Цифровой Модели Рельефа (ЦМР) по панхроматическим материалам космической стереосъёмки. Создание ЦМР производилось стереотопографическим методом. СКП (среднеквадратическая погрешность) высоты ЦМР не хуже 2 м.
  • Помимо этого были созданы также Цифровая модель местности (ЦММ) и цифровая модель рельефа ЦМР WorldDEM bundle, полученные в результате интерферометрической обработки данных.
  • Создание цифровых ортофотопланов местности. Ортофотопланы были созданы на основе ЦМР, планово-высотного обоснования и космических снимков на заданную территорию. СКП положения контуров ортофотоплана не хуже 2,5 м.
  • Создание цифрового специализированного топографического плана масштаба 1:5000 в соответствии с техническим заданием. Специализированные топографические планы создавались путём камерального дешифрирования объектов и включили в себя следующие слои: растительность, гидрография, дорожная сеть, рельеф. Средние погрешности (ошибки) в положении на плане контуров местности с четкими очертаниями относительно ближайших точек съемочного обоснования не превысили 0,5 мм, а в горных и залесённых районах – 0,7 мм в масштабе создаваемого плана. СКП определения высот на выпущенных топографических планах – не более 2 м.

Описание фотографии

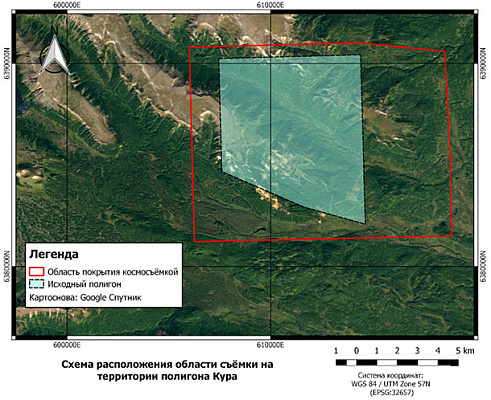

Схема расположения района работ РФ, Камчатский край площадь - 120 км2
Описание фотографии

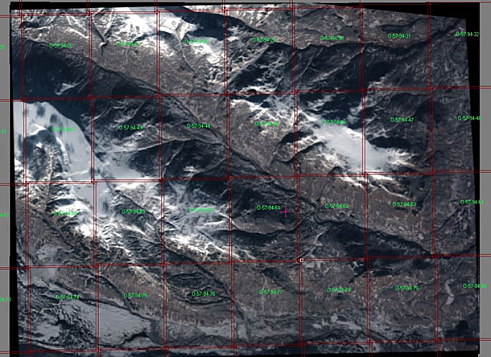

Общая схема созданных ортофотопланов (нарезка на листы топокарты)
Описание фотографии

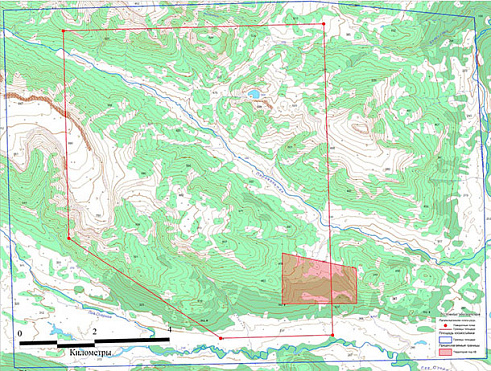

Общая схема района работ и планово-высотной основы

Результат

В результате осуществлённых работ по подбору и поставке стереосъёмки, фотограмметрических и картографических работ заказчик получил пакет геоинформационных продуктов, включающий в себя:

  • Цифровую модель рельефа, формат DWG, в системе координат WGS84;
  • Цифровую модель местности (ЦММ) и цифровую модель рельефа ЦМР WorldDEM bundle в системе координат WGS84;
  • Цифровой ортофотоплан, формат GEOTIFF, в системе координат WGS84;
  • Цифровые специализированные топографические планы масштаба 1:5000, форматы DWG, SXF в системе координат WGS84.
