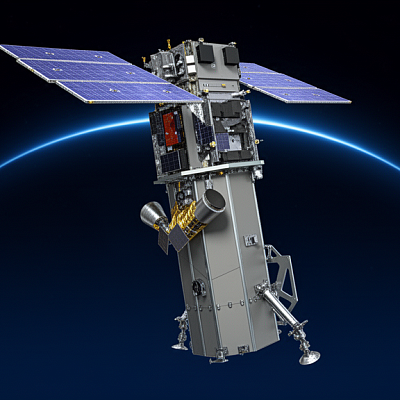

Космический аппарат WorldView-2 запущен 08 октября 2009 года. Владельцем и головным разработчиком этой космической системы является компания DigitalGlobe (США), которая осуществляла разработку в кооперации с компаниями Ball Aerospace (платформа), Eastman Kodak (оптическая камера), ITT Industries (интеграция), BAE Systems (система обработки).

Образцы космических снимков

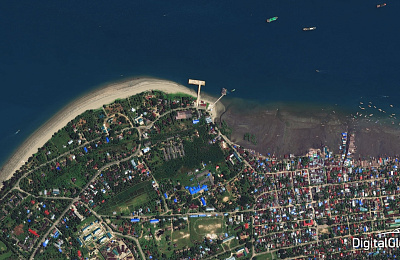

Кяокпю, Мьянма, октябрь 2014 г., WorldView-2 © DigitalGlobe

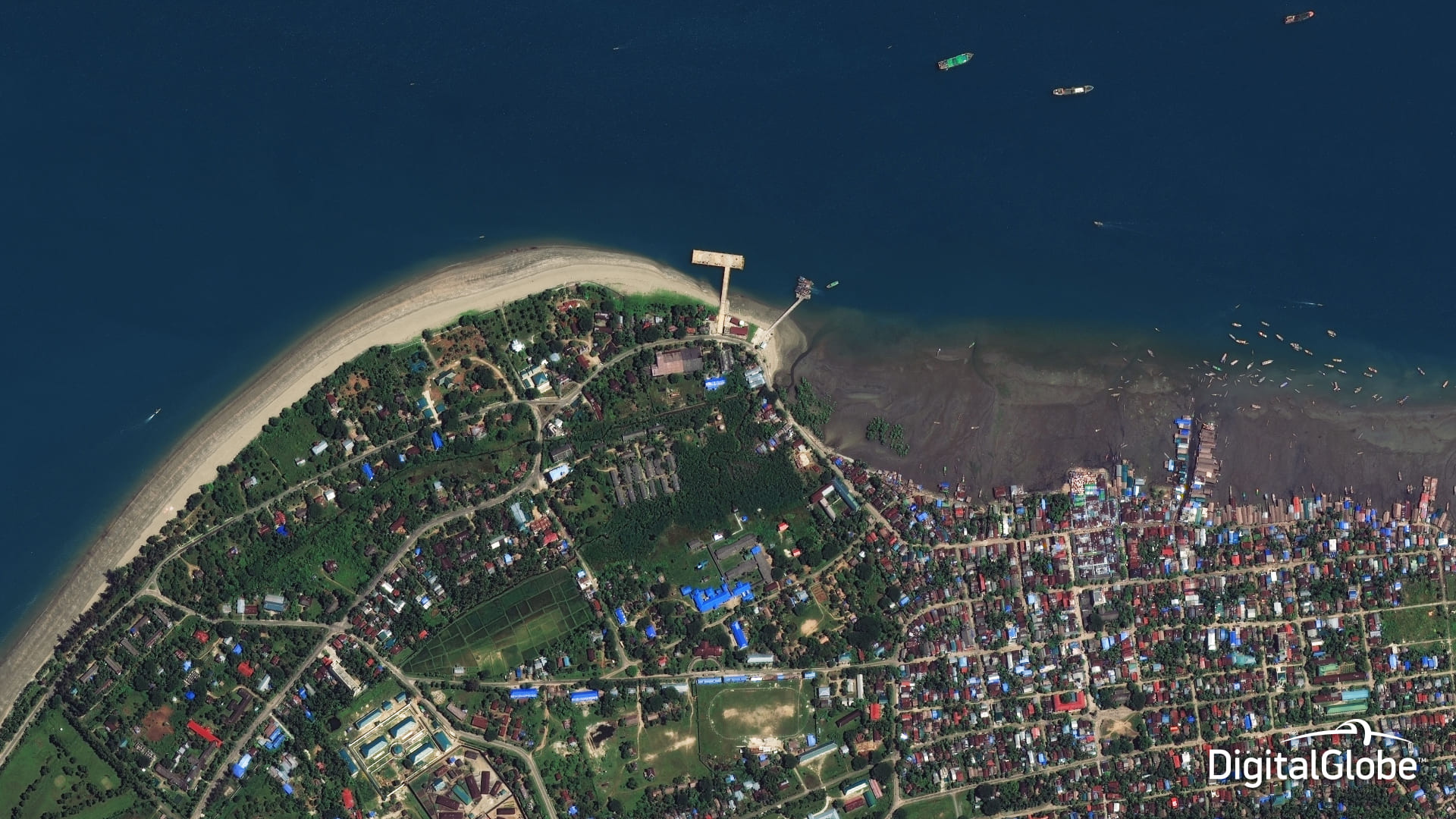

Кяокпю, Мьянма, октябрь 2014 г., WorldView-2 © DigitalGlobe

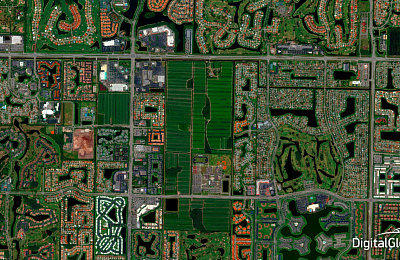

Бока-Ратон, Флорида, США, апрель 2014 г., WorldView-2 © DigitalGlobe
Бока-Ратон, Флорида, США, апрель 2014 г., WorldView-2 © DigitalGlobe

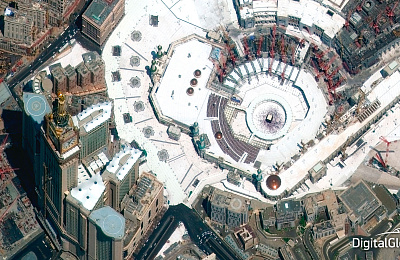

Мекка, Саудовская Аравия, 31 июля 2014 г., WorldView-2 © DigitalGlobe

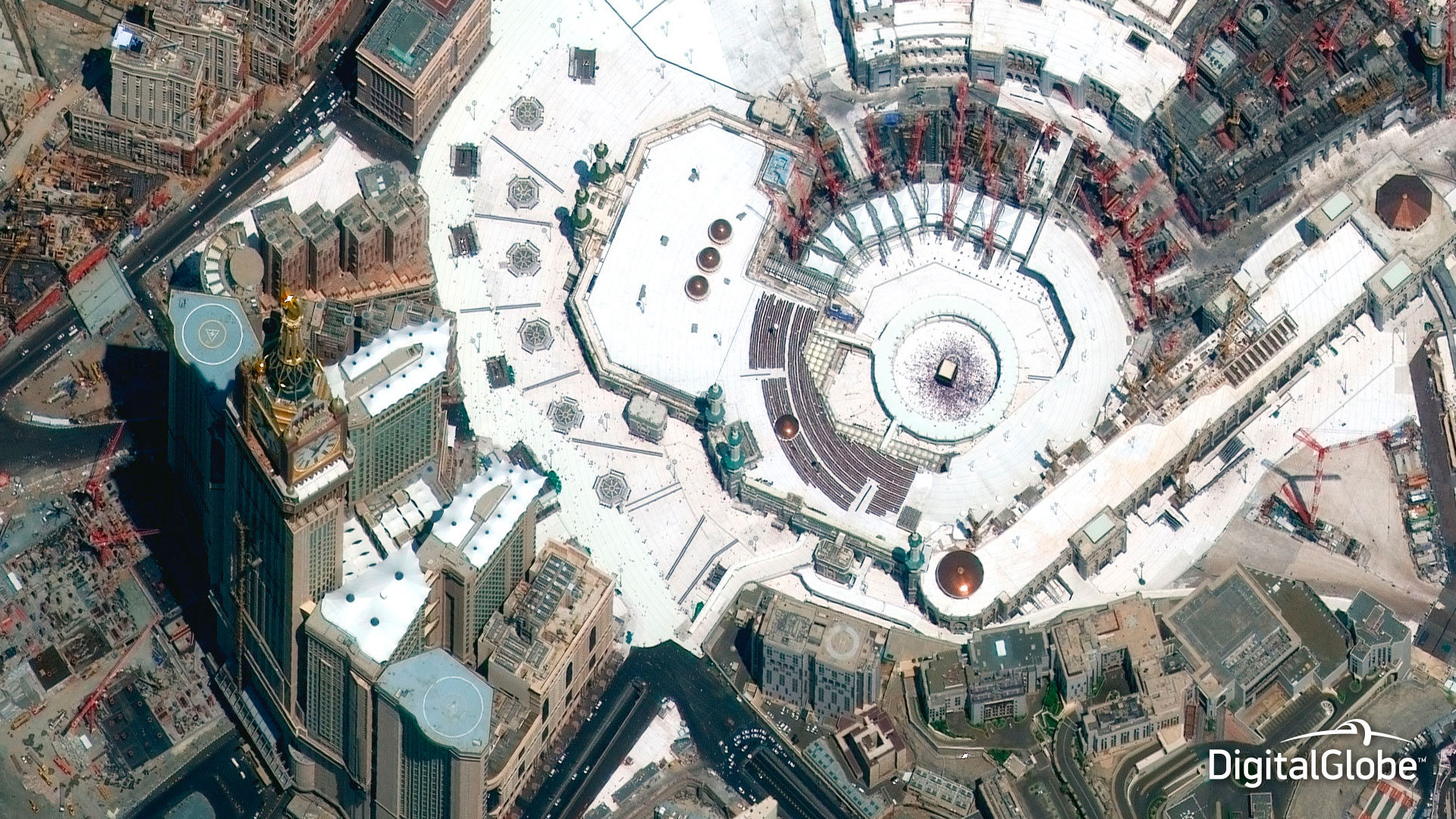

Мекка, Саудовская Аравия, 31 июля 2014 г., WorldView-2 © DigitalGlobe

Космический аппарат был выведен на полярную солнечно-синхронную орбиту высотой 770 км, обеспечивающую его прохождение над любым районом Земли в одно и то же местное время 10:30 утра, каждые 1-2 дня (в зависимости от широты местности).


Технические характеристики КА WorldView-2

Наименование КА WorldView-2
Страна США
Разработчики BATC, Kodak, ITT, BAE
Оператор DigitalGlobe
Дата запуска 08.10.2009
Ракета-носитель (РН) Delta-7920

Орбита:

высота, км

наклонение, град

период обращения, мин

количество витков в сутки

время пересечения экватора, час

Солнечно-синхронная утренняя

770

97,8

100,0

14,4

10:30

Платформа:

углы отклонения, град

скорость отклонения, град/сек

BCP-5000

40

4

Срок активного существования, лет 7,25
Период повторного наблюдения, сутки 1-3
Мощность, Вт 3200
Размер КА, м ×м 4,3×2,5
Масса КА, кг 2800

Космический аппарат WorldView-2 оснащен телескопом с апертурой 110 см, что позволяет получать цифровые изображения земной поверхности с пространственным разрешением 0,46 м в панхроматическом диапазоне и 1,84 м в 8 мультиспектральных диапазонах при съемке в надир.

Восьмиканальный спектрометр высокого разрешения обеспечивает съемку в традиционных спектральных зонах: красный, зеленый, синий и ближний инфракрасный-1 (NIR-1), а также в четырех дополнительных спектральных зонах: фиолетовый (прибрежный — coastal), желтый, «темно-красный» (red edge) и ближний инфракрасный-2 (NIR-2). Спектральные каналы спутника WorldView-2 могут обеспечить более высокую детальность при анализе состояния растительности, выделении объектов, анализе береговой линии и прибрежной акватории.


Технические характеристики бортовой аппаратуры

Наименование съемочной аппаратуры WV-110
Фокусное расстояние, м 13,3
Диаметр главного зеркала, см 110
Относительное отверстие 1:12
Угол поля зрения, град 1,28
Спектральные диапазоны, мкм

Панхроматический: 0,45-0,80

Фиолетовый: 0,42–0,45

Синий: 0,45–0,51

Зеленый: 0,51–0,58

Желтый: 0,58 – 0,62

Красный: 0,63–0,69

Темно-красный: 0,70–0,74

Ближний ИК 1: 0,77–0,90

Ближний ИК 2: 0,86–1,04

Размер элемента PAN, мкм 8
Размер элемента МS, мкм 32
Количество элементов PAN, мкм 35000
Количество элементов MS, мкм 9300
Динамический диапазон, бит 11
Разрешение на местности PAN, м 0,46
Разрешение на местности MS, м 1,84
Ширина полосы захвата, км 16,4
Емкость ЗУ, Гбит 2200
Скорость передачи данных, Мбит/сек 800

Виды коммерческой продукции

Basic - наименее обработанные данные, для которых проведена только радиометрическая коррекция и введены поправки за геометрические искажения сенсора. Продукт предназначен для пользователей, имеющих развитые возможности по обработке данных. Для этого DigitalGlobe поставляет информацию о эфемеридах и положении спутника на орбите, данные геометрической калибровки, модель камеры, радиометрические данные, коэффициенты рациональных полиномов и метаданные снимка, что позволяет выполнить сложные фотограмметрические процессы, такие как ортоисправление и трехмерное моделирование.

Standard – продукт предназначен для пользователей со знанием средств обработки данных, которым не требуются данные наибольшей геометрической точности для использования в ГИС или картографировании. Более продвинутые пользователи могут использовать эти данные для точного ортотрансформирования на основе своей ЦМР и наземных опорных точек.

Orthorectified – рассчитан на пользователей, которым нужен продукт уже подготовленный для использования в ГИС или для пользователей, которым необходима высокая степень абсолютной геометрической точности для аналитического применения.

Каждое ортоисправленное изображение радиометрически откалибровано, скорректировано за сенсорные и вызванные платформой, геометрические и топографические искажения, а также приведено к картографической проекцию, заданной пользователем. Дополнительно можно получить эти изображения в виде цифровой мозаики (монтажа), с сшитыми краями для создания цельного покрытия больших территорий.

CitySphere – продукт представляет собой ортотрансформированные снимки с разрешением 60 см и выше в естественных цветах на 300 городов мира. Снимки городов геопривязаны и полностью готовы для передачи заказчику. Мозаика каждого города составлена из наиболее поздних снимков (не ранее 2006 г.). Высокое разрешение, топографическая точность делают CitySphere идеальной базой для ГИС, навигационных систем и мобильных LBS-устройств. Данные представляются в виде мозаик масштаба 1:4800, 1:12 000 или 1:50 000.

Basic Stereo Pair – стереопара, состоящая из двух изображений с перекрытием 90%, полученная за один пролет над районом интереса при оптимальном угле конвергенции. Этот продукт идеален для создания цифровой модели рельефа и 3D визуализации и поддерживается большинством ведущих программных продуктов. Каждое стереоизображение радиометрически откалибровано, скорректировано за сенсорные искажения, но не геопривязано.

Разрешение полученного изображения варьируется от 0,5м до 0,75м при угле конвергенции 35°. Размер изображения составляет 17,6 км в ширину и 14 км в длину. Возможен заказ как архивной информации, так и новой съёмки. Минимальный заказ стереоизображения составляет 15 км х 14км.

Продукт поставляется по FTP или на DVD вместе с информацией об эфемеридах и положении спутника на орбите, данными геометрической калибровки, моделью камеры, радиометрическими данными, коэффициентами рациональных полиномов и метаданными стереоснимков.


Характеристики коммерческой продукции

Вид продукции Basic Standard Orthorectified CitySphere Basic Stereo
Радиометрическая коррекция Да Да Да Да Да
Геометрическая коррекция Да Да Да Да Да
Геопривязка Да Да - - -
Ортотрансформирование - - Да Да -

Точность в плане, м (CE90%)

или масштаб

6,5 6,5

1:50000-25,4

1:12000-10,2

1:5000-4,2

1:4800-4,1

1:50000

1:12000

1:4800

6,5
Точность (LE90%) по высоте, м - - - - 6,5
Минимальный заказ, км2 230

Архив-25

Новая-64

100 - 210
Максимальный заказ, км2 10000
Срок выполнения заказа, дней Архив: 3–14; Новая съемка:7–90
Тип продукта Панхроматический, Мультиспектральный (8 зон) или Комплект (PAN+8 зон); Натуральный цветной; Инфракрасный цветной; Синтезированный (PAN+4 зоны)
Формат файлов GeoTIFF 1.0, NITF 2.1 или NITF 2.0

Основные области использования данных, полученных с КА WorldView-2:

  • создание и обновление топографических карт и планов масштабов до 1: 5 000;
  • создание цифровых моделей рельефа (ЦМР) высокой точности;
  • инженерные изыскания для строительства объектов инфраструктуры транспортировки и добычи нефти и газа.
  • выполнение лесоустроительных работ, инвентаризация и оценка состояния лесов;
  • инвентаризация сельскохозяйственных угодий, создание планов землепользования;
  • мониторинг состояния посевов, оценка засоренности, выявление вредителей и болезней сельхозкультур, прогнозирование урожайности;
  • создание планов городов и схем территориального планирования муниципальных районов;
  • инвентаризация и мониторинг состояния транспортных, энергетических и информационных коммуникаций;
  • наблюдения за природными бедствиями;
  • контроль использования природных ресурсов;
  • проведение научных исследований в различных областях;
  • решение прикладных задач.
