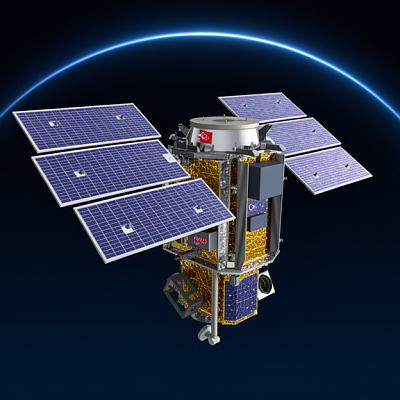

Космический аппарат QuickBird-2 запущен 18 октября 2001 года. Владельцем и головным разработчиком этой космической системы является компания DigitalGlobe (США), которая осуществляла разработку в кооперации с компаниями Ball Aerospace & Technologies Corp.(платформа), Eastman Kodak и Fokker Space.

Образцы космических снимков

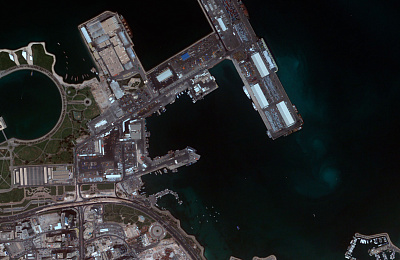

Доха, Катар, май 2013 г., QuickBird © DigitalGlobe

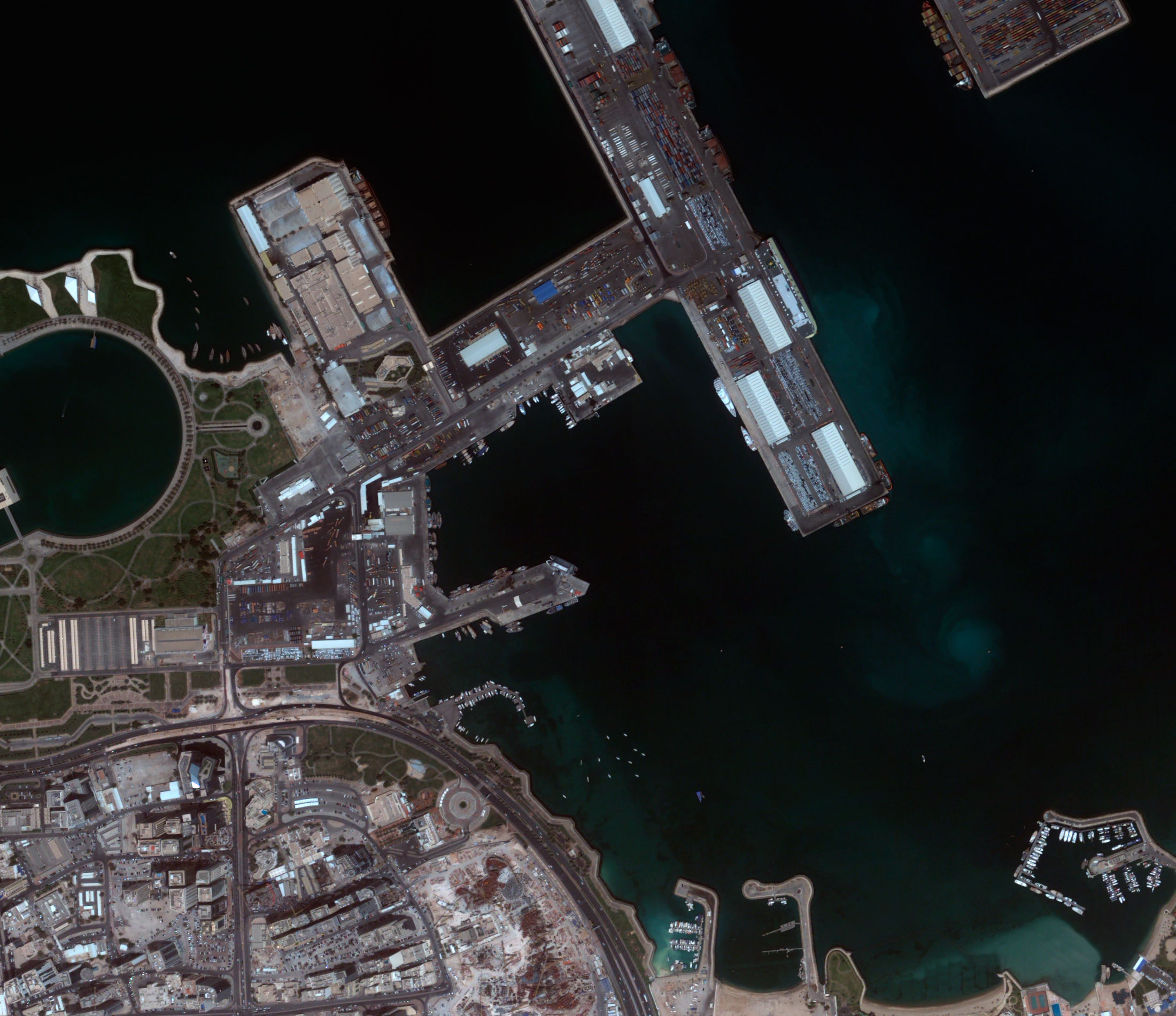

Доха, Катар, май 2013 г., QuickBird © DigitalGlobe

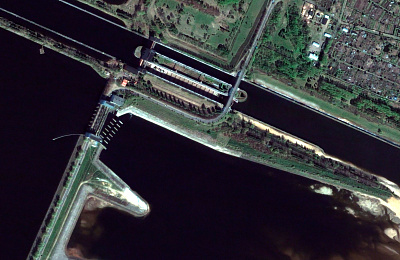

Россия, Рыбинск, 2009 г., QuickBird © DigitalGlobe

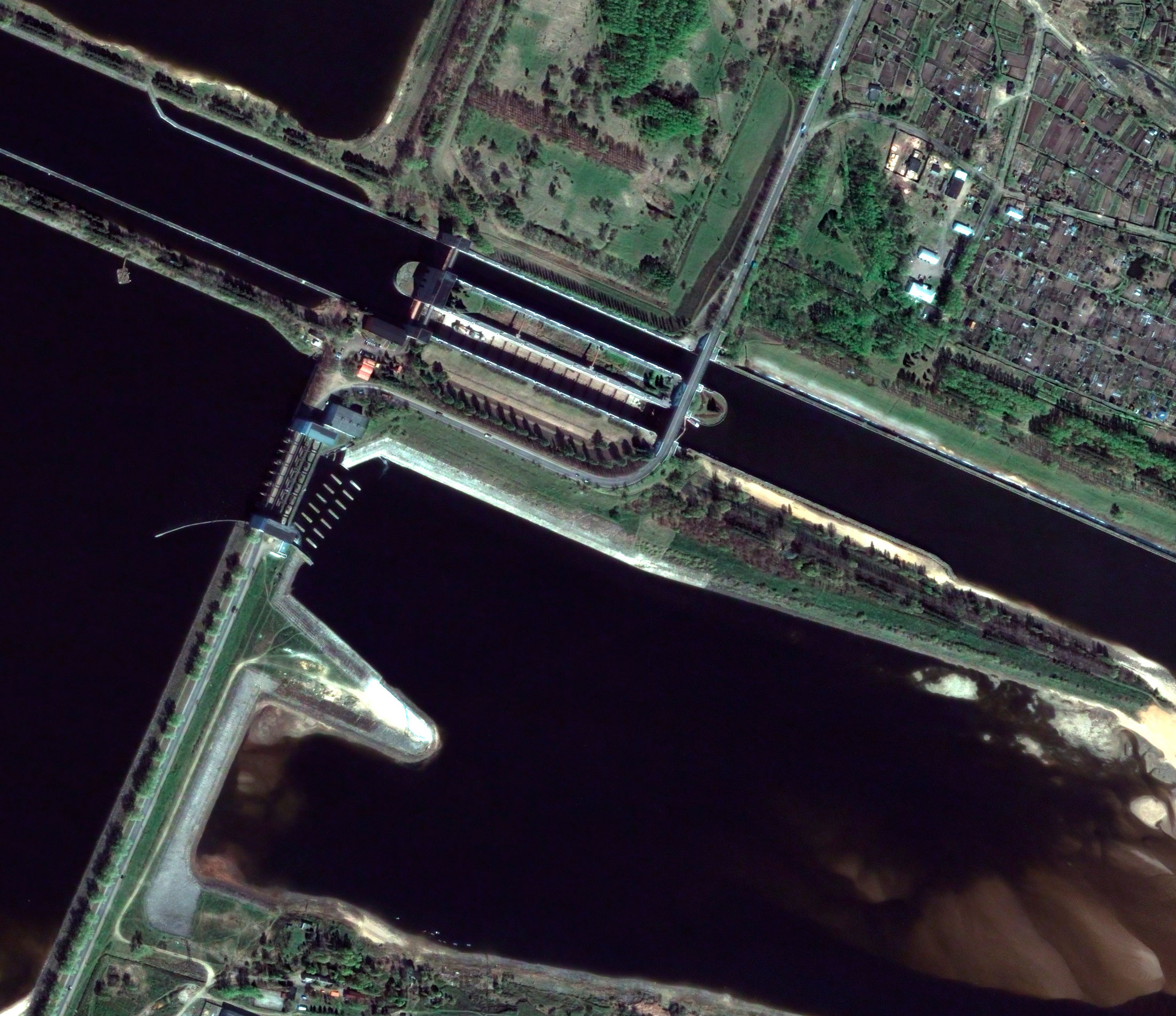

Россия, Рыбинск, 2009 г., QuickBird © DigitalGlobe

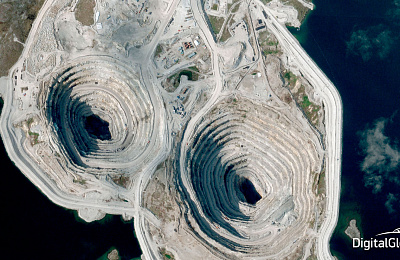

Алмазный карьер Дьявик, Канада, август 2014 года, QuickBird © DigitalGlobe

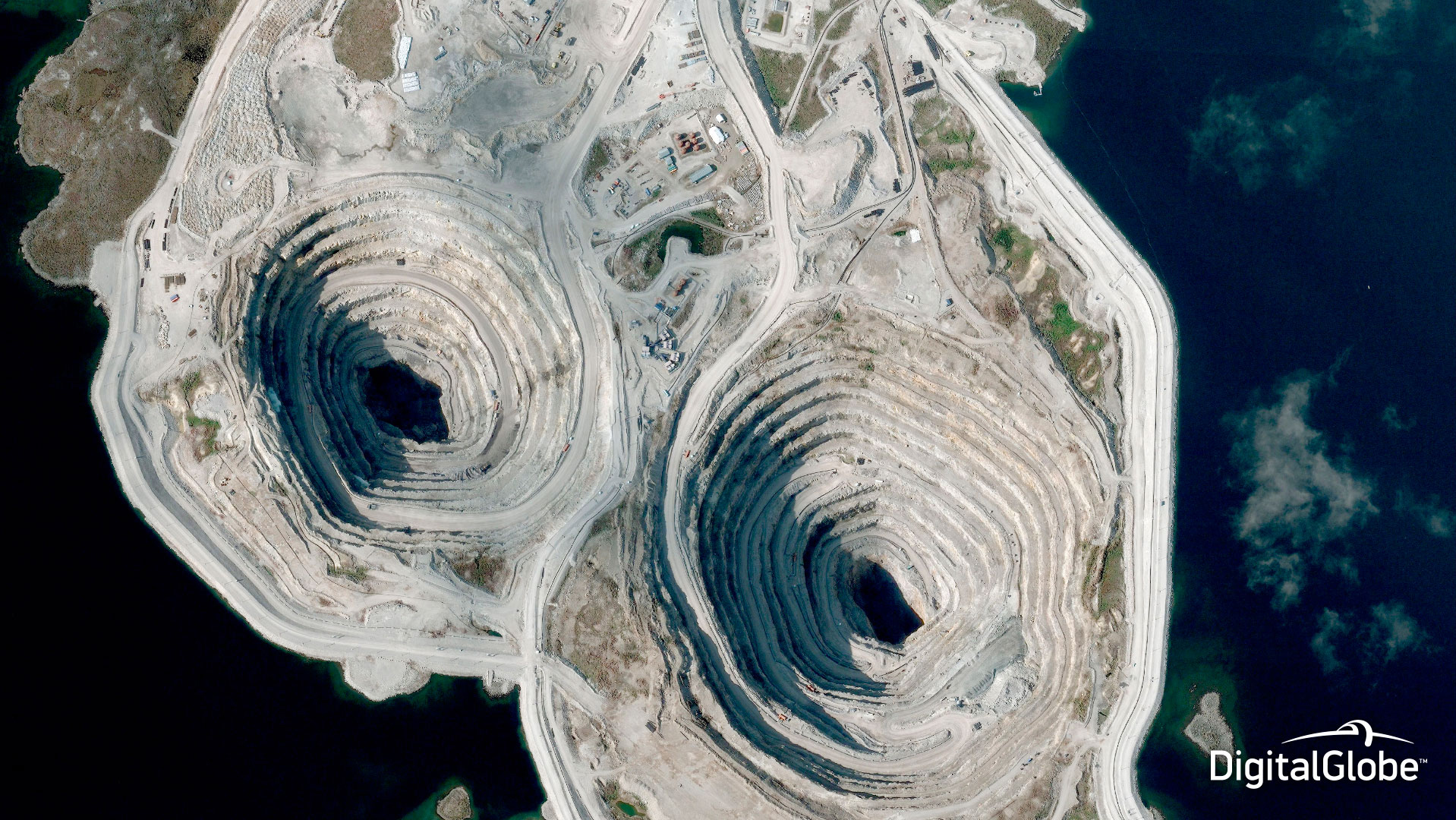

Алмазный карьер Дьявик, Канада, август 2014 года, QuickBird © DigitalGlobe

Космический аппарат был выведен на полярную солнечно-синхронную орбиту высотой 450 км, обеспечивающую его прохождение над любым районом Земли в одно и то же местное время 10:30 утра, каждые 3-7 дней (в зависимости от широты местности). В настоящее время доступен только архив.


Технические характеристики КА QuickBird-2

Наименование КА

QuickBird-2

Страна

США

Разработчики

BATC, Kodak, Fokker Space

Оператор

DigitalGlobe

Дата запуска

18.10.2001

Выведен из эксплуатации Декабрь 2014 г.

Ракета-носитель (РН)

Delta-2

Орбита:

высота, км

наклонение, град

период обращения, мин

количество витков в сутки

время пересечения экватора, час

Солнечно-синхронная утренняя

450

97,2

93,4

14,9

10:30

Платформа:

углы отклонения, град

BCP-2000

50

Срок активного существования, лет

5-7

Период повторного наблюдения, сутки

5-7

Мощность, Вт

3200

Размер КА, м ×м

3,0×1,8

Масса КА, кг

1028

Технические характеристики бортовой аппаратуры

Наименование съемочной аппаратуры

BHRC-60

Фокусное расстояние, м

8,8

Диаметр главного зеркала, см

60

Относительное отверстие

1:14,7

Угол поля зрения, град

2,12

Спектральные диапазоны, мкм

Панхроматический: 0,45-0,90

Синий: 0,45–0,51

Зеленый: 0,51–0,58

Красный: 0,63–0,69

Ближний ИК: 0,77–0,90

Размер элемента PAN, мкм

12

Размер элемента МS, мкм

48

Количество элементов PAN, мкм

27568

Количество элементов MS, мкм

6892

Динамический диапазон, бит

11

Разрешение на местности PAN, м

0,60

Разрешение на местности MS, м

2,4

Ширина полосы захвата, км

16,5

Емкость ЗУ, Гбит

128

Скорость передачи данных, Мбит/сек

320


Виды коммерческой продукции

Basic — наименее обработанные данные, для которых проведена только радиометрическая коррекция и введены поправки за геометрические искажения сенсора. Продукт предназначен для пользователей, имеющих развитые возможности по обработке данных. Для этого DigitalGlobe поставляет информацию о эфемеридах и положении спутника на орбите, данные геометрической калибровки, модель камеры, радиометрические данные, коэффициенты рациональных полиномов и метаданные снимка, что позволяет выполнить сложные фотограмметрические процессы, такие как ортоисправление и трехмерное моделирование.

Standard — продукт предназначен для пользователей со знанием средств обработки данных, которым не требуются данные наибольшей геометрической точности для использования в ГИС или картографировании. Более продвинутые пользователи могут использовать эти данные для точного ортотрансформирования на основе своей ЦМР и наземных опорных точек.

Orthorectified — рассчитан на пользователей, которым нужен продукт уже подготовленный для использования в ГИС или для пользователей, которым необходима высокая степень абсолютной геометрической точности для аналитического применения.

Каждое ортоисправленное изображение радиометрически откалибровано, скорректировано за сенсорные и вызванные платформой, геометрические и топографические искажения, а также приведено к картографической проекцию, заданной пользователем. Дополнительно можно получить эти изображения в виде цифровой мозаики (монтажа), с сшитыми краями для создания цельного покрытия больших территорий.

CitySphere — продукт представляет собой ортотрансформированные снимки с разрешением 60 см и выше в естественных цветах на 300 городов мира. Снимки городов геопривязаны и полностью готовы для передачи заказчику. Мозаика каждого города составлена из наиболее поздних снимков (не ранее 2006 г.). Высокое разрешение, топографическая точность делают CitySphere идеальной базой для ГИС, навигационных систем и мобильных LBS-устройств. Данные представляются в виде мозаик масштаба 1:4800, 1:12 000 или 1:50 000.

Basic Stereo Pair — стереопара, состоящая из двух изображений с перекрытием 90%, полученная за один пролет над районом интереса при оптимальном угле конвергенции. Этот продукт идеален для создания цифровой модели рельефа и 3D визуализации и поддерживается большинством ведущих программных продуктов. Каждое стереоизображение радиометрически откалибровано, скорректировано за сенсорные искажения, но не геопривязано.

Разрешение полученного изображения варьируется от 0,5 м до 0,75 м при угле конвергенции 35°. Размер изображения составляет 17,6 км в ширину и 14 км в длину. Минимальный заказ стереоизображения составляет 15 км х 14 км.

Продукт поставляется по FTP или на DVD вместе с информацией о эфемеридах и положении спутника на орбите, данными геометрической калибровки, моделью камеры, радиометрическими данными, коэффициентами рациональных полиномов и метаданными стереоснимков.


Характеристики коммерческой продукции

Вид продукции

Basic

Standard

Orthorectified

CitySphere

Basic Stereo

Радиометрическая коррекция

Да

Да

Да

Да

Да

Геометрическая коррекция

Да

Да

Да

Да

Да

Геопривязка

Да

Да

-

-

-

Ортотрансформирование

-

-

Да

Да

-

Точность (CE90%) в плане, м

или масштаб

23

23

1:50000-25,4

1:12000-10,2

1:5000-4,2

1:4800-4,1

1:50000

1:12000

1:4800

6,5

Точность (LE90%) по высоте, м

-

-

-

-

6,5

Минимальный заказ, км2

230

25

100

-

210

Максимальный заказ, км2

10000

Срок выполнения заказа, дней

3–14

Тип продукта

Панхроматический, Мультиспектральный (4 зоны) или Комплект (PAN+4 зоны); Натуральный цветной; Инфракрасный цветной; Синтезированный (PAN+4 зоны)

Формат файлов

GeoTIFF 1.0, NITF 2.1 или NITF 2.0


Основные области использования данных, полученных с КА QuickBird-2:

  • создание и обновление топографических карт и планов масштабов до 1: 5 000;
  • создание цифровых моделей рельефа (ЦМР) высокой точности;
  • инженерные изыскания для строительства объектов инфраструктуры транспортировки и добычи нефти и газа;
  • выполнение лесоустроительных работ, инвентаризация и оценка состояния лесов;
  • инвентаризация сельскохозяйственных угодий, создание планов землепользования;
  • создание планов городов и схем территориального планирования муниципальных районов;
  • инвентаризация и мониторинг состояния транспортных, энергетических и информационных коммуникаций;
  • контроль использования природных ресурсов;
  • проведение научных исследований в различных областях;
  • решение прикладных задач.
