Создание ЦММ на территорию Волгоградской области

Создание цифровых моделей местности (ЦММ) на территорию Волгоградской области общей площадью 113520 кв.км, а также более точных ЦММ на 8 городов вышеуказанной области.

Создание ЦММ на территорию Волгоградской области общей площадью 113520 кв.км, а также более точных ЦММ на 8 городов вышеуказанной области.
ЦММ создавались для решения заказчиком задач оценки местности, ориентирования на местности, выполнения проектно-изыскательских работ, обеспечения строительства и реконструкции сети инфраструктуры, определения координат объектов, расчета трасс, расчета покрытий радиосети, отображение элементов сети, а также для решения других задач в интересах деятельности компании.
Создание цифровой векторной карт-основы в формате ГИС «МапИнфо» и/или ГИС «НЕВА» вместе с единым классификатором объектов.

Создание ЦММ (Цифровых Моделей Местности) производится, как правило, по материалам воздушного, наземного фотографирования и космической съемки, ДЗЗ как с зарубежных космических аппаратов, так и с российских аппаратов гражданского назначения, а также путем составления их по картографическим материалам. Дополнительно используются каталоги координат и высот геодезических пунктов и точек съемочной сети; специальные карты и планы ведомственных организаций; литературно-справочные материалы.

Согласно техническому заданию, заказчику требовалось несколько видов ЦММ, а именно:

• Городская Модель 2-го уровня точности (ГМ2) — изготавливаемая для городов и ПГТ, районных центров; городов с невысоким уровнем строительства; отдельных территорий крупных городов с низкой плотностью населения и пригородов.
• Региональная Модель 3-го уровня точности (РМ3) — изготавливаемая для центральных регионов с высокой плотностью населения и застройки; регионов с активно развивающейся инфраструктурой.

На подготовительном этапе работ были подобраны все необходимые материалы для производства ЦММ, в том числе высококачественные космические снимки с КА WorldView-2, WorldView-3, GeoEye, TripleSat, Kompsat-3, Pleiades — для создания точных ЦММ (ГМ-2); Landsat-8 — для создания ЦММ уровня РМ-3.

Первым этапом было создание ортофотопланов на районы работ с учётом всех требований, предъявляемых к данному виду работ.

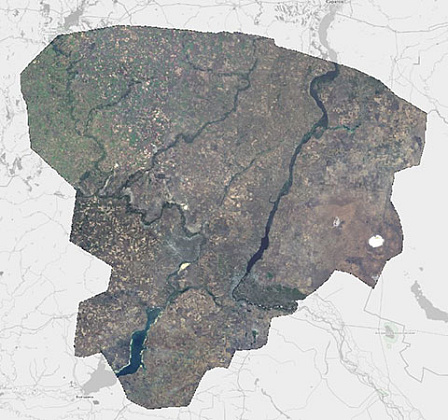

Общий вид ортофотоплана на Волгоградскую область

Следующим этапом стало создание ЦММ, удовлетворяющих следующим основным требованиям:

• достоверно и с соответствующей ЦММ точностью отображать состояние местности, ее характерные особенности;
• соответствовать современному состоянию местности и заявленной в конкретном заказе актуальности ЦММ, которая согласовывается с Заказчиком при заказе конкретной ЦММ;
• обеспечивать полноту объектового состава в соответствии с настоящими требованиями;
• обеспечивать определение с соответствующей ЦММ точностью трехмерных координат;
• элементы содержания ЦММ должны использовать единый классификатор объектов, который должен поставляться вместе с ЦММ;

На заключительном этапе ЦММ были переведены в форматы, требуемые заказчиком. ЦММ были адаптированы к формату системы планирования радиосети и системе планирования мобильной сети телефонной связи. Помимо этого, была создана цифровая векторная карт-основа в формате ГИС «МапИнфо» вместе с единым классификатором объектов.

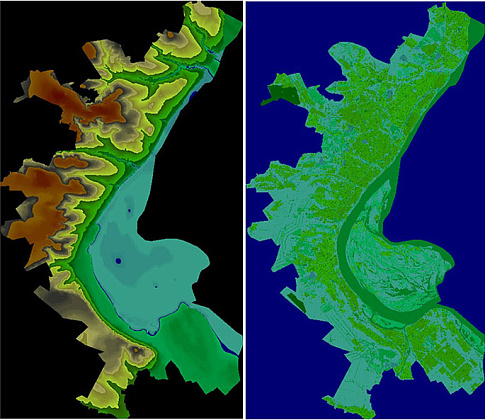

Общий вид ЦМР и ЦММ на город Волгоград

Средние ошибки в плановом положении точек ЦММ и средние ошибки по уровневому положению точек ЦММ не превышали указанных заказчиком значений.

Конечный комплект поставки включал в себя: ортотрансформированные снимки на территории интереса, цифровые модели местности конвертированные в форматы, нужные заказчику, цифровая векторная карт-основа в формате ГИС «МапИнфо». Полученные геоинформационные продукты позволили заказчику выполнить все стоящие перед ним задачи по анализу и оценке местности в целях планирования проектно-изыскательных работ.
