Цель проекта

Создание цифровой модели местности (городской 3D-модели) на г. Санкт-Петербург с высоким уровнем проникновения сетей последних технологий и высоким уровнем нового строительства для оценки местности, ориентирования на местности, выполнения проектно-изыскательских работ, обеспечения строительства и реконструкции инфраструктуры телекоммуникационных сетей, определения координат объектов, расчета трасс, расчета покрытий радиосети, отображение элементов сети, а также для решения других задач в интересах деятельности Оператора сотовой связи.

Выполненные работы

На г. Санкт-Петербург требуется создание ЦММ в следующем составе:

  • городская векторная 3D-модель (рисунок 1);
  • городская клаттерная 3D-модель (рисунок 2);
  • городская цифровая 3D-модель рельефа (рисунок 3);
  • городская цифровая 3D-модель высот препятствий (рисунок 4).



Требуемые параметры точности ЦММ

Наименование ошибок Значения средних ошибок положения точек ЦММ в метрах

В плановом положении строений и изображений четких контуров

2

В плановом положении контуров растительного покрова и грунтов

5

В уровневом положении точек на равнинных территориях

1

В уровневом положении точек на пересеченных, холмистых, песчаных территориях

1,5

В уровневом положении точек на низкогорных и среднегорных территориях

2



Создание ЦММ на г. Санкт-Петербург.

1. Для создания ЦММ, в качестве исходного картографического материала использовались картографические материалы крупного масштаба, имеющиеся в Центре Геодезии, картографии и пространственных данных (ЦГКиПД), материалы Росреестра и материалы космической стереосъёмки, полученные с зарубежных космических аппаратов с разрешением 0,5 м.

На основе полученных космических стереоснимков были созданы цифровые модели рельефа (ЦМР) и ортофотопланы в соответствии с заданными параметрами точности, приведенными выше в таблице. Созданные ЦМР, ортофотопланы, а также использованные для создания ЦММ материалы, обеспечили необходимую точность, полноту и достоверность нанесения объектов местности и их характеристик

2. Городская векторная 3D-модель создавалась в системе координат WGS 84, моделирование по уровневому положению точек ЦММ производилось от уровневой поверхности нуля Кронштадтского футштока и поставлялась в следующих форматах:

  • В формате системы планирования радиосети Asset Enterprise - СК WGS 84, проекции UTM;
  • В формате системы планирования ПАК «ONEGA RPLS» - СК WGS 84 проекции UTM;
  • Векторная карт-основа в формате ГИС «Mapinfo» - СК WGS 84, долгота/широта (EPSG 4326).

Содержание городской векторной 3D-модели соответствует приведенному в Технических требованиях Заказчика описанию и перечню полного состава 25 типов векторных объектов (см ниже Рисунок 1).

3. Городская клаттерная 3D-модель создавалась на основе векторной 3D-модели, приводилась к необходимому виду и наполнялась необходимой семантической информацией в соответствии с приведенному в Технических требованиях Заказчика описанию и перечню полного состава 32 морфологических типов векторных объектов (см ниже Рисунок 2).

4. Городская цифровая 3D-модель рельефа создавалась путем фотограмметрической обработки космических стереоснимков с пространственным разрешением 0,5 м (см ниже Рисунок 3).

5. Городская цифровая 3D-модель высот препятствий определялась в процессе фотограмметрической обработки космических стереоснимков и уточнялась по изображениям одиночных снимков и стереоснимков с помощью подсчета количества этажей, изобразившихся на наклонной стороне зданий и на основе измерения длины теней зданий и сооружений на местности (см ниже Рисунок 4).

Описание фотографии

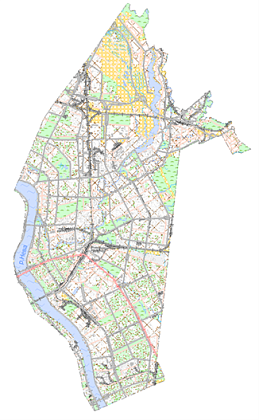

Рисунок 1 - Городская векторная 3D-модель
Описание фотографии

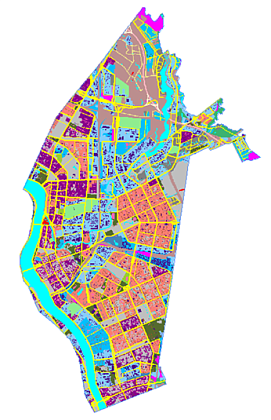

Рисунок 2 - Городская клаттерная 3D-модель
Описание фотографии

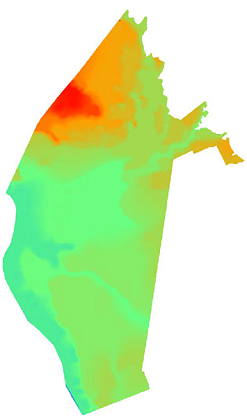

Рисунок 3 - Городская цифровая 3D-модель рельефа
Описание фотографии

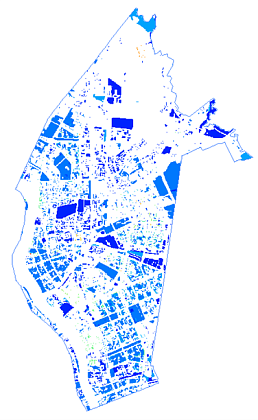

Рисунок 4 - Городская цифровая 3D-модель высот препятствий

Результат

Созданные ЦММ успешно используются в программном комплексе ONEGA RPLS для решения следующих задач:

  • радиочастотное планирование;
  • оптимизация сетей мобильной связи GSM/GPRS/EDGE, UMTS/HSPA+, LTE, LTE-Advanced;
  • оптимизация сетей широкополосного доступа Wi-Fi, WiMAX;
  • планирование размещения базовых станций сотовой связи;
  • перепроектирование имеющихся сетей сотовой связи;

Накопленный опыт команды ГЕО ИННОТЕР вместе с разработчиками ПАК «ONEGA RPLS» позволяют подготовить оптимальное техническое задание для создания ЦММ, в т.ч. с возможностью поставки программного комплекса для радиочастотного планирования и оптимизации сетей мобильной связи с загруженной информацией о местности и обучением сотрудников Заказчика по его применению.
