Создание ортофотоплана на территорию республики Саха (Якутия) г. Айхал

Цель проекта

Выполненные работы

1. Создание проекта;
2. Создание цифровой матрицы рельефа на заданную территорию;
3. Снятие опорных и контрольных точек;
4. Определение положения опорных и контрольных точек на снимке;
5. Уравнивание положения снимка;
6. Контроль точности выпускаемой продукции;
7. Создание ортотрансформированного изображения (ортофотоплана);
8. Контроль точности выпущенной продукции.

Описание работ

В данной работе были использованы материалы космической съемки на территорию г. Айхал, выполненных спутником — WorldView-1. Для планово-высотной привязки использовались наземные опорные точки с точностью координат до 2 м в системе координат WGS84, UTM 49. На всю территорию в качестве ЦМР использовалась ASTER GDEMV2. Весь комплекс фотограмметрических работ по созданию ортофотоплана выполнялся на базе программной системы «PHOTOMOD версии 5.2» и включал в себя:

Результат

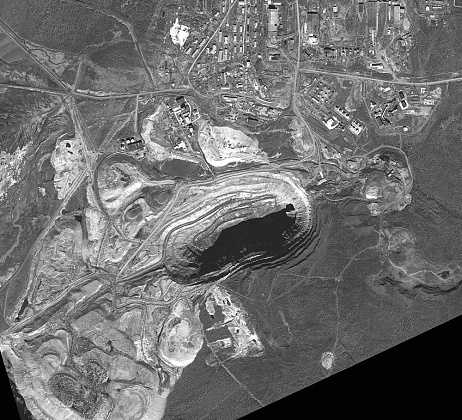

По результатам работы был получен ортофотоплан на территорию республики Саха (Якутия) (г. Айхал). Размер пикселя ортофото задавался равным 0.5 м.

В соответствии с инструкцией по фотограмметрическим работам точность уравнивания соответствует точности уравнивания плановых координат опорных точек для создания карт масштаба 1:5000.

Немного истории:

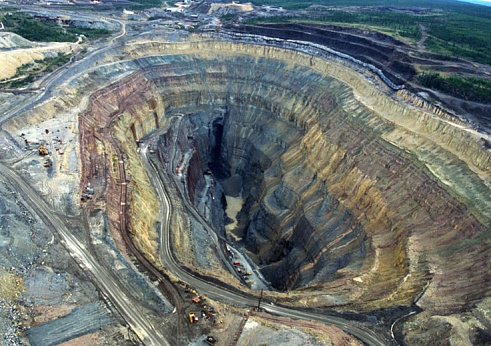

Айхал — алмазное месторождение, открыто группой геологов Амакинской экспедиции 22 января 1960 года. Изначально найденная кимберлитовая трубка получила название «Январская», однако в скором времени её переименовали в «Айхал». В том же 1960-м году у месторождения, в связи с открытием кимберлитовой трубки «Айхал», появился поселок городского типа Айхал и начались работы по строительству горной обогатительной фабрики, а первые алмазы из россыпей были добыты в 1961 году. В июне 1986 года был создан Айхальский горно-обогатительный комбинат. Одной из основных задач ГОКа было разработать проект вскрывающих выработок, которые позволили бы начать работы на руднике. Выемка с открытой добычей кимберлита производилась вплоть до апреля 1997 года. В 2008 г. было завершено сооружение первого этапа второго пускового комплекса рудника «Айхал», в том же году добыли первые 150 тысяч тонн руды подземным способом.

Население — 15,2 тыс. жителей (по данным 2010 г.)
