Cоздание ортофотопланов МШ 1:5000 на газопровод в Ямало-Ненецком округе

Цель проекта

Целью данных работ являлось создание ортофотопланов масштаба 1:5000 на район трассы газопровода в Ямало-Ненецком АО по заказанным космическим изображениям GeoEye-1. Местоположение участка работ и геопривязанные картографические материалы передавались Заказчику в цифровой виде для обоснования инвестиций в освоение Северо-Каменномысского газового месторождения.

Выполненные работы

Описание работ

Содержание работ в соответствии с ТЗ:

• Заказ и получение новой космической съемки с КА «GeoEye-1» на объект,
• Ортотрансформирование цифровых изображений GeoEye-1 с использованием коэффициентов рациональных функций съемочной камеры КА «GeoEye-1» (RPC-полиномы),
• Создание мозаики изображений из материалов космической съемки GeoEye-1,
• Оформление отчетной документации.

Характеристика объекта

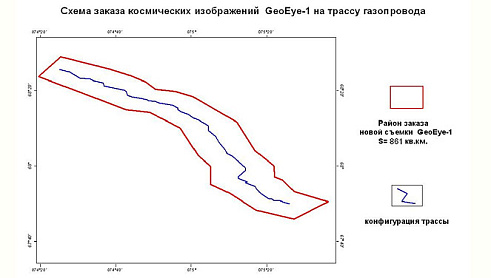

Объект находится в Тюменской области, Ямало-Ненецкий АО. Центральная часть Обской Губы. Тазовский полуостров. Трасса линейной части газопровода от берега Обской губы в районе Мыса Парусный до ГКС Ямбургского ГКМ протяженностью около 90 км шириной 10 км. Начало трассы – точка берегового примыкания вблизи м. Парусный. Конец трассы – точка подключения на компрессорной станции ГКС Ямбургской газопроводной системы.

Особые условия расположения объекта в пределах субарктической континентальной аркто-тундры и типичной тундры. Благоприятный временной период для выполнения новой космической съемки GeoEye-1 начинается 15 июня и заканчивается 1 сентября. Продолжительность неблагоприятного периода составляет 9,5 месяцев – с 1 сентября по 15 июня.

Ход работ

Регулярное отслеживание выполнения заказной съемки и анализ качества произведенной съемки производился с постоянным контактом с директором продаж компании GeoEye с целью ускорения выполнение заказной съемки на весь район работ.

Анализ всей произведенной съемки GeoEye-1 за период времени с 15 июля по 15 сентября показал, что было произведено 42 попытки выполнить съемку. Но из-за сложных метеорологических условий часть снимков оказалась не пригодна для обработки, т.к. на снимках присутствовал очень большой процент облачности. Разброс облачности на всех 42 снимках составлял – от 0% до 97%. После отбора снимков с приемлемой облачностью осталось 8 изображений с облачностью от 0% до 69%. Из этих снимков были отобраны только те районы, которые имели максимально допустимый процент облачности – 15%. Из облачных изображений были вырезаны только те участки, которые были пригодны для обработки.

Ортофототрансформирование выполнялось с использованием рациональных полиномиальных функций, точность которых декларируется в 3-5 метров. Для устранения систематических погрешностей были определены ряд точек, на векторных фрагментах, предоставленных заказчиком. Трансформирование выполнялось в проекцию UTM, 43 зона на эллипсоиде WGS-84. Соответственно координаты точек векторных фрагментов, предоставленные в системе координат СК-42 были пересчитаны в проекцию UTM, 43 зона на эллипсоиде WGS-84.

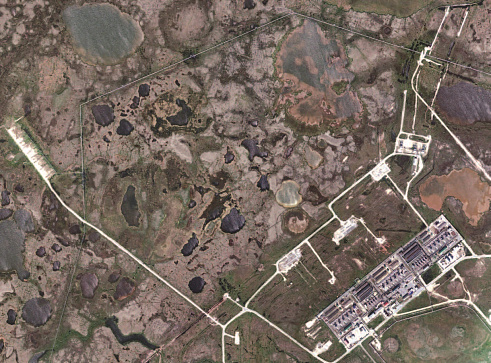

Из ортотрансформированных снимков создавалась мозаика по четырем заданным районам. Окончательная нарезка фрагментов осуществлялась в соответствии с расположением карт масштаба 1:25000. Выходные данные представлены в форматах GeoTiff и Erdas IMG. Динамический диапазон 16 на канал. Для уменьшения размеров снимков они дополнительно делились на 2 части.

Результат

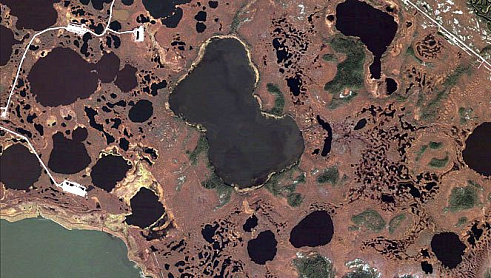

Заказчику передавался комплект из ортотрансформированных снимков. Окончательная нарезка которых осуществлялась в соответствии с расположением карт масштаба 1:25000. Выходные данные были представлены в форматах GeoTiff и Erdas IMG. Динамический диапазон 16 на канал.
