CSG-1
- Тип спутника:
- Радарная
- Пространственное разрешение:
- Сверхвысокое (1 м и выше)
- Страна:
- Италия
CSG-1
Технические характеристики съемочной системы космического аппарата CSG-1
| Тип съёмки | Радиолокационный | ||
|---|---|---|---|
| Рабочий диапазон | X-диапазон | ||
| Режим съёмки | SpotLight, Stripmap, ScanSAR | ||
| Разрешение на местности другое, м | 0,5 , 3, 4x20, 6x40 | ||
| Поляризация | Одинарная, двойная или полная в зависимости от режима | ||
| Ширина полосы захвата | 7,3x3,1 , 10, 30, 40, 100, 200 | ||
| Интерферометрия | Да | ||
Характеристики космического спутника
| Оператор | Telespazio |
|---|---|
| Страна-оператор | Италия |
| Дата запуска | 18.12.2019/31.01.2022 |
| Дата завершения миссии | Миссия активна |
| Масса КА | 2205 |
| Тип орбиты | Солнечно-синхронная |
| Высота орбиты | 619.6 |
| Период повторной съёмки, сутки | 16 |
| Срок эксплуатации | н/д |
| Тип съёмки для заказа | Архив/Новая |
CSG-1 — итальянский космический аппарат, запущенный 18 декабря 2019 года с космодрома Куру ракетой носителем «Союз» на низкую околоземную орбиту. КА CSG-1 является дальнейшем развитием радиолокационных аппаратов Cosmo-SkyMed первого поколения, которые запускались с 2007 года. Сегмент первого поколения включал четыре космических аппарата Cosmo-SkyMed, а второе поколения составляет группировку малых спутников для наблюдения за Средиземноморским бассейном из двух спутников CSG (Cosmo-SkyMed Seconda Generazione).
Описание спутника CSG-1
CSG-1 был запущен 18 декабря 2019 года с космодрома Куру во Французской Гвиане с помощью ракеты-носителя Soyuz. Он стал первым аппаратом второго поколения в рамках программы COSMO-SkyMed, призванной заменить и дополнить спутники первого поколения.
Аппарат работает на солнечно-синхронной орбите на высоте около 620 километров. Он оснащён усовершенствованным X-диапазонным радиолокатором, обеспечивающим более высокое пространственное разрешение, улучшенную радиометрию и геолокационную точность по сравнению с предыдущим поколением. В режиме высокой детализации спутник способен получать изображения с разрешением до 0,5 метра, а в режиме широкого охвата — с разрешением 3–30 метров при ширине полосы съёмки до 200 километров.
К основным особенностям CSG-1 относятся повышенная частота повторных съёмок, улучшенное качество изображений, высокая оперативность передачи данных, возможность синхронной работы с другими спутниками и поддержка интерферометрии (InSAR) для анализа деформаций поверхности. Также спутник способен быстро изменять геометрию съёмки и ориентироваться на заданные цели по команде с Земли.
Разработчиком спутника является итальянская компания Thales Alenia Space, а оператором — Итальянское космическое агентство (ASI) в сотрудничестве с Министерством обороны Италии. В проекте также участвуют компании Leonardo и Telespazio, отвечающие за управление, обработку данных и коммерческое распространение информации.
Заполните форму заказа
Часто задаваемые вопросы
Детальное описание
КА CSG-1 массой 2,2 тонны разработан на базе платформы «Прима» (Prima), заимствованной от аппаратов первого поколения, однако обладающей: более чем на 40% увеличенной мощностью энергоустановки, что необходимо для получения более качественных изображений, увеличенным объемом баков с топливом, что позволяет продлить срок активного существования.
Разработана совершенно новая бортовая радиолокационная система (РЛС) с синтезированной апертурой SAR (Synthetic-aperture radar) X-диапазона, которая использует сигналы одной, двух и четырех комбинаций видов поляризации на прием и передачу и позволяет получать изображения в шести режимах съемки с пространственным разрешением до 0,8 м. Точность геодезической привязки изображений составит не хуже 20 м.
Новое устройство обработки и передачи данных PDHT (Payload Data Handling and Transmission) позволяет обеспечить: увеличенный в два раза объем бортового запоминающего устройства, увеличенную в два раза скорость передачи данных на Землю, увеличенную скорость приема информации от РЛС. Внесены значительные изменения во все элементы PDHT, такие как, бортовая память, система управления и программное обеспечение, система шифрования данных, схема модуляции и коммуникационные устройства. Данные со спутника передаются непосредственно на Землю и через геостационарную аппаратуру ретрансляции европейской системы «Едрс» со скоростью более 310 Мбит/с.
Наземный комплекс системы включает военный и гражданский сегменты. Гражданский сегмент (C-UGS – Civilian User Ground Segment) включает основной комплекс непрерывного контроля и управления (CGS – Core Ground System), осуществляющий под готовку программ съемки и постоянный контроль за функционированием КА, а также средства управления и контроля, находящиеся в ведении фирмы «Телеспацио» (Италия). Основной комплекс управления расположен на территории космического центра Фучино (80 км северо-восточнее г. Рим), в котором функционирует центр управления и планирования работы, предназначенный для обработки заявок на космическую съемку, составления плана работы спутников и контроля его выполнения и пункт приема данных от КА.

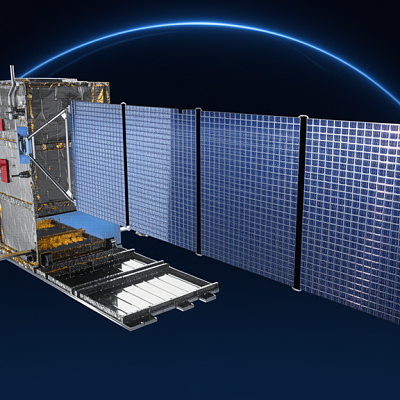

КА CSG-1 состоит из полезной нагрузки — радиолокатора SAR-2000 S.G. и выводящей её в космос спутниковой платформы. Высота и длинна антенны составляют соответственно около 5,7 и 1,4 м. Масса КА CSG-1 составляет около 2200 кг.
Технические характеристики КА CSG-1
|
Наименование КА |
CSG-1 |
|
Страна |
Италия |
|
Разработчики |
Талес-Алениа спейс-Италия |
|
Оператор |
Телеспацио |
|
Дата запуска |
18.12.2019 |
|
Ракета-носитель (РН) |
Союз СТА с РБ «Фрегат» |
|
Стартовая площадка |
Космодром Куру (Французская Гвиана) |
|
Орбита |
Низкая околоземная |
|
Периодичность съемки, сутки |
10 |
|
Съемочная аппаратура |
PRIMA |
|
Срок активного существования, лет |
2 |
|
Размеры антенны, м х м |
5.7 × 1,4 |
|
Мощность, Вт |
18600 |
|
Емкость, Гбит |
1530 |
|
Масса КА, кг |
2205 |
Система спутникового наблюдения Земли COSMO-SkyMed (CSG) оснащена РЛС с синтезированной апертурой (synthetic aperture radar, SAR), разработанной для гражданских и военных целей.
Технические характеристики бортовой съёмочной аппаратуры CSG-1
|
Наименование съемочной аппаратуры |
SAR-2000 S.G. |
|
Тип аппаратуры |
Радиолокатор |
|
Целевое назначение |
Высокодетальная всепогодная съемка Земли |
|
Тип сканера |
Съемка во все стороны от надира кроме вперед с наклонением 20-50° |
|
Ширина полосы захвата, км |
От 10 до 320 |
|
Спектральный диапазон, см |
3.1 |
|
Радиометрическое разрешение, бит |
8 |
|
Поляризация |
Двойная или четырехкратная одиночная |
|
Разрешающая способность: |
|
|
одиночная поляризация при съемке сцены 10 км х10 км, метра |
0.8 |
|
двойная поляризация при съемке сцены 10 км х 10 км, метра |
1 |
|
двойная поляризация при съемке сцены 30 км х 2500 км, метра |
3 |
|
четверная поляризация при съемке сцены 15 км х 2500 км, метра |
3 |
|
двойная поляризация при съемке сцены 100 км х 3000 км, метра |
4x20 |
|
двойная поляризация при съемке сцены 200 км х 2500 км, метра |
6x20 |
Области использования данных ДЗЗ с CSG-1:
- обеспечение обороны и безопасности;
- создание и обновление тематических и карт специального назначения;
- создание цифровой модели рельефа (ЦМР) и ЦММ высокой точности (по высоте 2–4 м);
- всепогодное наблюдение за природными и антропогенными катастрофами;
- оценка сейсмической опасности, прогнозирование землетрясений, извержений вулканов;
- точное сельское хозяйство
