Многофункциональные космические аппараты – будущее направление

Современные спутники ДЗЗ все чаще приводят к мысли и созданию многофункциональных платформ. Вместо запуска отдельных аппаратов для разных целей, инженеры интегрируют на одной платформе или в рамках одной распределенной системы оптические сенсоры, радары, лидары, телекоммуникационное и специальное оборудование. Это позволяет получать более полную и оперативную информацию.

Анализ доступных данных показывает сегодня два основных подхода к такой интеграции: создание единых спутников с несколькими типами полезной нагрузки и формирование распределенных группировок ("виртуальных созвездий"), где спутники с разными сенсорами работают в связке. Синхронизация съёмки создаёт новое качество данных и повышает уровень аналитических выводов, а передача с борта КА в точку заказчика, уменьшает временную реакцию в 100 раз.

И нет ничего не обычного, что именно военные ведомства, в первую очередь, стремятся реализовать это направление. И гражданское направление получает значительное преимущество, особенно в направлении чрезвычайных ситуациях техногенных и природных катаклизмов.

Реальные проекты и концепции

На сегодняшний день существует несколько примеров реализации этой концепции:

GalaxEye (Индия). Этот стартап объявил об успешном испытании полезной нагрузки GLX-SQ, которая впервые в мире объединила синтезированную апертуру радара (SAR) и оптическую камеру на одной платформе. Это позволяет получать изображения, которые сочетают в себе детализацию оптики и всепогодные способности радара. В составе миссии "Drishti" 03 мая 2026 года космический аппарат GalaxEye успешно выведен на орбиту.

Кооперация известных мировых компаний способствует продвижению такой концепции. Так компания Antaris, поставщик программных платформ для космической отрасли, и GalaxEye, оператор спутниковой съемки, подписали Меморандума о взаимопонимании по созданию первого в мире такого спутника. Меморандум охватывает сотрудничество между тремя индийскими лидерами космической отрасли — GalaxEye, Ananth Technologies и XDLINX Labs — и американским поставщиком программного обеспечения для спутников Antaris.

КА "Drishti", по мнению разработчиков, ISRO и индийских военных позволит максимально эффективно использовать космические и наземные ресурсы, опережать угрозы противника. Особенный интерес проявляют военные так, как благодаря технологии Full Mission Virtualization ™ (синхронизированный синтез оптических и радиолокационных изображений) с этого КА они могут получать ответы на критически важные вопросы в режиме реального времени, планировать динамичные операции в условиях противостояния Индии в окружающей обстановке, а также проводить тренировки и военные игры в полностью цифровой среде.

При разработке КА, в частности, подход компании Antaris, ориентированный на цифровые технологии, позволяет проектировать, тестировать и «выполнять» всю миссию в виртуальном пространстве, беспрепятственно интегрируя каждую полезную нагрузку и аналитический компонент, чтобы оставаться в рамках бюджета, в срок и всегда опережать события. Создаётся комплексная система аппаратного и программного обеспечения, разработанная для работы в «идеальной» гармонии.

Для «виртуального пространства» используется продукт SatOS от Antaris — открытая облачная операционная система для спутников любого назначения. Разработанная для обеспечения совместимости, SatOS™ стандартизирует работу спутников на различных платформах и в различных группировках. Ее модульная архитектура поддерживает быструю интеграцию оборудования от разных производителей, значительно снижая сложность и стоимость, а также повышая масштабируемость.

Интеграция оборудования осуществляется на одной платформе - полезной нагрузке КА: термостабильном стенде, как датчик SAR X-диапазона, так и 7-диапазонный мультиспектральный формирователь изображений. Кроме того, такое физическое размещение является существенным конструкторским решением по устранению параллаксной ошибки в источнике изображений и их синтезе. Алгоритмы слияния выполняются и на основе искусственного интеллекта для субпиксельной совместной регистрации и коррекции дрожания. Эти алгоритмы гарантируют, что каждая отдельная точка данных с обоих сенсоров (датчиков) будет зафиксирована и обработана как часть единого, унифицированного набора данных.

Оптический слой обеспечивает интуитивно понятный визуальный контекст, цвет и текстуру, что облегчает интерпретацию изображения. Известная ситуация оптической съёмки - ночное небо, облака и дым и т.п. ликвидируется на окончательном изображении при подключении слоя SAR. SAR, естественно, проникает сквозь облака, темноту и дым и выявляет структурную информацию, текстуру поверхности и фиксирует изменения высоты.

Программное обеспечение SyncFused™ для синтеза изображений КА DRISHTI сочетает в себе четкость оптической визуализации с надежностью SAR в любых погодных условиях. В результате получается единый набор данных с полным контекстом и неоспоримой достоверностью наземных условий, полученный за один проход КА.

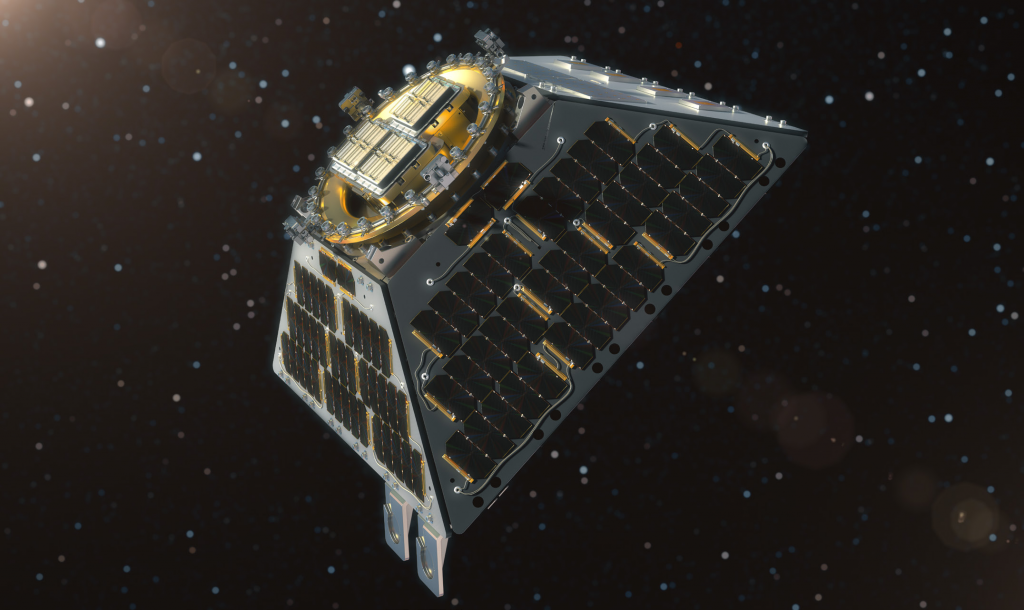

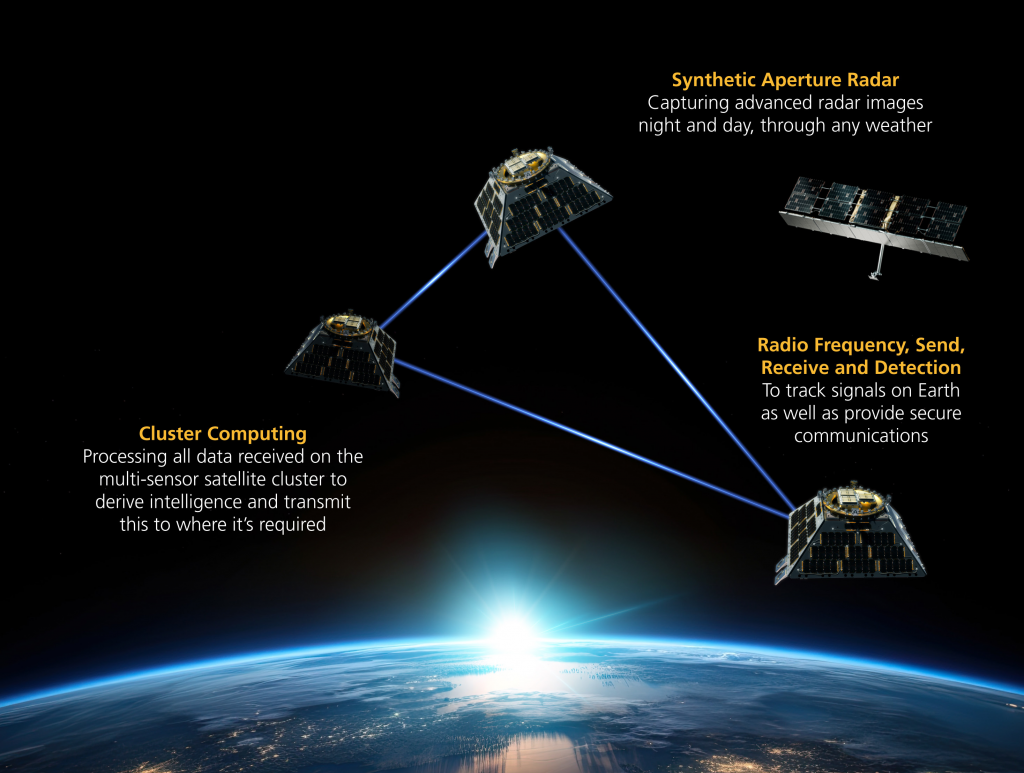

Azalea (BAE Systems, Великобритания). Это не один спутник, а кластер из четырех аппаратов, которые летят в формации и работают как единая система. Три спутника несут датчики радиочастотного мониторинга (RF) для поиска и пеленгации сигналов (SIGINT), а четвертый оснащен радаром SAR от финской компании ICEYE для получения снимков высокого разрешения. Это пример распределенной системы, где каждый спутник выполняет свою узкую задачу, но данные на выделенную территорию концентрируются в одной точке.

Несколько подробно, Azalea™ — это программа по запуску многофункциональной спутниковой системы с возможностями радиочастотной (РЧ) связи на низкую околоземную орбиту. Система будет собирать широкий спектр данных и анализировать их на орбите, используя бортовое машинное обучение для предоставления разведывательной информации там, где это необходимо.

Технологии, предоставленные компанией Azalea, позволят нам внедрить передовые возможности в области разведки, наблюдения и рекогносцировки (ISR), что повысит способность, по мнению МО Великобритании, понимать угрозы и опасности в космосе, из космоса и сквозь него.

КА Azalea™ будут одновременно собирать данные из множества источников, включая широкополосные радиочастотные данные и данные радиолокатора с синтезированной апертурой (SAR), благодаря технологии, предоставленной финской компанией ICEYE, для целевого объекта. Система обеспечит перспективу данных изображений днем и ночью, а также через облачные сервисы, предоставляя военным, гражданским и коммерческим пользователям расширенную информацию и аналитические данные для принятия решений. Эта возможность мониторинга упростит обнаружение физических изменений, таких как движение кораблей или самолетов, или определение местоположения людей, находящихся в зоне риска во время стихийных бедствий, таких как наводнения и лесные пожары.

По сравнению с существующими космическими сенсорами и традиционными процессами передачи данных, система Azalea™ позволит сэкономить ценное время за счет объединения и анализа данных в космосе. Она будет выявлять интересующие виды деятельности и напрямую взаимодействовать с пользователями на Земле, быстро и безопасно предоставляя достоверные данные непосредственно лицам, принимающим решения.

В отличие от обычных спутников узкого назначения, кластер будет переконфигурируемым на орбите подобно установке нового приложения на смартфоне, что обеспечит возможность выполнения будущих миссий заказчиков и продлит срок службы спутников. Благодаря открытой архитектуре, будущие кластеры Azalea™ будут совместимы с различными типами сенсоров – такими как электрооптические, гиперспектральные и инфракрасные – и программами стран-союзников.

ISR Constellation (Нидерланды). Проект нидерландской оборонной промышленности направлен на создание группировки малых спутников для разведки и наблюдения. Концепция подразумевает использование радаров SAR, сенсоров радиоэлектронной разведки (ESM) и передовых оптических линий связи для быстрой передачи данных между спутниками и на Землю.

Цель проекта — разработка разведывательной, наблюдательной и рекогносцировочной (ISR) миссии на основе малых спутников (SmallSAT), которая объединит преимущества множества датчиков с радиолокатором с синтезированной апертурой в качестве основного всепогодного датчика, датчиками радиоэлектронной борьбы (ESM) и передовыми высокоскоростными оптическими технологиями связи и обработки изображений. Такая группировка обеспечит широкие возможности ISR, превосходящие возможности существующих космических систем, с беспрецедентной скоростью доставки и оперативностью.

Передовые исследования направлены на установление связи между сверхбыстрой межспутниковой связью и новым подходом к синхронизации с использованием оптических каналов передачи данных, что позволит достичь высокой скорости реагирования в миссиях разведки, наблюдения и рекогносцировки, а также значительно продвинуться в технологиях космического наблюдения и рекогносцировки.

Инновационная сфера технологий обработки изображений охватывает всю цепочку обработки изображений. Эта (ключевая) технология имеет решающее значение для инноваций, в частности, в медицинской отрасли, полупроводниковой промышленности, сфере безопасности, сельском хозяйстве, промышленности, транспорте и аэрокосмической отрасли.

Проектом занимается консорциум TNO, Nederlands Lucht - en Ruimtevaartcentrum (NLR) и FSO Instruments Нидерландов.

TNO — крупная нидерландская исследовательская организация, которая разрабатывает передовые оптические и радиолокационные приборы для спутников, специализирующиеся на лазерной связи, наблюдении за Землей и космической астрономии.

В целом консорциум реализует европейский проект REACTS (Responsive European Architecture for Space — адаптивная европейская архитектура для космического геопространства). Многофункциональные КА – часть этого проекта.

Проект REACTS призван заложить основу для развития государствами-членами Европы новой, общей и передовой космической оборонной системы: надежной сети адаптивных космических систем (RSS), обладающей полной гибкостью и масштабируемостью. Эта сеть должна обеспечивать запуск многофункциональных спутников и доставку геопространственных данных в течение 72 часов. В рамках проекта будет определена архитектура, разработана концепция операций (CONOPS) и составлена дорожная карта для технических и управленческих аспектов. Кроме того, проект проанализирует и опишет стандарты интерфейса RSS и разработает программное обеспечение для моделирования оперативности системы.

Ключевой вопрос – совместимость всех КА на орбите: «единый щелчок фотоаппарата наведённого изображения».

ArabiaEye (Саудовская Аравия). Проект группировки из 16 малых спутников, работающих попарно: один спутник, в паре, несет оптическую камеру, а другой — радар SAR. Это позволяет добиться ежедневного обновления данных и эффективно их комбинировать (data fusion), например, для гражданской сферы, обнаружения разливов нефти.

Разработанные компаниями Airbus Defence and Space и Thales Alenia Space, КА планируются использовать и в военных целях для Саудовской Аравии и партнёров на Ближнем Востоке, для картографирования и мониторинга окружающей среды.

Вариант в этом проекте КА SAR - SARsatX предоставляет, по мнению руководителей ведущего подразделения национальной космической программы Саудовской Аравии King Abdulaziz City for Science and Technology надежные решения для наблюдения за Землей с помощью радиолокационных спутников, поддерживающие мониторинг, управление рисками и принятие обоснованных решений в ключевых отраслях в связке с оптическими аппаратами.

«Эти инициативы призваны способствовать развитию устойчивого, высокотехнологичного и самодостаточного космического сектора в рамках национальной программы «VISION 2030», которая охватывает все региональные КА на орбите и перспективное направление отрасли.»

Телекоммуникационный компонент для гибридной сети разрабатывается компанией Thales Alenia Space, которая войдёт в
глобальную сеть Omnispace.

Комбинированные КА на очень низкой орбите

DARPA, Европейское Космическое агентсво и ряд стран сосредоточились на проектировании и создании аппаратов на очень низкой орбите VLEO, полагая, что она позволит иметь для КА высокие технические характеристики и экономические преимущества.

В частности, американская компания REDWIRE уже предлагает целое семейство комбинированных аппаратов на VLEO.

К ним относятся КА: DeepSat, SabreSat, Phantom, Skimsat. Пока известно, что они, обобщённо, будут иметь следующие характеристики: орбита 150 – 300 км; вес от 250 до 400 кг; срок службы на орбите от 5 до 7 лет.

Есть ТТХ на КА Stingray: разрешение 15 см, высота орбиты 250 км. В плане первый КА только оптический (PAN+RGB+NIR), затем многофукциональный. Таких аппаратов планируется до 60.

Основное назначение: выполнения на одном КА широкого спектра разведывательных, геологических, коммуникационных, SIGNAL и научных задач.

Как это работает и зачем нужно?

Хотя концепция объединения всех трёх функций (оптики, радиолокатора и связи) в одном спутнике встречается редко, технологии активно развиваются. В зависимости от того, как понимать "нагрузку", можно выделить два основных подхода: комплексирование разнородных систем для решения задач самого спутника и создание универсальных платформ для наблюдения Земли, где функции разделены, но дополняют друг друга.

Вариант 1: Бортовая система самозащиты (Оптика + Радиолокатор)

Этот вариант представляет собой законченную систему, где оптические и радиолокационные датчики работают в связке для выполнения специфической задачи — обеспечения безопасности самого космического аппарата.

В частности, российскими специалистами (АО «ИСС», СФУ) была предложена и проработана бортовая оптико-радиолокационная система (БОРЛС). Но она предназначена для установки на геостационарные спутники связи.

Главная цель такой системы — защита дорогостоящего спутника от столкновения с космическим мусором или неуправляемыми аппаратами. Она обнаруживает опасные объекты, определяет их координаты и сопровождает их.

Система работает по принципу взаимодополняемости:

• Оптика используется на освещенных Солнцем участках орбиты для точного определения угловых координат объекта.
• Радиолокатор включается в тени или при засветке оптики, а также для точного измерения дальности до цели.

В данном случае обе системы служат для «внутреннего» использования, а функция связи — это основная задача самого спутника, на котором такая система установлена.

Вариант 2: Спутники для наблюдения Земли (Оптика + Радиолокатор) + телекоммуникация

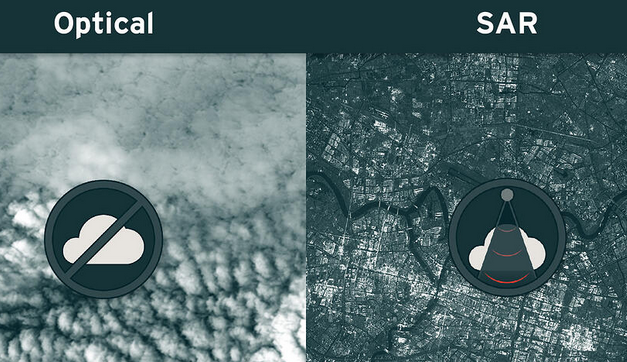

В сфере дистанционного зондирования Земли (ДЗЗ) оптическая и радиолокационная съемка — это два ключевых, но разных метода. Обычно они реализуются на разных спутниках из-за технической сложности их совмещения. Однако на уровне орбитальной группировки эти данные успешно дополняют друг друга.

• В идеале, для эффективного мониторинга Земли используются одновременно и радиолокационные, и оптические спутники. Оптика дает привычную «картинку» в высоком разрешении, а радар — всепогодность и способность замечать детали, невидимые глазу (например, структуру под пологом леса или неглубоко под землей).

Дополнение на этом же спутнике функции телекоммуникации - решение глобального покрытия наземных абонентов услугами связи при снижении стоимость космической системы, прежде всего, передачи данных, а терминалы межспутниковой оптической связи позволяют создавать «сеть» в космосе, где спутники могут обмениваться данными друг с другом на приличных скоростях (до 100 Гбит/с), прежде чем отправить их на Землю. Это важный шаг к интеграции всех трех функций.

Вариант 3: Многофункциональные платформы готовые к запуску.

На данный момент нет ещё серийных гражданских спутников, которые одновременно вели бы детальную оптическую съемку Земли, радиолокационную съемку и при этом служили бы ретранслятором связи для других абонентов. Это связано с серьезными ограничениями по энергопотреблению, массе и тепловыделению на борту одного аппарата, но разработки идут, а военные уже готовы к запуску таких аппаратов. А вот военный вариант готов к запуску в ближайшее время.

Известно его название и декларации назначения. Да, Starshield полностью соответствует спутнику с многофункциональной нагрузкой. Это именно тот случай, когда платформа создавалась для одновременного решения задач связи, наблюдения (ДЗЗ) и размещения различного оборудования, в том числе системы радиоразведки SIGINT.

Ключевое отличие Starshield от обычного Starlink в том, что это не просто коммерческий интернет, а специализированная правительственная платформа, которая с самого начала проектировалась как многофункциональная. Сама SpaceX определяет три основных направления для Starshield:

1. Наблюдение за Землей (ДЗЗ).
2. Глобальная связь для военных пользователей.
3. Размещение полезной нагрузки (хостинг) для самых разных миссий.

Более того, программа уже вышла за рамки концепции. С 2021 года действует секретный контракт с Национальным управлением военно-космической разведки США (NRO) стоимостью $1,8 млрд на создание сотен спутников разведки именно на базе Starshield. Эти аппараты сочетают в себе функции телекоммуникации и разведки.

Как это работает: единство технологий. Starshield достигает мультифункциональности за счет уникальной архитектуры:

• Единая платформа, разные задачи: спутники Starshield базируются на проверенной платформе Starlink, но имеют модульную конструкцию. Это позволяет устанавливать на них самое разное оборудование — от сенсоров для наблюдения за Землей до аппаратуры для обнаружения пусков ракет.
• Связь как основа: спутники используют наработки Starlink для глобальной высокоскоростной связи с улучшенным военным шифрованием. Лазерные терминалы позволяют им обмениваться данными друг с другом в космосе и даже интегрироваться со спутниками других ведомств, создавая единую сеть.
• Разведка в реальном времени: именно в этом и заключается синергия. Данные, полученные с сенсоров (оптических, радиолокационных или инфракрасных) на одном спутнике, могут быть мгновенно переданы через всю сеть Starshield другому спутнику и ретранслированы на Землю или непосредственно военному подразделению. Это превращает космическую группировку в единый разведывательно-коммуникационный организм.

Таким образом, Starshield — это не просто "военный Starlink". Это амбициозная попытка создать универсальную космическую инфраструктуру, где связь и наблюдение не просто сосуществуют на одном аппарате, но и работают в связке для решения задач национальной безопасности.

К сожалению, точные тактико-технические данные (ТТХ) спутников Starshield, сочетающих функции разведки и связи, являются строго засекреченной информацией, так как эти аппараты созданы для нужд национальной безопасности США.

Однако, благодаря анализу открытых источников, данных с официального сайта NASA, заявлений военных и отчетов исследователей (например, из Института программных систем Китайской академии наук), мы можем собрать достаточно достоверную мозаику из известных характеристик и обоснованных предположений.

"Космический сегмент".

Поскольку спутники Starshield строятся на базе проверенной платформы Starlink, можно с высокой долей вероятности говорить об их "родословной". Вот параметры, которые удалось установить:

• Платформа и конструкция: Основой служит платформа Starlink (версии v1.5 или v2.0), которая адаптирована для нужд правительства. Ключевая особенность — модульность, позволяющая устанавливать различную целевую аппаратуру.
• Орбитальные характеристики: это не монолитная группировка. Спутники выводятся на разные орбиты в зависимости от задач:
  • Разведывательные спутники NRO: Работают на околоземной орбите LEO, преимущественно с наклонением 70° и стабилизируются на высоте не выше 577 км, но в последние годы развивается орбита ниже LEO, 275 - 330 км.
  • Спутники для Пентагона (SDA Tracking Layer): Имеют наклонение 81° и работают на двух основных высотах — 947 км и 966 км.
  • Также есть аппараты на орбитах с наклонением 43° и даже экспериментальные на солнечно-синхронной орбите (97,6°).
• Масса и габариты: точных данных нет, но, учитывая базу Starlink v2.0 (масса около 800 кг) и необходимость установки дополнительной аппаратуры, масса разведывательных спутников может составлять от 500 кг до 1+ тонны.

Возможности: система в целом, по данным, нацелена на глобальное непрерывное наблюдение, чтобы "никто не мог спрятаться". Разрешение снимков, учитывая низкую орбиту, может быть чрезвычайно высоким, до 10-25 см в панхроме и SAR, по аналогии с лучшими коммерческими и военными спутниками. Ближний ИК (NIR) диапазон 50 см, а дальний ИК (TIR) – 1.5-2.0 метра.

• Система связи (Телекоммуникационная часть):
  • Лазерная связь: спутники оснащены усовершенствованными лазерными терминалами. Это позволяет им обмениваться данными друг с другом в космосе, создавая высокоскоростную "сеть в небе".
  • Интеграция со Starlink: исследования показывают, что спутники Starshield могут соединяться с коммерческими спутниками Starlink, что обеспечивает до 11,5 часов связи в сутки и достаточную пропускную способность для передачи разведданных.

"Наземный сегмент"

• Аппаратное обеспечение: Терминал UAT-222 — это, по сути, защищенная военная версия обычной тарелки Starlink.
• Скорость и задержки: обеспечивает скорость загрузки (uplink) от 300 до 500 Мбит/с с задержкой сигнала (латентностью) всего ~25 миллисекунд. Это позволяет управлять дронами и передавать видео в реальном времени.
• Мобильность и развертывание: Главное преимущество — компактность. Терминал представляет собой квадрат со стороной около 60 см (2 фута). Он помещается в рюкзак и разворачивается за минуты, в отличие от старых армейских станций размером с небольшой грузовик.
• Безопасность: используются усиленные протоколы шифрования для передачи секретных данных (Link 16, Link 27).

Вариант 4: к указанным выше добавляется LIDAR.

Ещё нет на орбите отдельных, не многофункциональных КА, подобных Starshield, а мысль о включении LIDAR бегает по НИИ (Массачусетский Университет).

Но и НАСА бежит впереди планеты всей в этом вопросе, тем более, что опыт работы с LIDAR, но по воздушным и атмосферным измерениям накоплен большой.

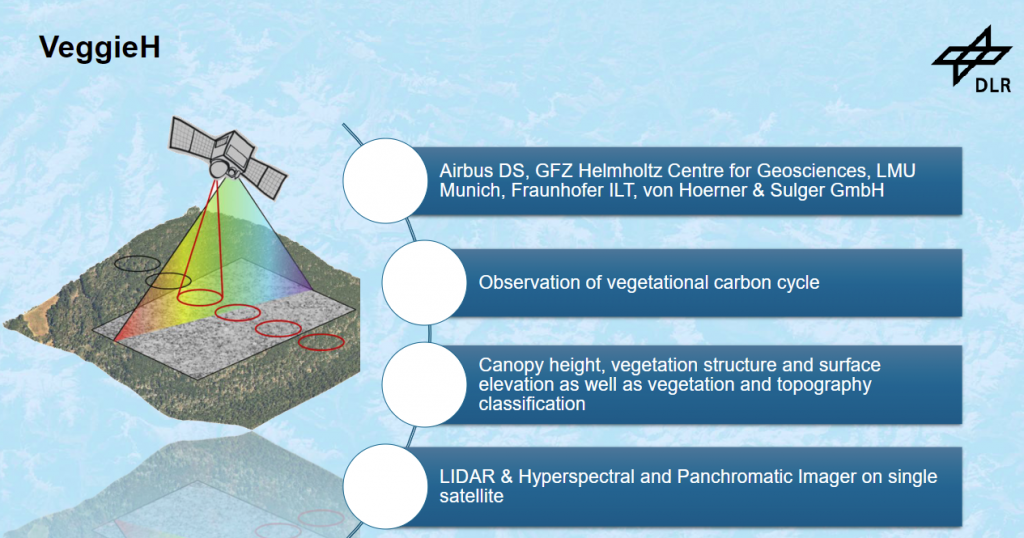

Немецкое космическое агентство DLR имеет планы по запуску LIDAR спутника VeggieH с добавленной полезной нагрузкой: гиперспектрометр и панхром, съёмка синхронно.

Ожидаем пуски коммерческих КА LIDAR по наземной съёмке в ближайшее время. Детальные ТТХ пока не раскрываются, а вот аппарат НАСА известен.

Лидар для топографии суши - ближайшая реальная миссия НАСА:

• Название миссии: Earth Dynamics Geodetic Explorer (EDGE).
• Организация: NASA (Scripps Institution of Oceanography, Университет Тасмании и др.).
• Тип прибора: лидар (лазерный высотомер) с 40 лазерными лучами. Это серьезный апгрейд по сравнению с текущим ICESat-2 (у которого 6 лучей).
• Задача: картографирование поверхности Земли в 3D — измерение высоты ледников, структуры лесов (экосистемы суши), морского льда.
• Точность: способен измерять перепады высот с точностью менее 3 сантиметров с орбиты.
• Орбита: порядка 390 км.
• Статус: выбран для продолжения разработки автоматического 3D моделирования поверхности.
• Плановый срок запуска: не ранее 2030 года.

Компания ООО «ГЕО Иннотер» и далее будет отслеживать развитие характеристик многофункциональных космических аппаратов мировых передовых компаний для анализа нашими учёными новых направлений и возможности инженеров быстро внедрять в практику на наших предприятиях равноценные, а может быть и лучшие образцы КА, чтобы реально сокращать накопившееся отставание.
