Описание проекта Транснефтьподводсервис

Создание цифровой модели местности (ЦММ) и создание цифрового топографического (ЦТП) плана масштаба 1:5000 с применением космических стереоснимков на территорию интереса, для выполнения плановых работ на подводных переходах магистральных трубопроводов и кабельных линий связи.

Создание цифровой модели местности (ЦММ) и создание цифрового топографического (ЦТП) плана масштаба 1:5000 с применением космических стереоснимков на территорию интереса, для выполнения плановых работ на подводных переходах магистральных трубопроводов и кабельных линий связи.

1. Анализ покрытия. Подбор данных, согласно параметрам съемки, указанным в техническом задании. Заказ исходных данных. Получение космических стереоснимков, проверка и передача для осуществления фотограмметрической обработки.
2. Фотограмметрическая обработка космических стереоснимков. Выполнение полного цикла фотограмметрической обработки с использованием абрисов и каталогов опорных точек в условной системе координат и WGS

Виды работ, выполняемые при построении цифровой модели местности и топографического плана масштаба 1:5000 с применением космических стереоснимков:

1. Подбор и заказ космических стереоснимков, удовлетворяющих условиям ТЗ, контроль полученных данных;
2. Фотограмметрическая обработка стереоснимков с использованием опорных точек, полученных от заказчика;
3. Выполнение стереовекторизации рельефа местности.
4. Создание ЦМР в виде TIN модели. Экспорт, конвертация и перепроецирование данных.
5. Создание цифрового ортофотоплана местности.
6. Выполнение камерального дешифрирования объектов по цифровым ортофотопланам.
7. Создание цифрового топографического плана, контроль выполненных работ.

Космические стереоснимки, TIN модель и цифровой топографический план (ЦТП) масштаба 1:5000 в условной системе координат в формате AutoCAD (*.dwg)

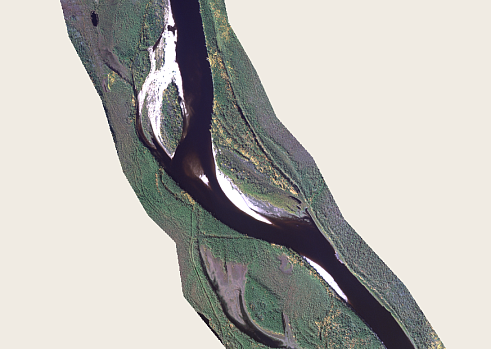

Рис.1 Фрагмент ортофотоплана

3. Создание цифровой модели рельефа и горизонталей осуществлялось в стереорежиме с помощью анаглифических и покадровых очков.

Выполнялась расстановка структурных и регулярных пикетов. Высота пикетов и горизонталей соответствует высоте поверхности земли в Балтийской системе высот. По полученным пикетам создавались горизонтали. Горизонтали подвергались корректировке в стереорежиме (перепад высот в стереорежиме) и по объектам гидрографии.

4. Создание TIN модели в рабочей системе координат реализовывалось по отредактированным горизонталям (изолиниям) и по пикетам. При создании TIN модели поверхности учитывались элементы плана подводной части объектов гидрографии, полученные от заказчика.

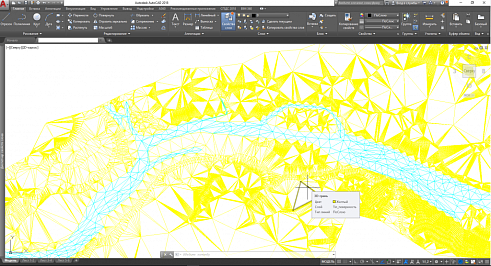

Рис.2 Фрагмент ЦМР

5. Создание ортофотопланов выполнялось с использование опорных точек, ЦМР, полученной в результате стереообработки. Ортофотопланы делились на условную разграфку, согласно делениям на листы, соответствующим плану заказчика, проходили этап радиометрической коррекции цвета и обрезке по границе работ. Были переданы для создания цифровых топографических планов в формате geotiff.

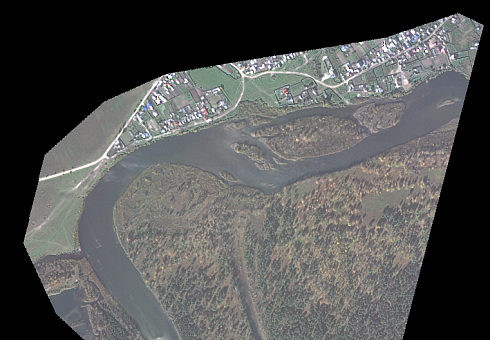

Рис.3 фрагмент ортофотоплана

6. Камеральное дешифрирование объектов, выполнялось по ортофотопланам, полученным в результате фотограмметрической обработки и прошедшим контроль точности положения объектов, с использованием опорных и контрольных точек. В ходе работ по камеральному дешифрированию, были определены основные векторные слои для создания цифрового топографического плана масштаба 1:5000. На плане были отображены: объекты гидрографии; грунты, микроформы поверхности земли; дорожная сеть, дорожные сооружения; коммунальные и социальные объекты; линии электропередач и связи; промышленные и социально-культурные объекты; растительность; здания и строения; трубопроводы и др.

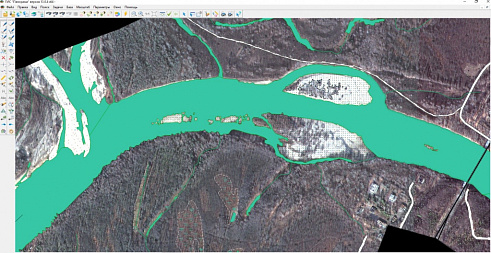

Рис.4 Гидрография на ортофотоплане

7. Оцифровка векторных слоев по ортофотопланам, проводилась в программном обеспечении Панорама версия 13.0.4, в формате *.sxf, с использованием цифрового классификатора map5000, в системе координат WGS-84. Создание цифрового топографического плана осуществлялось, согласно действующей нормативной документации:

• ГКИНП 02-118 Основные положения по созданию топографических планов масштабов 1:5000, 1:2000, 1:1000 и 1:500
• ГКИНП 02-127-80 Руководство по редактированию топографических крупномасштабных карт и планов
• ГКИНП 45 Руководство по обновлению топографических карт
• Условные знаки для топографических планов масштабов 1:500 - 1:5000. М., Недра, 1989 г.

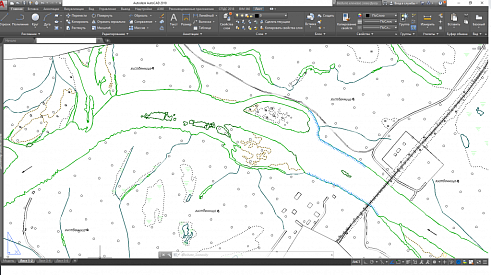

Рис.5 Фрагмент итогового топографического плана 1:5000

По итогам работ по оцифровке, выполнялось несколько видов контроля качества векторной карты: контроль топологии, контроль заполнения необходимых семантических характеристик, контроль метрического положения объектов.

Согласно техническому заданию, было выполнено перепроецирование итоговой векторной карты из системы координат WGS-84 в условную систему координат, а также осуществлена конвертация из формата *.sxf в формат *.dwg.

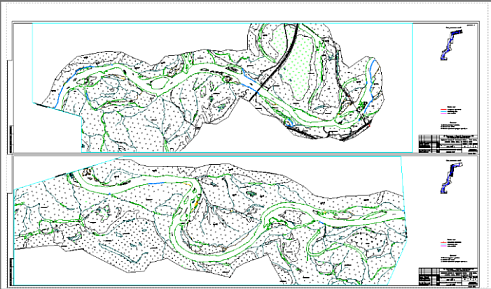

Рис.6 Фрагмент итогового плана М 1:5000 с зарамочным оформлением

Получив, цифровой топографический план в условной системе координат в формате *dwg, было выполнено совмещение созданной цифровой модели рельефа (ЦМР) и цифрового топографического плана (ЦТП) масштаба 1:5000, с помощью программного обеспечения AutoCAD Civil 3D 2012.

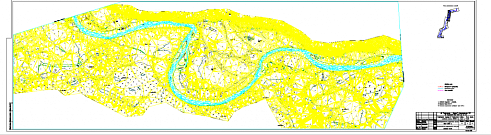

Рис.7 Фрагмент совмещенной итоговой ЦМР в виде ТИН-модели и ЦТП масштаба 1:5000
