Определение наличия объектов, созданных человеком, методами дистанционного зондирования

К нам обратились из министерства внутренних дел России по вопросу присвоения выделенного на работы бюджета.

В начале 2015г проводился тендер, по результатам которого победил индивидуальный предприниматель. Победитель должен был на выделенный бюджет возвести приют для содержания бездомных животных размером 20x20 м. Согласно отчету Исполнителя, приют был построен к маю 2016г, а также установлен сруб размером 3,5x3,5 м с дощатым пристроем, а в мае 2017г был разобран за ненадобностью.

Задачи для заказчика

• Сбор и оформление доказательств по делу с опорой на объективные геопространственные данные.
• Обеспечение достоверности сведений о наличии/отсутствии объектов строительства в конкретно заданные даты.
• Подтверждение либо опровержение утверждений о существовании строений площадью 400 м² и 12,25 м² в границах исследуемого участка.
• Формирование доказательной базы, пригодной для использования в уголовном судопроизводстве и последующего судебного разбирательства.

Задача экспертизы

• Анализ космических снимков сверхвысокой пространственной разрешающей способности за период с мая 2016 по май 2017 года.
• Выполнение визуального дешифрирования местности в окрестности заданных координат с целью выявления антропогенных объектов.
• Определение пространственного положения ближайших дорог и иных линейных объектов, способных выступать ориентиром при интерпретации снимков.
• Оценка теоретической различимости на снимках предполагаемых объектов площадью 400 м² и 12,25 м² с учётом пиксельного размера и геометрических параметров съёмки.

В ходе экспертизы были использованы цифровые космические изображения, полученные космическими аппаратами WorldView-1 и WorldView-3, принадлежащими компании MAXAR (VANTOR).
Даты съёмки: 07.08.2016г (WorldView-1) и 16.02.2017г (WorldView-3).

Пространственное разрешение снимков составило 0,5 м для WorldView-1 и 0,3 м для WorldView-3, что обеспечивает высокую детализацию объектов местности и позволяет уверенно выявлять строения и малые сооружения.

Проведены следующие этапы работ:

• Загрузка и подготовка исходных космических изображений с учётом паспортных характеристик съёмочных систем.
• Проверка геопривязки снимков и оценка точности привязки, составляющей порядка 5 м, что определяет возможное смещение точки с известными координатами на различных сценах.
• Визуальное дешифрирование территории в окрестности заданной точки на снимке WorldView-1 от 07.08.2016г и WorldView-3 от 16.02.2017г.
• Построение картосхем с отображением опорной точки и ближайших антропогенных объектов (грунтовой дороги).

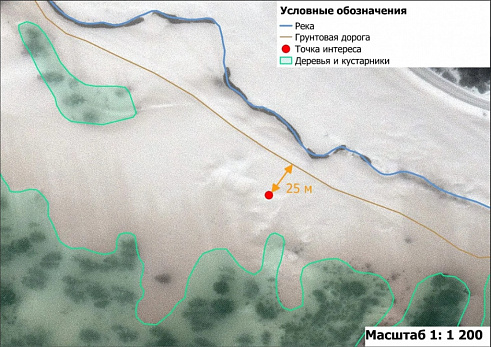

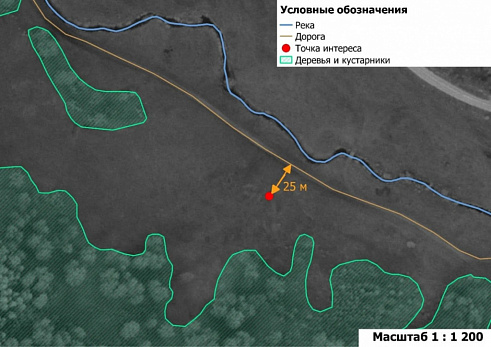

На основе картосхем (рис. 1 и рис. 2) установлено, что в пределах координат, указанных заказчиком, на обе даты съёмки отсутствуют какие-либо здания, строения и сооружения.

Ближайший объект антропогенного происхождения представлен грунтовой дорогой, расположенной примерно в 25 м от исходной точки.

Выполненные работы

• Приобретение и использование высокодетальных космических снимков WorldView-1 и WorldView-3 с разрешением 0,5 м и 0,3 м.
• Анализ геометрической точности и уточнение положения заданной точки с учётом возможного смещения до 5 м в плане.
• Создание картосхем на основе космических изображений для наглядного отображения исследуемого участка и ближайших объектов.
• Визуальная оценка наличия теней от потенциальных объектов капитального строительства с учётом углов съёмки 18° и 19° относительно надирного направления.
• Расчёт ориентировочного количества пикселей, которое должны занимать гипотетические строения площадью 400 м² и 12,25 м² на снимках заданного разрешения.

Расчёты показали, что объект площадью около 400 м² (порядка 20 × 20 м) должен занимать примерно несколько тысяч пикселей, а сруб площадью 12,25 м² (3,5 × 3,5 м) — более сотни пикселей, что обеспечивает их уверенную визуальную различимость при наличии на местности.

Проведённая землеустроительная экспертиза позволила установить следующие факты:

1. В пределах координат, указанных заказчиком, на космических снимках WorldView-1 от 07.082016г и WorldView-3 от 16 февраля 2017 года отсутствуют какие-либо объекты антропогенного происхождения.
2. Ближайшим антропогенным объектом является грунтовая дорога, проходящая на расстоянии около 25 м от заданной точки, что подтверждено на обе даты съёмки.
3. Геометрические параметры и разрешающая способность снимков однозначно позволяют констатировать, что строения площадью 400 м² и малые объекты порядка 12,25 м², если бы они существовали, были бы чётко различимы по тону, текстуре, форме и наличию теней.

Полученные выводы сформировали независимую доказательную базу о фактическом отсутствии застройки на исследуемом участке в юридически значимый период.

Выгода и эффект для заказчика

• Возврат в бюджет государства денежных средств выделенных ранее на проведение работ
• Раскрытие дела о мошенничестве
• Минимизация затрат на дополнительные выезды и полевые обследования за счёт использования архивных космических данных.

Правовая защита:

• Получение объективной землеустроительной экспертизы, основанной на сертифицированных материалах дистанционного зондирования Земли.
• Формирование доказательной базы, пригодной для представления в суде и органах предварительного следствия.
• Поддержка позиции заказчика при рассмотрении споров, связанных с незаконным заявлением о наличии строений на участке.

Временные преимущества:

• Сокращение сроков расследования и разрешения спорной ситуации без необходимости длительных натурных обследований.

Использование высокодетальных космических снимков для решения вопросов о наличии либо отсутствии антропогенных объектов на местности является надёжным инструментом судебно-землеустроительной экспертизы. В данном случае проведение экспертизы для следственных органов Республики Башкортостан помогло раскрыть дело о мошенничестве с государственными субсидями.

Современные космические аппараты, такие как WorldView-1 и WorldView-3, обеспечивают разрешение, достаточное для уверенного выявления объектов капитального строительства, оценки их размеров и анализа теней».

Мнение эксперта

Комбинация архивных материалов ДЗЗ и методик визуального дешифрирования позволяет ретроспективно восстанавливать картину застройки участка без выезда на местность, что особенно важно при рассмотрении событий прошлых лет.

Привлечение специализированной геопространственной организации, обладающей опытом работы с высокодетальными спутниковыми системами и экспертизой в области землеустройства, гарантирует заказчику получение объективного, технически обоснованного заключения, имеющего юридическую силу.
