Заказчик

Нефте- и газодобывающая компания

Цель проекта

Создание ортофотоплана на территорию Ямало-Ненецкого автономного округа
в районах интереса, обеспеченных планово-высотной информацией со среднеквадратической погрешностью менее 1,5 метра

Выполненные работы

В работе использовались материалы космической съемки на территории Восточно-Пякутинского, Западно-Суторминского, Муравленковского и Крайнего месторождений, выполненных спутниками – WorldView-1, WorldView-2, QuickBird, IKONOS-2 в период с 28.05.2010 по 11.07.2012 гг.

По условию технического задания заказчиком были предоставлены каталоги координат и векторные данные на опорные точки с точностью координат до 1 см.

Используя космические снимки с уровнем обработки Geo и координаты опорных точек, в камеральных условиях были выполнены фотограмметрические работы по построению ортофотопланов на территорию, обеспеченную планово-высотной информацией.

Весь комплекс фотограмметрических работ выполнялся на базе программной системы «PHOTOMOD»

Фотограмметрические работы по созданию ортофотоплана включали в себя:

  • Сгущение планово-высотного обоснования путем набора связующих точек;

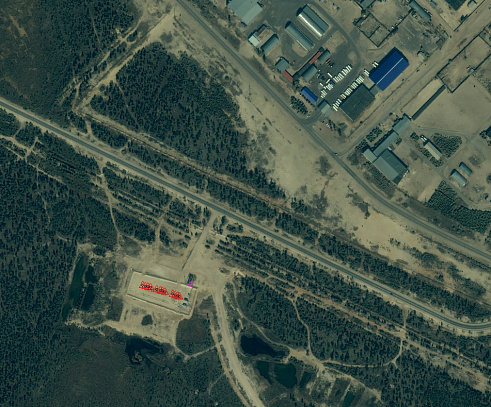

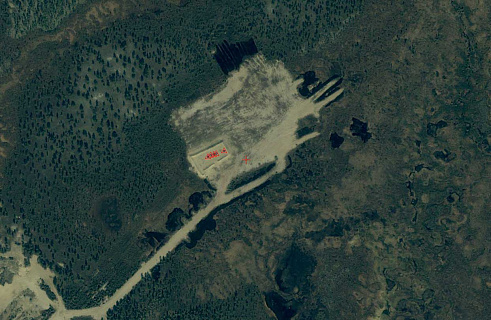

  • Определение положения наземных опорных точек на космических снимках по предоставленным заказчиком векторным данным;
  • Внешнее ориентирование космических снимков с использованием RPC и уточненных опорными точками;
  • Построение цифровой модели рельефа (ЦМР) по векторным данным, предоставленным заказчиком с последующей ее оценкой качества и фильтрацией;
  • Создание ортотрансформированных изображений с использованием результатов внешнего ориентирования и ЦМР;

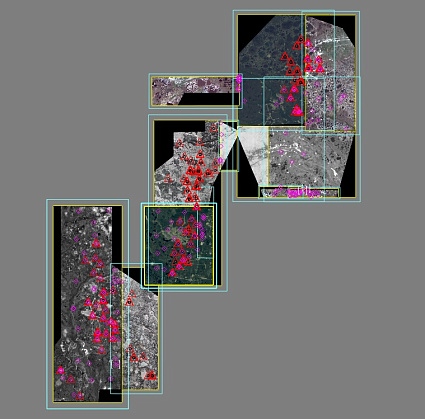

  • Построение мозаичных ортофотопланов на районы интереса.
Описание фотографии
Описание фотографии
Описание фотографии

Результат

В результате работ была выполнена поставленная задача: создано ортотрансформированное мозаичное изображение районов интереса Восточно-Пякутинского, Западно-Суторминского, Муравленковского и Крайнего месторождений со среднеквадратической погрешностью менее 1,5 метра.
