Цель проекта

Обеспечение поисков рудного золота в пределах Карымшинского рудного поля дистанционной космической и структурно-формационной основами

Выполненные работы

Для создания ортокосмофотопланов в масштабе 1:100 000, в качестве исходных материалов рекомендуется использовать мультиспектральные съемочные материалы среднего пространственного разрешения с КА Landsat-8.

В качестве исходных материалов, для создания ортокосмофотопланов м-ба 1:25 000 рекомендуется использовать мультиспектральные космические снимки высокого разрешения с КА Spot-6. В качестве исходных материалов, для создания ортокосмофотопланов м-ба 1:5 000 рекомендуется использовать мультиспектральные космоснимки сверхвысокого разрешения с КА WorldView-2.

Ортофотоплан Карым поле
Ортокосмофотоплан Карымшинского рудного поля

Радиометрическая и геометрическая (включая орторектификацию) коррекция материалов дистанционного зондирования, трансформирование в проекцию топоосновы Гаусс-Крюгер/Красовский/Пулково-42, синтез композитов и мультипликативное совмещение материалов различных спектральных диапазонов и панхрома, графическая редакция, предпечатная подготовка и печать ортокосмофотопланов. Орторектификация была проведена по модели рельефа имеющейся у исполнителя.

По МДЗ и данным SRTM синтезированы 3D модели территорий на всех масштабных уровнях.

Создана препараты МДЗ и рельефа, которые были использованы в процессе экспертного дешифрирования, с целью повышения его эффективности.

Проведено тематическое камеральное дешифрирование всего комплекта материалов ДО, с привлечением фондовых материалов, и на основе его результатов составлены структурно-тектонические схемы Банно-Карымшинского рудного узла и Карымшинского рудного поля.

Составлен отчет содержащий разделы, посвященные методике работ, характеристике использованных материалов и результаты работ, включающие структурного районирования и прогнозные рекомендации.

Описание фотографии
Примеры синтеза спектральных каналов снимка SPOT
Описание фотографии
Примеры синтеза спектральных каналов фотоплана из снимков Ландсат
Описание фотографии

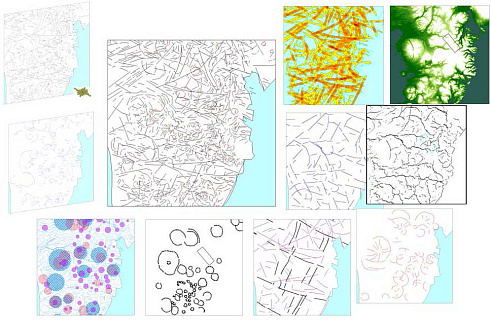

Примеры схем дешифрирования для выделения различных элементов

Результат

Заказчику переданы результаты выполненных работ :

1. Дистанционная основа масштабов 1:100 000, 1:25 000, 1:5 000 включающая:

  • Ортокосмофотоплан (композит в видимом, ИК и панхроматическом диапазонах), в данном масштабе, покрывающий площадь рудного узла согласно координатам, указанным в ТЗ.
  • 3D модель (с анаглифической кодировкой рельефа) в данном масштабе, покрывающая площадь рудного узла согласно координатам, указанным в ТЗ.

2. Препараты цифрового рельефа и МДЗ, соответствующие каждому из используемых масштабных уровней, включая 1:100 000, 1:25 000 и 1:5 000.

3. Структурно-тектоническая схема Банно-Карымшинского рудного узла в масштабе 1:50 000, составленная на основе результатов дешифрирования комплекта материалов ДО с привлечением фондовых материалов.

4. Структурно-тектоническая схема Карымшинского рудного поля в масштабе 1:10 000, составленная на основе результатов дешифрирования комплекта материалов ДО с привлечением фондовых материалов.

5. Отчет с прогнозными рекомендациями.
