Цель проекта

Построение и обработка регулярной цифровой модели рельефа, с шагом 5 м, с точностью в плане – 2-3 м, по высоте – 2 м. В формате ARCGrid.
Снятие высот пунктов сейсмопрофилей с ЦМР.

Выполненные работы

Снимок GeoEye. Уровень обработки Geo (Standard Geometrically Corrected)
Снимок GeoEye. Уровень обработки Geo (Standard Geometrically Corrected)
Космический снимок GeoEye-1 при 100% увеличении
Космический снимок GeoEye-1 при 100% увеличении

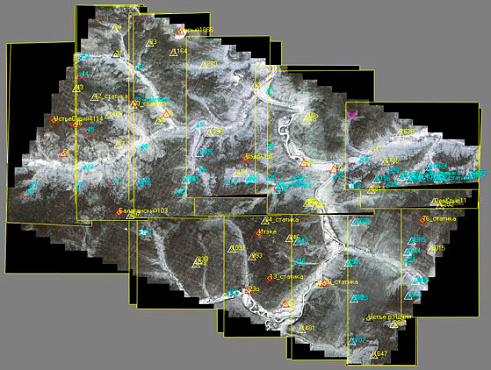

Накидной монтаж с опорными точками
Накидной монтаж с опорными точками

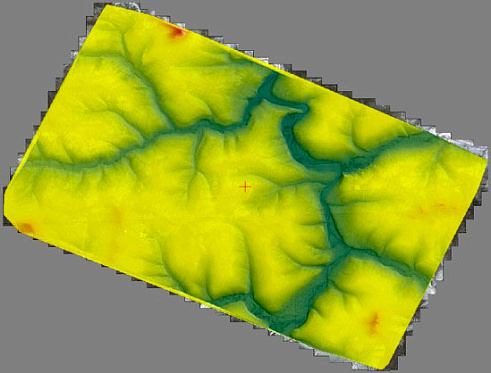

Результирующая матрица высот
Результирующая матрица высот

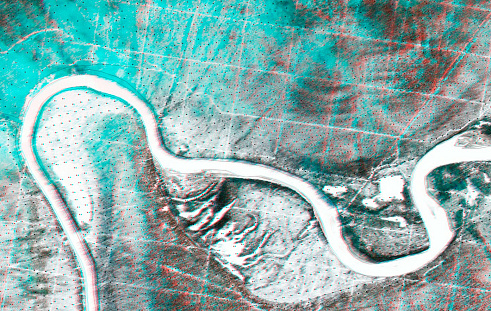

Построение ЦМР по стереопарам
Построение ЦМР по стереопарам

Описание работ

Объект работ расположен в Восточной Сибири. Район относится к Крайнему Северу России. Съемка со спутника GeoEye-1 проводилась в марте 2011 года c разрешением 0,5 метра. На снимках присутствует сплошной снежный покров.

Всего на район было получено 12 стереопар GeoEye-1, уровень обработки Geo (Standard Geometrically Corrected), формат GeoTIFF, с радиометрическим разрешением 11 бит, вариант в натуральных цветах (RGB-композит).

Площадь района работ составила 471 кв.км.

Комплекс фотограмметрических работ выполнялся в автоматическом режиме и интерактивно (в стереорежиме) на базе программной системы Фотомод 5.1.

Стерео было получено с использованием стереоочков NVIdia 3D Vision и монитора Viewsonic VX2268wm c частотой 120 Гц.

Были выполнены следующие этапы работ:

  • Построение и уравнивание фототриангуляционной сети. Использовались 40 опорных точек и 35 связующих, расположенных в перекрытии.

  • Построение ЦМР по стереопарам космических снимков выполнялось путем автоматического построения пикетов по заданной сетке. После чего, по основным тальвегам и хребтам были построены интерактивно структурные линии. По векторам и пикетам был построен TIN. После окончательной коррекции была построена матрица высот на площадь 500 кв.км. Точность построения матрицы высот порядка 2 метров.

  • Снятие высот пунктов сейсмопрофилей с полученной ЦМР, в автоматическом режиме.

Результат

Координаты высоты пунктов сейсмопрофилей были сняты с точностью не превышающей требования заказчика, который проводил контроль в полевых условиях.

На практике была установлена возможность использовать снимки со снежным покровом для создания цифровых моделей рельефа в регионах Крайнего Севера. Важной особенностью этих регионов является: короткий летний (бесснежный) сезон и высокая летняя облачность. Зимой же, большое количество безоблачных дней обусловлено Центральноазиатским антициклоном, который господствует в регионе. К тому же спутники ДЗЗ в зимний период на территории России имеют низкую загруженность.

Использование цветных композитных изображений полуметрового разрешения (для аналогичных условий состояния местности) при построении ЦМР признано нецелесообразным. Использование цветных снимков не дает дополнительной информации, при этом, увеличивая занимаемое место изображениями на диске в три раза. В местах произрастания хвойных пород деревьев на фоне снежного покрова хорошо заметен «цветовой шум».
