Проектирование строительства нефтепродуктопровода

Заказчик

Группа Компаний «РусГазИнжиниринг» по контракту с Национальной Нефтяной Компанией Конго реализует проект строительства нефтепродуктопровода Пуэнт-Нуар - Браззавиль - Ойо - Уэссо с ответвлением Йе - Малуко-Трешо. Проект реализуется под патронатом Российско-Конголезской межправительственной комиссии по сотрудничеству в области энергетики и Минэнерго РФ.

Цель проекта

Нефтепродуктопровод «Пуэнт-Нуар — Браззавиль — Ойо — Уэссо» — это главный инфраструктурный проект Республики Конго. Проект был призван сократить затраты на транспортировку нефтепродуктов, повысить безопасность их транспортировки и, в целом, обеспечить устойчивое развитие отдаленных районов Республики Конго.

ООО «Иннотер», по условиям контракта, полностью обеспечивало проект цифровыми геопространственными данными — цифровыми ортофотопланами местности масштаба 1:10 000 по материалам дистанционного зондирования Земли (ДЗЗ), а также цифровой моделью местности, с шагом горизонталей 5 м и точностью, соответствующей точности исходной матрицы SRTM.

Описание работ

На первом этапе были отобраны и получены архивные данные дистанционного зондирования Земли (ДЗЗ) на территорию проектируемых трасс нефтепродуктопроводов в Республике Конго. Протяжённость трассы «Pointe Noire – Brazzaville — Ye — Maloukou Trechot» — 600 км, «Yie — Oyo — Ouesso» — 800 км. Ширина полосы съёмки — 4 км (+/- 2 км от оси трассы)

На участки, где покрытие архивными данными составляло менее 100% была заказана новая съёмка. К тому же, район работ характеризовался высокой облачностью, в связи с чем для создания ортофотопланов использовалась не только мозаика актуальных архивных данных и данных новой спутниковой съёмки, но и снимков с нескольких группировок космических аппаратов разрешением до 5 м.

Второй этап — формирование цифровых ортофотопланов на основе архивных и новых данных ДЗЗ в соответствии с техническим заданием. В качестве высотной основы использовалась SRTM с точностью 20 м по высоте и шагом 90м/пиксель.

Третьим этапом работ стало формирование цифровых ортофотопланов на дополнительные участки (на основе архивных снимков).

В заключение, цифровые ортофотопланы были нарезаны на 650 фрагментов размером на местности 5,5х5,5 км с соответствующей нарезкой и привязкой цифровых моделей рельефа (ЦМР).

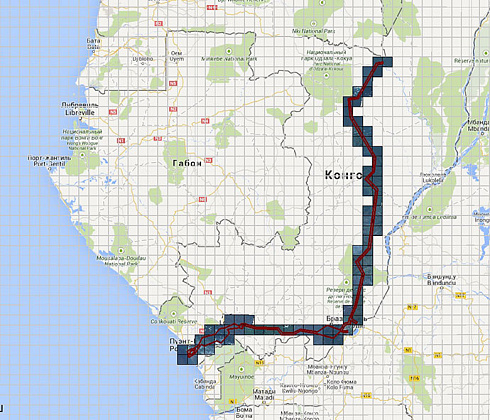

Схема района работ нефтепродуктопровода Пуэнт-Нуар - Браззавиль - Ойо - Уэссо с ответвлением Йе - Малуко-Трешо (площадь около 20 000 кв. км.)

Результат

Район работ характеризовался высокой облачностью, в связи с чем для создания ортофотопланов использовалась не только мозаика актуальных архивных данных и данных новой спутниковой съёмки, но и снимков с нескольких группировок космических аппаратов разрешением до 5 м. В совокупности с построенными по модели рельефа горизонталями ортотрансформированные данные дистанционного зондирования позволили провести успешное планирование будущих инженерных работ.

Это главный инфраструктурный проект Республики Конго, который позволит сократить затраты на транспортировку нефтепродуктов, повысит безопасность их транспортировки и обеспечит устойчивое развитие отдаленных районов Республики Конго.
