Создание ортофотопланов на район Хабаровского края, Чегдомын

Создание цифровых ортофотопланов на основе архивной съёмки в системе координат 1942 года, с СКО равной 1 метра, на территории, обеспеченные планово-высотной информацией

Создание цифровых ортофотопланов на основе архивной съёмки в системе координат 1942 года, с СКО равной 1 метра, на территории, обеспеченные
планово-высотной информацией.

Съемочные работы

В работе были использованы материалы архивной и новой космической съемки на территории Хабаровского края, выполненных спутниками – WorldView-1, WorldView-2, QuickBird, GeoEye-1 в период с 27.08.2012 по 04.05.2013 гг

Планово-высотная привязка

По условию технического задания заказчиком были предоставлены каталоги координат опорных точек в системе координат СК-42 (23 зона). Точность координат удовлетворяет точности инструкции по фотограмметрическим работам для 1:2000 масштаба. Номера пунктов ГГС-1 соответствуют номерам из каталога. Номера пунктов ГГС-2 соответствуют номерам из каталога с добавлением 3.

Используя космические снимки с уровнем обработки Ortho-Ready Standart и координаты опорных точек, в камеральных условиях были выполнены фотограмметрические работы по построению ортофотопланов, на заданную территорию.

Весь комплекс фотограмметрических работ выполнялся на базе программной системы «PHOTOMOD версии 5.2».

Матрица высот

Для построения цифровых ортофотопланов в качестве ЦМР были использованы горизонтали, высотой сечения – 5 метров , предоставленные заказчиком, в формате sxf.

По горизонталям  была  построена матрица высот с шагом 5 м,  в системе координат СК-42, 23 зона.

Фотограмметрические работы

В ходе работ был создан проект на район интереса. Фотограмметрические работы по созданию ортофотоплана выполнялись согласно техническому заданию заказчика и включали в себя:

• Определение положения наземных опорных точек на космических снимках.

• Сгущение планово-высотного обоснования. Выполнялось путем набора связующих   точек. Точки сети размещались на плоских участках и совмещались с надежно отождествляемыми контурами;

• Внешнее ориентирование космических снимков: с использованием  коэффициентов рационального многочлена (RPC)  и наземных опорных точек.

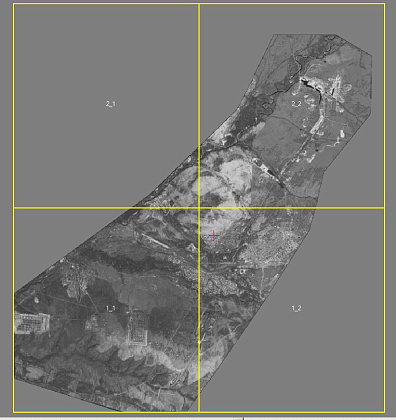

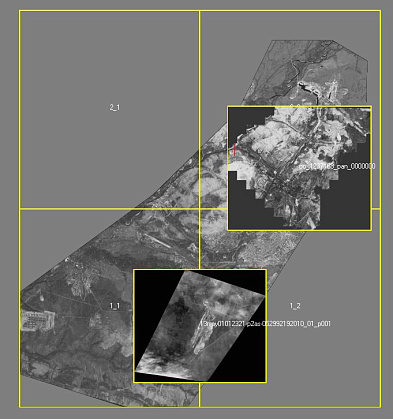

• Создание ортофотопланов. Проводилось поэтапно: построение орто по изображениям; сшивка в мозаику; нарезка на заданные листы.
