Спутник OrbView-3 был запущен 26 июня 2003 года. Спутник OrbView-3, также как и РН Pegasus, изготовлен компанией Orbital Science Corporation (OSC), а съемочная аппаратура компанией Northrop Grumman по заказу Orbital Imaging Corporation (OrbImage), которая стала владельцем и оператором использования снимков в гражданских целях (с января 2006 GeoEye). 13 марта 2011 г. спутник окончил свой срок активного существования, доступны только архивные снимки.

Образцы космических снимков

Московская область, снимок со спутника OrbView-3 © DigitalGlobe, дата съемки 04.07.09 г.
Московская область, снимок со спутника OrbView-3 © DigitalGlobe, дата съемки 04.07.09 г.
Аэропорт Шереметьево, Москва, снимок со спутника OrbView-3 © DigitalGlobe, дата съемки 04.07.09 г.
Аэропорт Шереметьево, Москва, снимок со спутника OrbView-3 © DigitalGlobe, дата съемки 04.07.09 г.

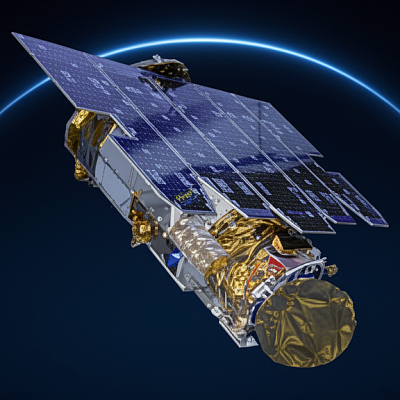

Высота аппарата – 1.9 м, диаметр со сложенными панелями солнечных батарей – 1.2 м, вес – 304 кг. Пять разворачиваемых панелей СБ с арсенид-галлиевыми фотоэлементами вырабатывают порядка 625 Вт электроэнергии. Платформа стабилизируется по трем осям и обеспечивает точность географической привязки спутника ±10–12 м.

Расчетная орбита КА – солнечно-синхронная, наклонением 97° и высотой 470 км. Такая орбита и способность аппарата отклонять оптическую ось от трассы полета до 45° позволяют менее чем через 3 дня совершать повторную съемку выбранного объекта.

Технические характеристики КА OrbView-3

Наименование КА DigitalGlobe (США)
Страна США
Разработчик Orbital Science Corporation
Оператор GeoEye
Ракета-носитель (РН) Pegasus XL
Дата запуска 26.06.2003
Орбита:
высота, км
наклонение, град
Солнечно-синхронная утренняя
470
97.2
Платформа:
углы отклонения, град
STEP
45
Срок активного существования, лет 5
Период повторного наблюдения, сутки 3
Мощность, Вт 625
Размер КА, м×м 1.9×1.2
Масса КА, кг 360

Полезная нагрузка представляет собой сканирующую камеру, способную с расчетной орбиты делать снимки с разрешением 1 метр в панхроматическом режиме и 4 метра в мультиспектральном. Вес камеры – 66 кг. Полоса обзора – 8 км. Скорость передачи данных – 150 Мбит/с.

Технические характеристики съёмочной аппаратуры

Наименование съемочной аппаратуры OSA
Фокусное расстояние, м 10,0
Диаметр главного зеркала, см 70
Относительное отверстие 1:14,3
Угол поля зрения, град 0,93
Спектральные диапазоны, мкм Панхроматический (0,45-0,90)
Синий (0,45-0,52)
Зеленый (0,52-0,60)
Красный (0,63-0,70)
БИК (0,76-0,90)
Размер элемента PAN, мкм 6
Размер элемента MS, мкм 24
Количество элементов PAN, мкм 8000
Количество элементов MS, мкм 2000
Динамический диапазон, бит 11
Разрешение на местности PAN, м
MS, м
1,0
4,0
Ширина полосы захвата, км 8
Емкость ЗУ, Гбит 32
Скорость передачи данных, Мбит/сек 150

Виды коммерческой продукции

Потребители смогут заказывать изображения следующих уровней обработки: Geo, GeoProfessional и GeoStereo, а также продукцию обработки, включая цифровые модели рельефа (ЦМР), цифровые модели местности (ЦММ), мозаики больших территорий и тематические карты.

Geo – продукция предназначена для визуального дешифрирования и анализа, когда требуются данные с небольшой точностью привязки (ректификации). Снимки проходят радиометрическую коррекцию и минимальную геометрическую коррекцию по калибровочным параметрам съемочной камеры и поставляются вместе с необходимой для фотограмметрической обработки информацией, включая строгую модель съемки или коэффициенты рациональных полиномов (КРП), аппроксимирующих модель съемки. Все виды ГЕО продукции поставляются в картографической проекции при номинальной геодезической высоте в заданной системе координат.

GeoProfessional – продукция предназначена для заказчиков, которым нужен готовый продукт с высокой геометрической точностью для использования в ГИС и других приложениях. Для продукции проводится радиометрическая и геометрическая коррекция, включая учет влияния рельефа земной поверхности по имеющейся цифровой модели рельефа. Продукция будет поставляться в проекции UTM, но, по желанию заказчика, может быть выполнена в других проекциях. Продукция GeoProfessional доступна в нескольких уровнях с различными точностными характеристиками: Precision и Precision Plus. Данная продукция создается на базе снимков, угол съёмки которых составляет 0 – 24 градуса от надира.

GeoStereo – продукция является результатом обработки изображений, полученных при конвергентной стереосъемке. При обработке стереопар проводится радиометрическая и геометрическая коррекция, эпиполярное ориентирование и стереофотограмметрическая обработка в заданной картографической проекции. Стереоизображение поставляется вместе с файлом коэффициентов рациональных полиномов (RPC) модели камеры. Эти данные позволяют осуществлять обработку стереоизображения в любых программных продуктах для получения координат фотограмметрическим способом, создания ЦМР, ортотрансформирования изображения и других фотограмметрических операций.

Каждая стереопара состоит из снимка, полученного при низком угле наклона съемки (более 30 градусов от надира), и снимка, полученного при высоком угле наклона съемки (более 18 градусов от надира) с 30° - 45° углами конвергенции (коэффициент B/H от 0.54 до 0.83).

Характеристики коммерческой продукции

Вид продукции Geo GeoProfessional GeoStereo
Радиометрическая коррекция Да Да Да
Геометрическая коррекция Да Да Да
Геопривязка Да
Ортотрансформирование Да Да
Точность (CE90%) в плане, м и масштаб 15 1:12000 - 10
1:5000 - 4*
1:20000 - 15
1:5000 - 4*
Точность (LE90%) по высоте, м и масштаб 1:20000 - 22
1:5000 - 6*
Системы координат WGS84, NAD83…
Проекции UTM, План, Географические…
Тип продукта Панхроматический, Мультиспектральный (4 зоны) или Комплект (PAN+4 зоны); Натуральный цветной; Инфракрасный цветной; Синтезированный (PAN+4 зоны)
Минимальный заказ, км2 49
Формат файлов TIFF, GeoTIFF 1.0, NITF 2.1 или NITF 2.0, UTM
Носители CD, DVD, Hard Drive, FTP

* - для изготовления этих продуктов требуются наземные опорные точки

Основные области использования данных, полученных с КА OrbView-3:

  • создание и обновление топографических карт и планов масштабов до 1: 5 000;
  • создание цифровых моделей рельефа (ЦМР) высокой точности;
  • инженерные изыскания для строительства объектов инфраструктуры транспортировки и добычи нефти и газа;
  • выполнение лесоустроительных работ, инвентаризация и оценка состояния лесов;
  • инвентаризация сельскохозяйственных угодий, создание планов землепользования;
  • создание планов городов и схем территориального планирования муниципальных районов;
  • инвентаризация и мониторинг состояния транспортных, энергетических и информационных коммуникаций;
  • наблюдения за природными бедствиями;
  • контроль использования природных ресурсов;
  • проведение научных исследований в различных областях;
  • решение прикладных задач.
