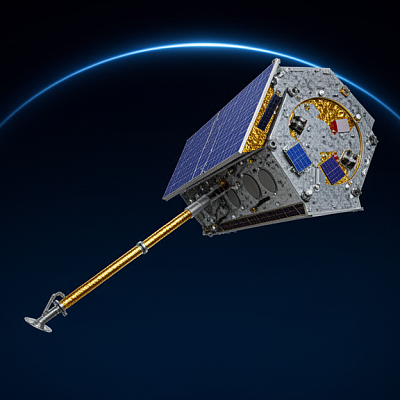

Спутник TerraSAR-X, разработанный Немецким аэрокосмическим центром (DLR) и компанией EADS Astrium GmbH, был запущен 15 июня 2007 г. с космодрома Байконур и выведен на круговую солнечно-синхронную орбиту высотой 514 км с наклонением 97,44°. Cпутник оснащен новейшим радаром с синтезированной апертурой, позволяющим выполнять радиолокационную съемку земной поверхности со сверхвысоким пространственным разрешением до 1 м, что делает спутниковую систему TerraSAR-X одним из наиболее совершенных инструментов дистанционного зондирования Земли.

Образцы космических снимков

Украина, TanDEM-X © Astrium GEO-Information Services
Украина, TanDEM-X © Astrium GEO-Information Services

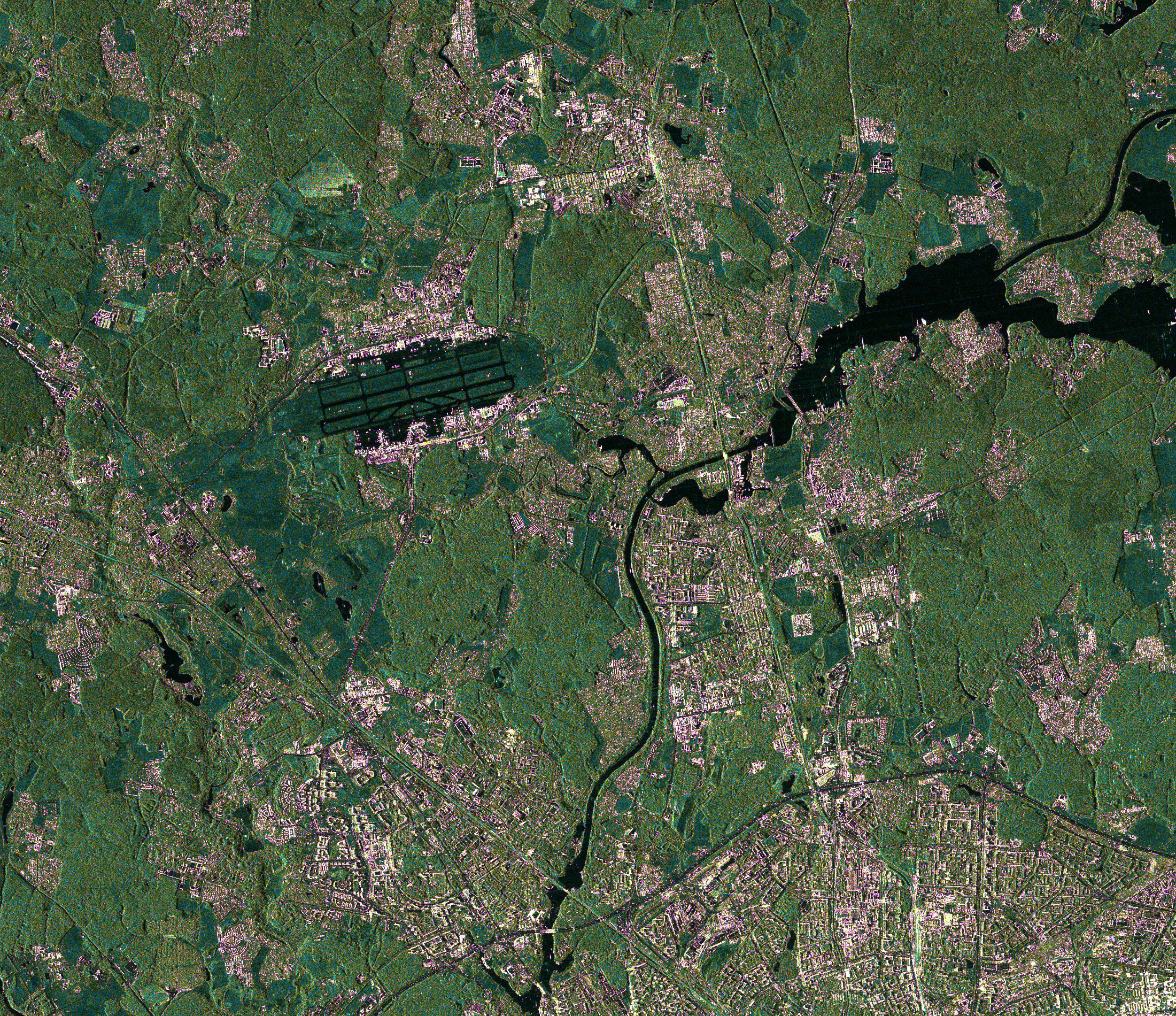

Москва, TanDEM-X © Astrium GEO-Information Services
Москва, TanDEM-X © Astrium GEO-Information Services

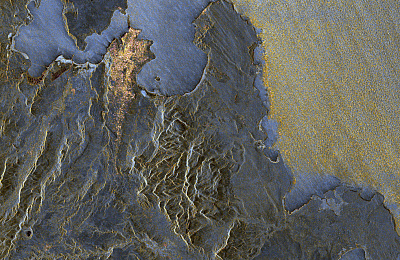

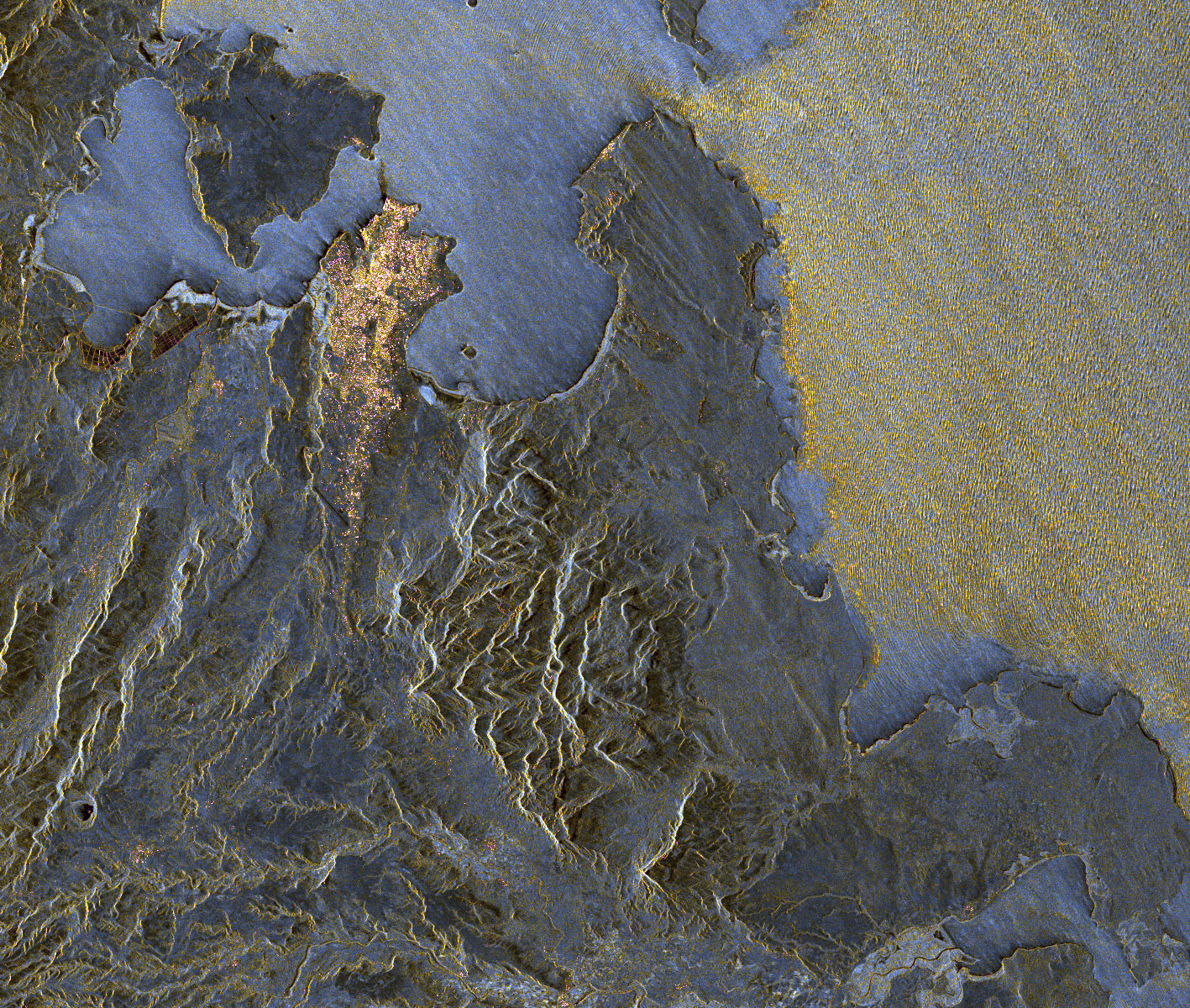

Мадагаскар, TanDEM-X © Astrium GEO-Information Services
Мадагаскар, TanDEM-X © Astrium GEO-Information Services
Рим, снимок со спутника Terrasar-X © Astrium GEO-Information Services, поляризация VV
Рим, снимок со спутника Terrasar-X © Astrium GEO-Information Services, поляризация VV

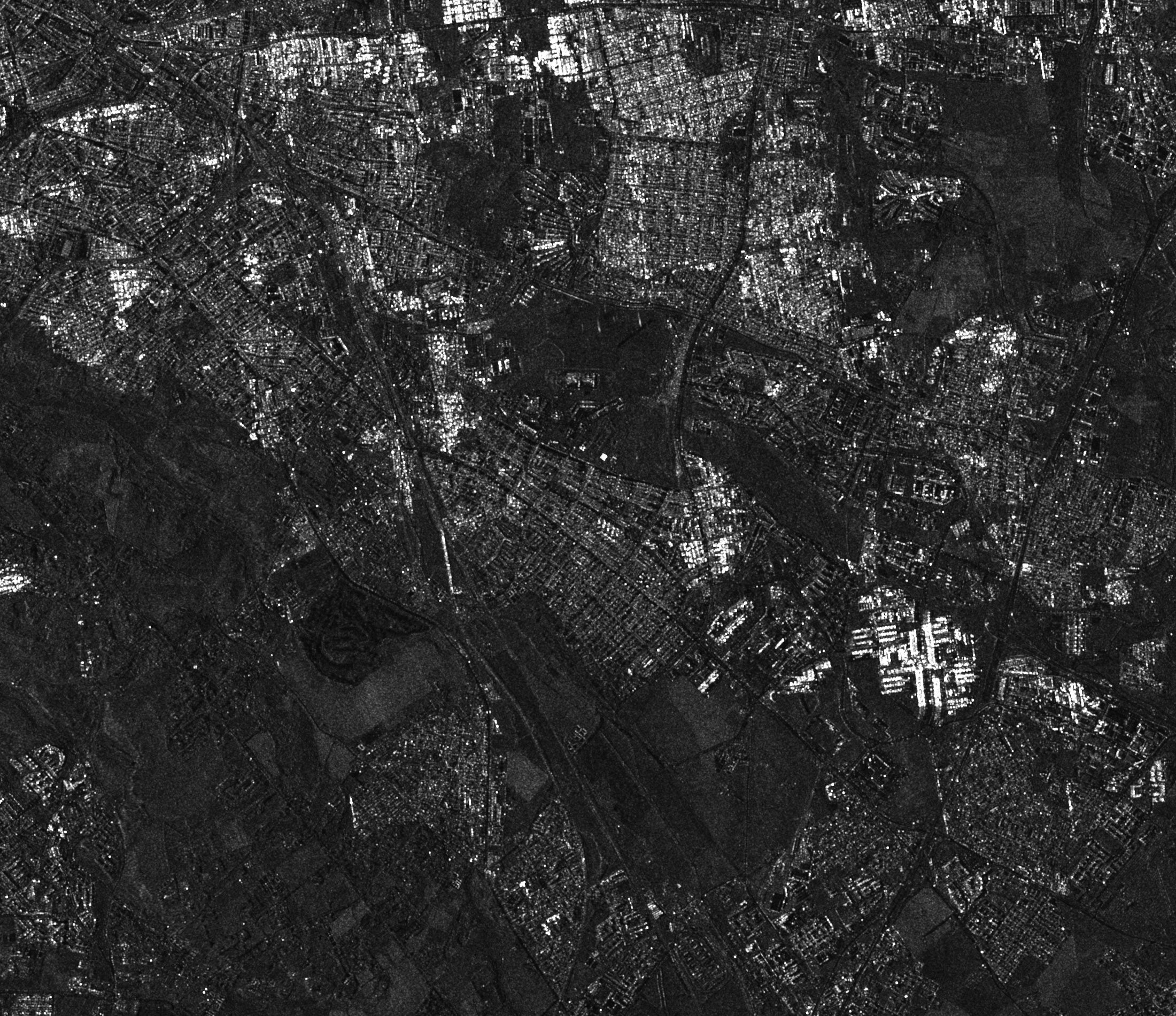

Рим, снимок с КА Terrasar-X © Astrium GEO-Information Services, поляризация HH, дата съемки 24.11.2007 г.
Рим, снимок с КА Terrasar-X © Astrium GEO-Information Services, поляризация HH, дата съемки 24.11.2007 г.

21 июня 2010 г. произведён успешный вывод на орбиту второго спутника — TanDEM-X. Совместная работа двух спутников позволяет в полной мере использовать интерферометрические технологии и производить высокоточную интерферометрию с сантиметровой точностью, а также обеспечить глобальное покрытие земной поверхности высокоточной ЦМР с точностью по высоте менее 2 м.

Технические характеристики КА TerraSAR-X и TanDEM-X

Наименование КА TerraSAR-X и TanDEM-X
Страна Германия
Разработчики DLR, EADS Astrium
Оператор Astrium GEO-Information Services (международная компания, созданная на базе Spot Image и Infoterra)
Ракета-носитель (РН) Днепр 1
Дата запуска 15.06.2007 и 21.06.2010
Орбита:
высота над экватором, км
диапазон высот, км
наклонение, град
количество витков в сутки
цикл повторения орбиты, дней
время пересечения экватора, час

Солнечно-синхронная
514,8
505 - 533
97.44
15
11
восходящий виток – 18:00 ±0,25
нисходящий виток – 06:00 ±0,25
Платформа:
сьемочная аппаратура
углы отклонения, град
AstroBus
SAR (X-Band)
±20-55
Срок активного существования, лет 5
Размер КА, м×м 4,9×2,4
Мощность, Вт 800
Масса КА, кг 1230 и 1340

Радар выполняет съемку земной поверхности в X-диапазоне длин волн (3,1 см) с изменяемой поляризацией излучения (HH, VH, HV, VV), в диапазоне съемочных углов от 20° до 55. Вероятность выполнения заказанной съемки составляет приблизительно 95%, так как радиолокационная съемка всепогодна и не зависит от времени суток. Также радиолокационные данные со спутника TerraSAR-X предоставляются в течение нескольких часов, что делает их востребованными при решении оперативных задач.

Технические характеристики аппаратуры SAR-X

Длина волны, см 3,1 (X-диапазон)
Центральная частота, ГГц 9.65 (X-диапазон)
Ширина полосы частот, МГц 5 ... 150 — номинал; 300 — эксперимент
Частота повторного импульса, кГц 3 … 6,5
Номинальный цикл работы радара, % 18 - номинал; 20 % - макс.
Квантование сигнала, бит 8
Длина антенны, м 4,8
Ширина антенны, м 0,7
Номинальное направление антенны направо
Поляризация HH / VV / HV / VH
Ширина полосы частот Допплера, Гц 2266 - простая пол.; 1066 - двойная пол.
Углы отклонения в режимах StripMap и ScanSAR, градус 20 - 45 рабочие; 15 - 60 достижимые
Углы отклонения в режиме SpotLight, градус 20 - 55 рабочие; 15 - 60 достижимые
Ширина луча, градус 0,33 - азимут; 2,3 - возвышение
Угол сканирования. градус ±0,75 - азимут; ±19,2 - возвышение
Скорость передачи, Мбит/сек 300
Объём бортовой памяти, Гбит 256

Режимы съемки и виды коммерческой продукции

При стандартной работе могут быть получены изображения в трех режимах съемки: SpotLight, StripMap и ScanSAR. Возможна одиночная, двукратная и четырехкратная поляризация, использование которой зависит от режима съемки.

TerraSAR-X отличается уникальным временем реагирования, который позволяет выбрать любой режим съемки и вариант поляризации в течение 1-3 секунд, что соответствует смещению участка съемки на 7-20 км. Доступны опции мультиполяризации и левой/правой боковой съемки. Разворот спутника для двухсторонней съемки осуществляется менее чем за 5 минут.

Программирование спутника осуществляется два раза в день с установкой приоритетности задач по получению данных и обеспечивается малое время двустороннего обмена информацией при передаче данных и последующих изменениях задач.

Полученные данные имеют следующие уровни обработки по стандарту CEOS:

Уровень 0. Восстановленные необработанные инструментальные данные при исходном разрешение со всей имеющейся дополнительной информацией для использования в последующей обработке.

Уровень 1А. Распакованные, переформатированные данные уровня 0 при полном разрешении со всей дополнительной информацией для использования в последующей обработке.

Уровень 1В. Радиометрически скорректированные и калиброванные данные при полном инструментальном разрешении, как они были получены.

Уровни 2,3 и 4. Разная степень извлечения параметров по окружающей среде (например, высота океанских волн, влажность почвы, концентрации льда) с таким же разрешением и местоположением, как у данных Уровня 1.

На основе данных, полученных тремя режимами съемки, создаются Базовые изображения (продукты), позволяющие пользователю возможность выбора в зависимости от потребностей – будут ли это амплитудно-фазовые параметры для интерферометрии или уже ортотрансформированный массив данных для оперативной картографической съемки.

Базовыми Продуктами являются изображения, обработанные до уровня 1В формата CEOS, которые содержат следующие геометрические проекции и представления данных:

Single Look Slant Range Complex (SSC) — комплексные радиолокационные изображения (РЛИ) с наклонной дальностью с амплитудно-фазовыми параметрами в геометрии наклонной дальности.

Multilook Ground Range Detected (MGD) с корректировкой по WGS84 со средней высотой местности для проекции с наклонной на горизонтальную дальность.

Geocoded Ellipsoid Corrected (GEC) с корректировкой по WGS84 со средней высотой местности.

Enhanced Ellipsoid Corrected (EEC) с корректировкой по WGS84 с цифровой моделью рельефа (ЦМР).

Вместе с Базовыми Продуктами TerraSAR-X, компания Infoterra, совместно со своими партнерами, предлагает следующие Усовершенствованные и Геоинформационные Продукты:

  • Ортоисправленные изображения (ORI)
  • Радиометрическую калибровку (RС)
  • Радиометрическую нормализацию (RN)
  • Мозаики (MC)
  • Ориентированные изображения (OI)
  • Слияние восходящих и нисходящих сцен (ADM)
  • Орто-карты (OM)
  • Обновленные карты (CDM).

Характеристики коммерческой продукции

Режимы съемки SpotLight StripMap StripMap
HS SL
Пространственное разрешение, м 1 2 3 16
Ширина полосы съемки, км 10×5 10×10 30×50 – простая
15×50 – двойная
100×150
Поляризация Простая VV/HH;
Двойная HH и VV
Простая VV/HH; Двойная HH и VV,
HH и HV, VV и VH
Простая VV/HH
Формат файлов CEOS
Обработка Радиометрическая, сенсорная и геометрическая коррекция,
приведение к картографической проекции, создание ЦМР и производных картографических продуктов
Периодичность съемки В 95% случаев — 2,5 суток; Максимум — 4,5 суток
Срок выполнения заказа 1-3 дня для архивных данных; 1-6 дней для съемки на заказ
24 часа для приоритетного заказа
Минимальная площадь заказа Одна стандартная сцена для любого из 4 режимов
Поставка продукции Прямая передача; On-Line FTP; Курьером на DVD

Основные направления использования данных, полученных КА TerraSAR-X:

  • создание цифровых моделей рельефа (ЦМР) высокой точности;
  • изучение изменений рельефа, вызванных различными факторами;
  • измерение подвижек земной поверхности интерферометрическим методом;
  • высокоточное наблюдение за состоянием инфраструктурных сетей (трубопроводы, железные дороги, телекоммуникации);
  • оценка сейсмической опасности, прогнозирование землетрясений;
  • всепогодное наблюдение за природными и антропогенными катастрофами (половодья, пожары, аварии);
  • контроль береговых зон и наблюдение за судами;
  • контроль использования природных ресурсов;
  • наблюдения за природными бедствиями и их последствиям ;
  • проведение научных исследований в различных областях;
  • картографирование территорий с высокой облачностью.
