Заказчик

Нефтегазовая компания

Цель проекта

Кадастровый учет объектов инфраструктуры, мониторинг состояния объектов и хода строительства методами дистанционного зондирования Земли

Выполненные работы

Исходные данные:

Дешифрирование аэрокосмических изображений играет важную роль при организации геотехни­ческого мониторинга магистральных трубопроводов. Магистральные трубопроводы – сложные технические комплексы, поэтому тщательная проработка технологии дешифрирования элементов инфраструктуры позволяет эффективно организовать процесс обработки материалов дистанционного зондирования Земли для задач информационного обеспечения эксплуатации магистральных нефтепроводов, в том числе задач мониторинга инженерно-технических систем в сложных природно-климатических условиях. Так как основной задачей был анализ различных материалов дистанционного зондирования для решения производственных потребностей нефтегазовых компаний, были выбраны спутниковые снимки с разрешением 1,5 м и 0,5 м и материалы съемки с БПЛА с разрешением 0.1 м. Также заказчиком были переданы векторные данные о местоположении объектов инфраструктуры.

Этапы работ:

1-й этап: предварительная обработка материалов. Сначала была проведена первичная обработка материалов съемки: радиометрическая, геометрическая и атмосферная коррекции. Затем для улучшения пространственной привязки снимков была проведена ортокоррекция с использованием опорных точек и цифровой модели рельефа AW3D 30m. Также была проведена цветокоррекция для улучшения дешифровочных свойств снимков. В результате были получены ортофотопланы с СКО не более 2м.

2-й этап: Дешифрирование объектов местности. Используемая технологическая схема визуального дешифрирования объектов магистральных трубопроводов по спутниковым изображениям высокого и сверхвысокого пространственного разрешения предусматривает распознавание объектов природно-технической среды, а затем их графическое выделение на снимке. При этом информативность во многом определяется пространственным разрешением изображений. Исходя из этого был проведен анализ возможности дешифрирования различных объектов на снимках разного пространственного разрешения. На данном этапе использовалось программное обеспечение Scanex Image Processor.

3-й этап: Сравнение результатов дешифрирования. По завершению 2-го этапа был проведен сравнительный анализ возможностей дешифрирования объектов инфраструктуры нефтегазового комплекса. В результате работы был составлен отчет. Главной частью отчета стал перечень объектов распознаваемых на аэрокосмических снимках с различным пространственным разрешением. Комплекс работ по дешифрированию материалов аэросъемки показал, что аэроснимки с разрешением выше 0.1 м/пикс позволяют дешифрировать состав объектов в соответствии с требованиями к составу топографических планов масштаба 1: 500. Проведенные работы подтвердили, что съёмка разрешением 0.5 м/пикс обладает информативностью, позволяющей при наличии эксплуатационной документации дешифрировать состав объектов в соответствии с требованиями к составу топографических планов масштаба 1: 2000. На космических снимках разрешением 0.3 м/пикс объекты инфраструктуры магистральных трубопроводов распознаются более уверенно. В случае, если информативность полученных схем является недостаточной, не удается нанести некоторые объекты и/или их характеристики, такие как подземные коммуникации, тип растительности, назначение зданий и др., такие данные могут быть получены в процессе полевого обследования местности, выборочной инструментальной топосъемки соответствующего масштаба. Космические снимки с пространственным разрешением 1.5 м/пикс также могут быть использованы для решения производственных задач, например, для создания карт-схем, содержащих упрощенные пространственные данные, которые, тем не менее, могут быть крайне полезными для наполнения корпоративных геоинформационных систем и геопорталов. В настоящее время для наполнения корпоративных ГИС целесообразно применять материалы съемки космических систем с высоким и средним пространственным разрешением, а также с БПЛА и ВЛС и использовать их в комплексе с данными о высотном положении, полученными с помощью высокоточного нивелирования при геотехническом мониторинге.

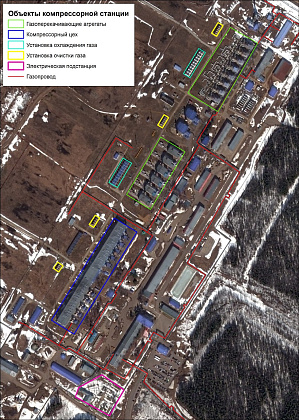

Пример дешифрирования инфраструктуры магистральных трубопроводов по космическому снимку 0.5 м/пикс

Результат

Разрешение ДДЗ Разрешение Класс ПД
1.5 м/пикс 0.5 м/пикс 0.1 м/пикс
Данные с разрешением 1.5 м/пикс и крупнее пригодны для дешифрирования перечисленных объектов Данные с разрешением 0.5 м/пикс и крупнее пригодны для дешифрирования перечисленных объектов Данные с разрешением 0.1 м/пикс и крупнее пригодны для дешифрирования перечисленных объектов <1.5 м/пикс Площадки (НПС, ЛПДС, УЗА, КПП СОД и др.)
<1.5 м/пикс Площадки (схематический контур)
<1.5 м/пикс Башенные и мачтовые сооружения
<1.5 м/пикс Столбы фермовые
<1.5 м/пикс Валы защитные и противоэрозионные
<1.5 м/пикс Здания
<1.5 м/пикс Мосты
<1.5 м/пикс Оси дорог и улиц
<1.5 м/пикс Оси технологических эстакад
<1.5 м/пикс Оси вдольтрассовых проездов
<1.5 м/пикс Технические коридоры МТ
<1.5 м/пикс Пересечения ЛЭП
<1.5 м/пикс Пересечения вдольтрассовых проездов
<1.5 м/пикс Пересечения объектов гидрографии
<1.5 м/пикс Резервуары крупные цилиндрические вертикальные
<1.5 м/пикс Сооружения крупные
<1.5 м/пикс Технологическое оборудование (КПП СОД и др.)
<1.5 м/пикс Технологическое оборудование (контуры)
Данные с разрешением 1.5 м/пикс не пригодны для уверенного дешифрирования перечисленных объектов <0.5 м/пикс Вантузные тройники
<0.5 м/пикс Верх/низ отсыпки площадки
<0.5 м/пикс Громоотводы
<0.5 м/пикс Задвижки больших диаметров
<0.5 м/пикс Защитные футляры
<0.5 м/пикс Колодцы отбора давления
<0.5 м/пикс Мачты освещения
<0.5 м/пикс Ограждения
<0.5 м/пикс Опоры ЛЭП (столбы)
<0.5 м/пикс Оси МТ
<0.5 м/пикс Оси пешеходных дорожек
<0.5 м/пикс Площадки обслуживания
<0.5 м/пикс Покрытия
<0.5 м/пикс Оборудованные переезды через МТ
<0.5 м/пикс Резервуары мелкие и прямоугольные
<0.5 м/пикс Технологические эстакады
<0.5 м/пикс Технологическое оборудование (конструкции)
Данные с разрешением 0.5 и 1.5 м/пикс не пригодны для уверенного дешифрирования перечисленных объектов <0.1 м/пикс Аншлаги
<0.1 м/пикс Значения километража магистральных задвижек
<0.1 м/пикс Дорожные знаки и указатели
<0.1 м/пикс Водопропускные трубы, лотки
<0.1 м/пикс Задвижки небольших диаметров
<0.1 м/пикс Километровые столбы
<0.1 м/пикс ЭХЗ (СКЗ, КИП, КДП, ГАЗ)
<0.1 м/пикс Монолитные реперы с защитными колодцами
<0.1 м/пикс Покрытия
<0.1 м/пикс Покрытия оборудованных переездов через МТ
<0.1 м/пикс Опоры ограждения
<0.1 м/пикс Технологические трубопроводы
<0.1 м/пикс Технологическое оборудование (детали)
<0.1 м/пикс Лестницы, ступени, элементы сооружений
<0.1 м/пикс Лотки водоотводные
<0.1 м/пикс Колодцы
<0.1 м/пикс Кабели и провода связи или ЛЭП
<0.1 м/пикс Охранные таблички
