Создание Цифровых Моделей Местности на Ленинградскую область

Заказчик

Цель проекта

Создание цифровой модели местности (региональной 2D-модели) на Ленинградскую область с активно развивающейся инфраструктурой для оценки местности, ориентирования на местности, выполнения проектно-изыскательских работ, обеспечения строительства и реконструкции инфраструктуры телекоммуникационных сетей, определения координат объектов, расчета трасс, расчета покрытий радиосети, отображение элементов сети, а также для решения других задач в интересах деятельности Оператора сотовой связи.

Выполненные работы

Описание работ

На Ленинградскую область требуется создание ЦММ в следующем составе:

• региональная цифровая векторная 2D-модель (рисунок 1);
• региональная цифровая клаттерная 2D-модель (рисунок 2);
• региональная цифровая 2D-модель рельефа (рисунок 3);
• региональная цифровая 2D-модель высот препятствий (рисунок 4).

Параметры точности ЦММ

Создание ЦММ на Ленинградскую область

1. Для создания ЦММ, в качестве исходного картографического материала использовались картографические материалы масштаба 1:100 000, имеющиеся в центре геодезии, картографии и пространственных данных (ЦГКиПД), материалы Росреестра и материалы космической съёмки, полученные с зарубежных космических аппаратов с разрешением 5 м. На основе полученных материалов ДЗЗ созданы ортофотопланы в соответствии с заданными в приведенной таблице требованиями. Использованные для создания ЦММ материалы обеспечили необходимую точность, полноту и достоверность нанесения объектов местности.

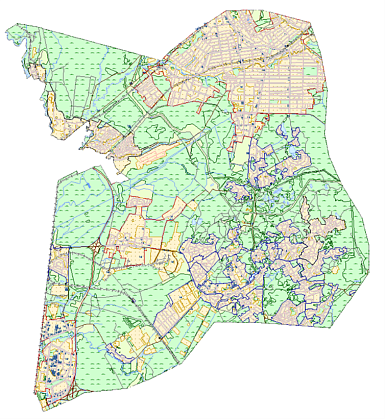

2. Региональная цифровая векторная 2D-модель создавалась на основе имеющихся векторных данных и топографических карт в растровом и векторном виде для формирования первоначального набора векторных слоев, которые в дальнейшем обновлялись и исправлялись по цифровому ортофотоплану (см ниже Рисунок 1).

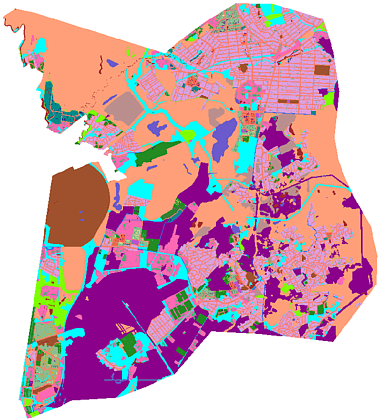

3. Региональная цифровая клаттерная 2D-модель создавалась на основе векторной 2D-модели, приводилась к необходимому виду и наполнялась необходимой семантической информацией в соответствии с описанием и полным составом 32 морфологических типов объектов, заданных Заказчиком (см ниже Рисунок 2).

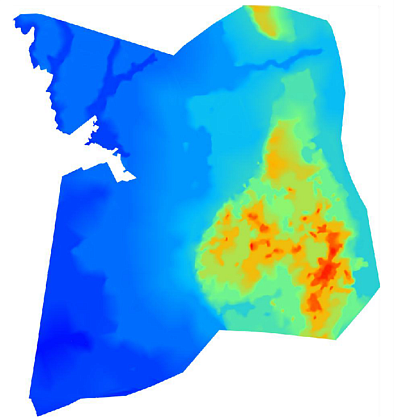

4. Региональная цифровая 2D-модель рельефа была создана с использованием общедоступной матрицы высот с точностью 5 м. По данной матрице выполнено создание рельефа с сечением горизонталей 5 метров. С целью более точного построения рельефа по матрице высот, использовались векторные объекты гидрографии, по которым выполнялась проверка полученных горизонталей и согласование их с объектам гидрографии (см ниже Рисунок 3).

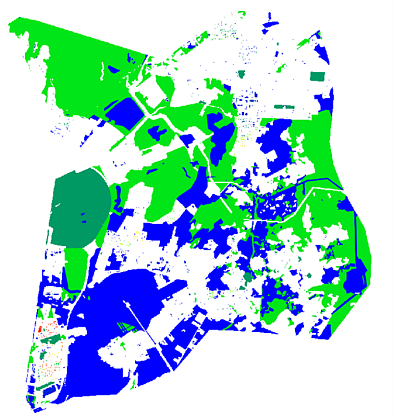

5. Региональная цифровая 2D-модель высот препятствий представлена в составе морфологических типов (растительности, грунтов и кварталов), каждая точка матрицы равна значению высоты объекта (см ниже Рисунок 4).

Комплект поставки ЦММ на Ленинградскую область:

• ЦММ в формате системы планирования радиосети Asset Enterprise (версия не ниже 9.0);
• ЦММ, адаптированная к системе планирования мобильной сети телефонной связи стандарта ПАК «ONEGA RPLS»;
• Цифровая векторная карт-основу в формате ГИС «МапИнфо»;
• Матрица уровенной поверхности в виде гридов MapInfo Vertical Mapper; формате GRD (Grid) и GRC (Classified Grid);
• Паспорт ЦММ, который включает сведения о территории карты, взаимном расположении фрагментов, содержащихся в отдельных файлах данных и о типах объектов, содержащихся в поставляемой ЦММ, масштаб, проекция, система координат, координаты углов листа и т.д.
• Технический отчет, который содержит сведения о работах, выполненных по контракту, с исчерпывающей полнотой характеризовать методы, качество выполненных работ и все особенности технологии их выполнения.

Результат

Цифровые Модели Местности (ЦММ) на Ленинградскую область используются Заказчиком для решения следующих задач:

• Оценки местности;
• Ориентирования на местности;
• Выполнения проектно-изыскательских работ;
• Обеспечения строительства и реконструкции инфраструктуры телекоммуникационных сетей;
• Определения координат объектов;
• Расчета трасс;
• Расчета покрытий радиосети;
• Отображение элементов сети.
