Заказчик

Департамент архитектуры и градостроительства

Цель проекта

Получение данных дистанционного зондирования Земли (космических снимков высокого разрешения) на территорию городского округа «Город Ростов-на-Дону» для использования их в качестве исходных данных при разработке градостроительной документации, также для оценки современного состояния территории и контроля ее развития на основе градостроительной документации, для мониторинга соблюдения требований законодательства в области градостроительной деятельности.

Выполненные работы

1) Проведение новой космической съемки со сверхвысоким разрешением 0.5м на территорию городского округа «Город Ростов-на-Дону»;

2) Получение и проверка материалов дистанционного зондирования Земли на предмет соответствия техническому заданию;

3) Создание ортофотопланов:

  a. Рабочее техническое проектирование процессов обработки;

  b. Подготовка планово-высотной информации на территорию работ;

  c. Поиск и подготовка цифровой модели высот (цифровой матрицы высот, ЦМВ);

  d. Выполнение процедуры паншарпенинг (увеличение разрешения мультиспекрального изображения (RGB) за счет слияния его с панхроматическим);

  e. Создание накидного монтажа;

  f. Выполнение внутреннего ориентирования снимков;

  g. Выполнение взаимного ориентирования снимков (процесс измерения связующих точек на снимках-взаимное расположение и привязка снимков в блоке относительно друг друга);

  h. Выполнение внешнего ориентирования снимков (процесс уточнения пространственного положения данных по опорным точка, полученным от заказчика, при возможности их идентифицирования на снимках, характерным объектам местности по данным Open Street Map и Росреестра, и rpc коэффициентам)

  i. Загрузка, сшивка и перепроецирование ЦМВ в системы координат проекта;

  j. Ортотрансформирование данных (процесс преобразования данных в ортогональную проекцию с автоматическим устранением искажений, вызванных углом наклона съемки и рельефом местности);

  k. Создание бесшовной мозаики;

  l. Выравнивание цветовых характеристик мозаики.

4) Разбивка на листы и экспорт полученных материалов в системе координат города Ростов-на-Дону, МСК-61 и в WGS84 UTM 37N в форматах *.GeoTiff и *.tab

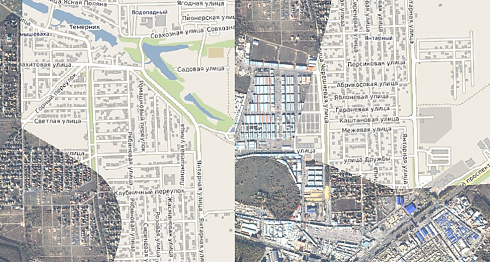

Рисунок 1. Сравнение ортотрансформированной мозаики с данными Open Street Map

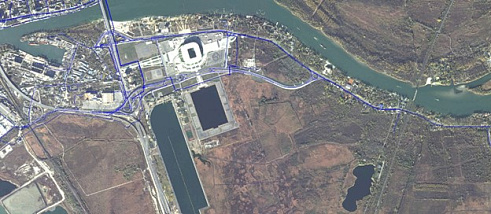

Рисунок 2. Сравнение ортотрансформированной мозаики с характерными векторными объектами

Результат

В результате выполненной работы были получены ортотрансформированные мозаики заданного района в трех системах координат (система координат города Ростов-на-Дону 1965 года, МСК-61 и WGS 84 UTM 37 N) с пространственным разрешением 0,4 м. в виде трехканального цветосинтезированного (в натуральных цветах) орторектифицированного изображения, радиометрическое разрешение 16 бит на пиксель. Выполнена радиометрическая, геометрическая, атмосферная и цветокоррекции, цвета сбалансированы и приведены к натуральным тонам, выполнена коррекция облачного покрова при помощи изменений линий порезов и фильтра облачности.
